Raccordements des équipements et configurations

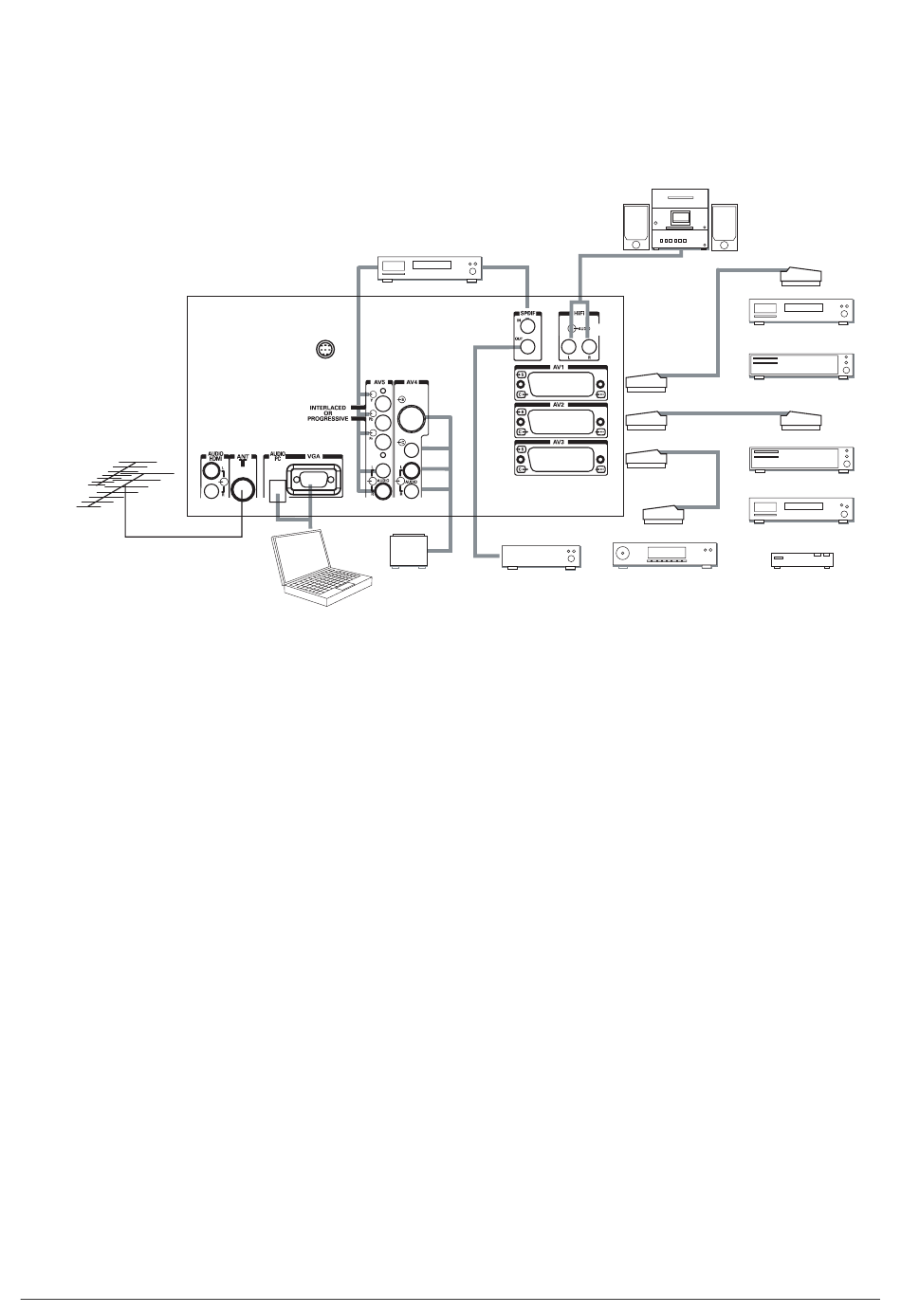

9.1. Conseils de raccordements
Votre Ecran Home Cinéma SAGEM AXIUM™ offre un large choix de connecteurs pour raccorder les équipements
de votre choix. Il est recommandé d'effectuer les raccordements en étant hors tension.
FACE ARRIERE
AV1
AV2
AV3
AV4
AV5
Hi-Fi
VGA
SPDIF IN
SPDIF OUT Cette sortie permet de récupérer le signal envoyé sur SPDIF IN après traitement numérique de
SUB WF
SERVICE
AUDIO HDMI 2 (AUDIO HDMI sur le modèle AXIUM HD-D45S G4) Entrée son analogique pour la prise HDMI 2.
SERVICE
VGA
Préconisé pour un lecteur de DVD, un lecteur enregistreur de DVDR, un décodeur numérique
(câble, satellite ou terrestre).
Préconisé pour un décodeur analogique hertzien Canal+, un décodeur numérique (câble,
satellite ou terrestre).
Préconisé pour un magnétoscope VHS, SVHS, un lecteur DVD ou un décodeur numérique.
Nota : Attention, le raccordement d'un magnétoscope est impératif sur AV3 pour pouvoir
enregistrer un programme DTV.
Préconisé pour une console de jeux.
Préconisé pour un lecteur de DVD muni de sorties Y Pb Pr. Cette entrée détecte
automatiquement le mode « entrelacé » ou « progressif ».
Sortie pouvant être raccordée à n'importe quel système audio externe de type chaîne Hi-Fi.
Pour un meilleur confort d'écoute sur votre système audio, coupez le son de votre Ecran Home
Cinéma SAGEM AXIUM™ . La technologie DLP™ apporte un léger retard dû au traitement de
l'image, nous vous conseillons donc d'utiliser cette sortie plutôt que d'utiliser directement celle
de la source .
(sauf le modèle AXIUM HD-D45S G4) préconisé pour le raccordement d'un PC muni de sortie "
VGA ". Une entrée audio jack 3,5 mm permet de raccorder également le son.
La technologie DLP™ apporte un léger retard dû au traitement de l'image. Pour synchroniser le
son avec votre Ecran Home Cinéma SAGEM AXIUM™, raccordez la sortie audio numérique de
votre lecteur de DVD sur cette entrée et récupérez le signal synchronisé sur SPDIF OUT.
synchronisation avec l'image. Branchez cette sortie sur l'entrée audio numérique de votre
amplificateur audio Home Cinéma.
(modèle AXIUM HD-D45S G4 uniquement) : Cette sortie permet de connecter un caisson de
basse actif externe. Son volume suit celui des haut-parleurs. Cependant, il est possible de faire
varier son niveau par rapport aux haut-parleurs : appuyez sur la touche MENU TV, sélectionner
SON, puis SUITE puis VOL. CAISSON.
Réservée au personnel de maintenance.
Cette entrée permet de raccorder la sortie son analogique d'un périphérique DVI-D (lecteur
DVD, ordinateur par exemple) connecté à l'entrée HDMI 2 (voir option HDMI 2 AUDIO MODE
pour activer cette entrée).
DV D
AMPLIFICATEUR
HOME CINEMA
console
C
e
de
jeux
39
CHAÎNE HI-FI
DVD
DECODEUR NUMERIQUE
DECODEUR NUMERIQUE
DVD
MAGNETOSCOPE
DECODEUR C+
VHS
DV D
OU
OU
DV D
OU
