Instructions de montage
Connexion du microphone au Traffic Pro
a. Connexion sans changeur de CD
Pour connecter le microphone du kit mains-libres à un Traffic Pro sans changeur de CD, la douille bleue fournie
doit être occupée conformément à la description suivante. Avant de procéder à l'occupation de la douille, retirez
le capuchon de protection A des deux contacts.
b. Connexion avec changeur de CD
Pour connecter le microphone du kit mains-libres à un Traffic Pro avec changeur de CD, la douille bleue fournie
du câble du changeur de CD en place doit être occupée par 2 câbles conformément à la description suivante. Avant
de procéder à l'occupation de la douille, retirez le capuchon de protection A des deux contacts.
Attention !
Une fois introduits dans le boîtier bleu de la douille, les contacts ne peuvent plus être desserrés qu'avec un
outil spécial.

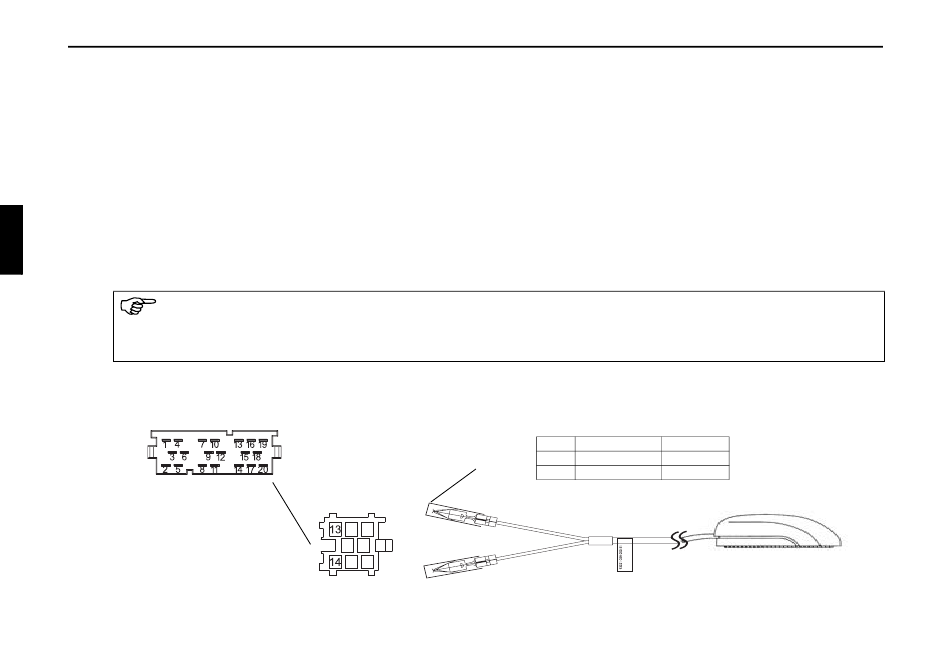

Occupation du boîtier bleu de la douille
Chambre de raccordement C
54
Chambre de
raccordement C3
13
14
Broche
Couleur
13
blanc
A
14
jaune
Fonction
B.F.
Masse
