5.5
Ecrans du niveau utilisateur
Les tableaux ci-dessous vous décrivent et vous expli-
quent les différents menus du régulateur.
Ecran affiché
Tabl. 5.1 Paramètres réglables au niveau de l'utilisateur
Notice d'emploi geoTHERM VWS 0020045199_02
Description

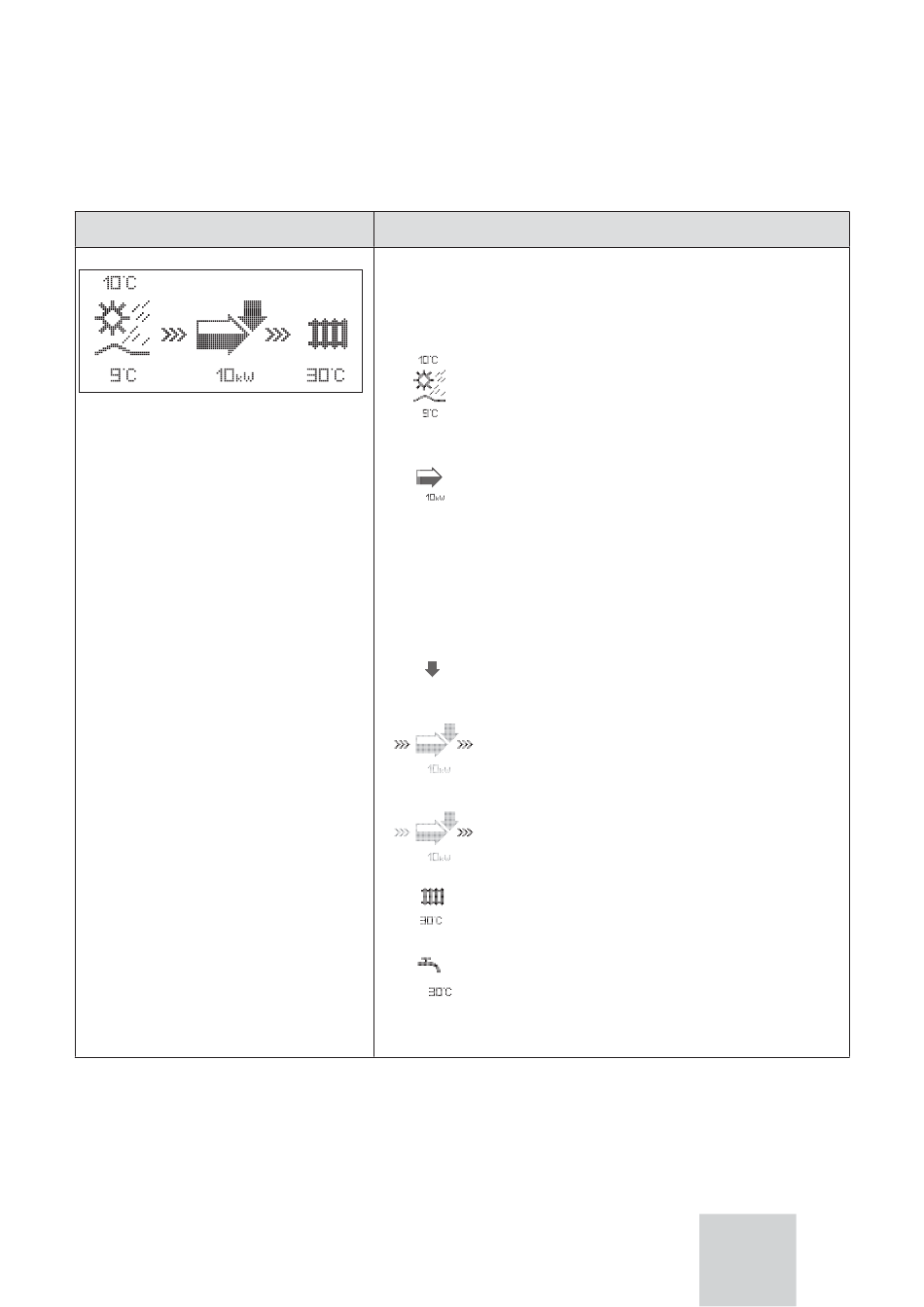

Affichage graphique (écran principal)
Cet affichage montre l'état actuel du système. Celui-ci s'affiche cha-
que fois que vous n'actionnez pas le dispositif de réglage lors de l'affi-
chage d'un autre écran.
Température extérieure (ici : 10 °C)
Température d'entrée de la source de chaleur :
sonde de température ; dans l'exemple 9 °C
Sous la flèche, la puissance de la source de cha-
leur (dans l'exemple 10 kW) est indiquée.
Le degré de noircissement de la flèche représen-
te le rendement énergétique de la pompe à cha-
leur dans l'état de service indiqué.
Il ne faut pas confondre la puissance de la source
de chaleur et la puissance de chauffage.
La puissance de chauffage correspond approxi-
mativement à la puissance de la source de cha-
leur + la puissance du compresseur.
Elle est entièrement remplie lorsque le compres-
seur ou le chauffage d'appoint électrique est en
marche.
Les >>> à gauche et à droite clignotent lorsque le
compresseur est en marche, extrait de l'énergie
de l'environnement et alimente le système de
chauffage.
Les >>> de droite clignotent dans le cas de l'ali-
mentation du système de chauffage (p. ex. par le
chauffage électrique d'appoint uniquement).
La pompe à chaleur est en mode « Chauffage ».
La température de départ du chauffage est éga-
lement affichée (dans l'exemple 30).
Ce symbole indique que le ballon d'eau chaude
sanitaire est chauffé ou que la pompe à chaleur
est prête à fonctionner. La température à l'inté-
rieur du ballon d'eau chaude sanitaire s'affiche
également.
