CONFIGURATION DMX
DMX-512 : DMX est l'abréviation de Digital Multiplex. Le DMX est un protocole universel utilisé
comme moyen de communication entre appareils et jeu d'orgues intelligents. Le DMX permet aux
appareils de toutes marques et modèles des différents constructeurs d'être raccordés entre eux
et d'être pilotés depuis une seule commande, pour peu que tous les appareils et les commandes
soient compatibles DMX. Un jeu d'orgues DMX envoie des instructions DMX au format data
(données) du jeu d'orgues à l'appareil. Les data DMX sont envoyés en série de data qui
voyagent d'un appareil à l'autre via terminaux XLR (entrée) DATA « IN » et (sortie) DATA
« OUT » situés sur tous les appareils DMX (la majorité des jeux d'orgues ne possèdent qu'un
terminal de sortie DATA).
Chaînage DMX : Afin d'assurer une transmission correcte des data DMX, veillez à toujours
utiliser les câbles et terminaisons DMX qui conviennent. Lors de l'utilisation de plusieurs unités,
pour s'assurer d'une bonne transmission DATA, essayez au possible d'utiliser le chaînage par
câble le plus court. Ne divisez jamais en « Y » vos connections DMX avec un cordon diviseur
« Y ». L'ordre dans lequel les unités sont chaînées dans un circuit DMX n'influence en aucun cas
le pilotage DMX. Par exemple, une unité à laquelle on aurait affecté l'adresse 1 peut être placée
à n'importe quel endroit de la chaîne, au début, à la fin ou n'importe où au milieu. Quand on
affecte l'adresse 1 à une unité, le jeu d'orgues DMX sait qu'il doit envoyer les DATA requises à
l'adresse 1 de cette unité, quel que soit son emplacement dans le circuit.
La E Spot LED™ peut être contrôlée via un protocole DMX-512. La E Spot Led™ est une unité
qui comporte 14 canaux. L'adresse DMX est configurée électroniquement en utilisant les
commandes du menu LCD.
À noter : Bien que le microphone et les câbles DMX aient l'air semblable, ils ne sont
pas issus du même matériel et ne doivent pas être utilisés l'un à la place de l'autre.
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX et fonctionnement en
configuration maître/esclave) : Votre unité et votre jeu d'orgues requièrent l'utilisation de

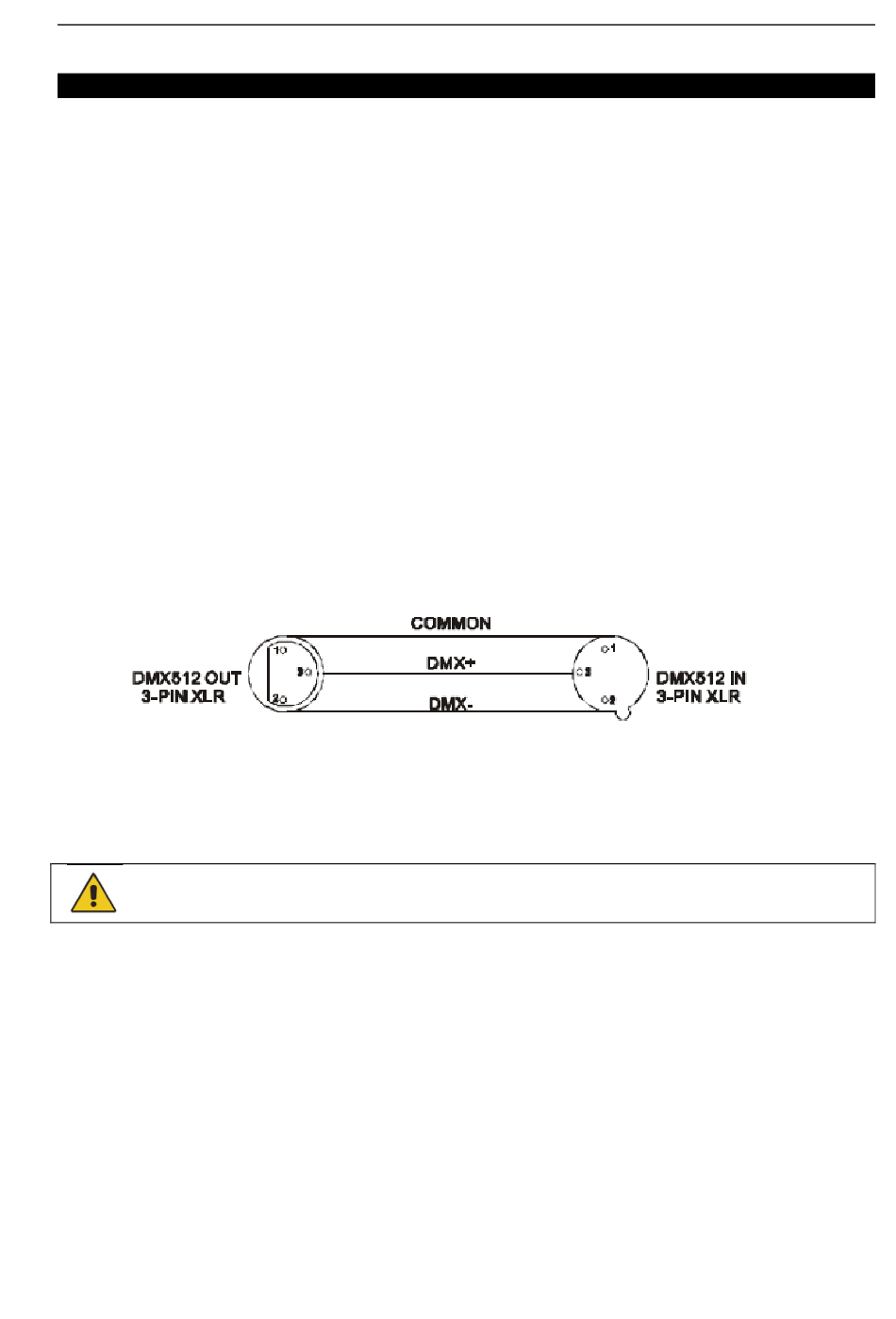

connecteurs XLR 3 broches ou 5 broches pour entrée et sortie de DATA (l'image ci-dessous
représente un connecteur XLR 3 broches). Si vous faites vos câbles vous-même, veillez à bien
utiliser un câble blindé standard 120 Ohm. Ce câble conçu pour une transmission DMX peut être
acheté chez tous les revendeurs d'éclairage professionnel. Vos câbles doivent comporter des
connecteurs mâle et femelle à chaque extrémité. Rappelez-vous que les câbles DMX se montent
en Daisy Chain et ne se divisent pas à moins que vous n'utilisiez un diviseur agréé DMX tel que
l'Elation Opto Branch 4™ ou le DMX Branch/4™.
Assurez-vous de suivre les instructions décrites ci-dessus lors de la fabrication artisanale de vos
câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du
