INSTALLATION DU CONDUIT
D'évACUATION

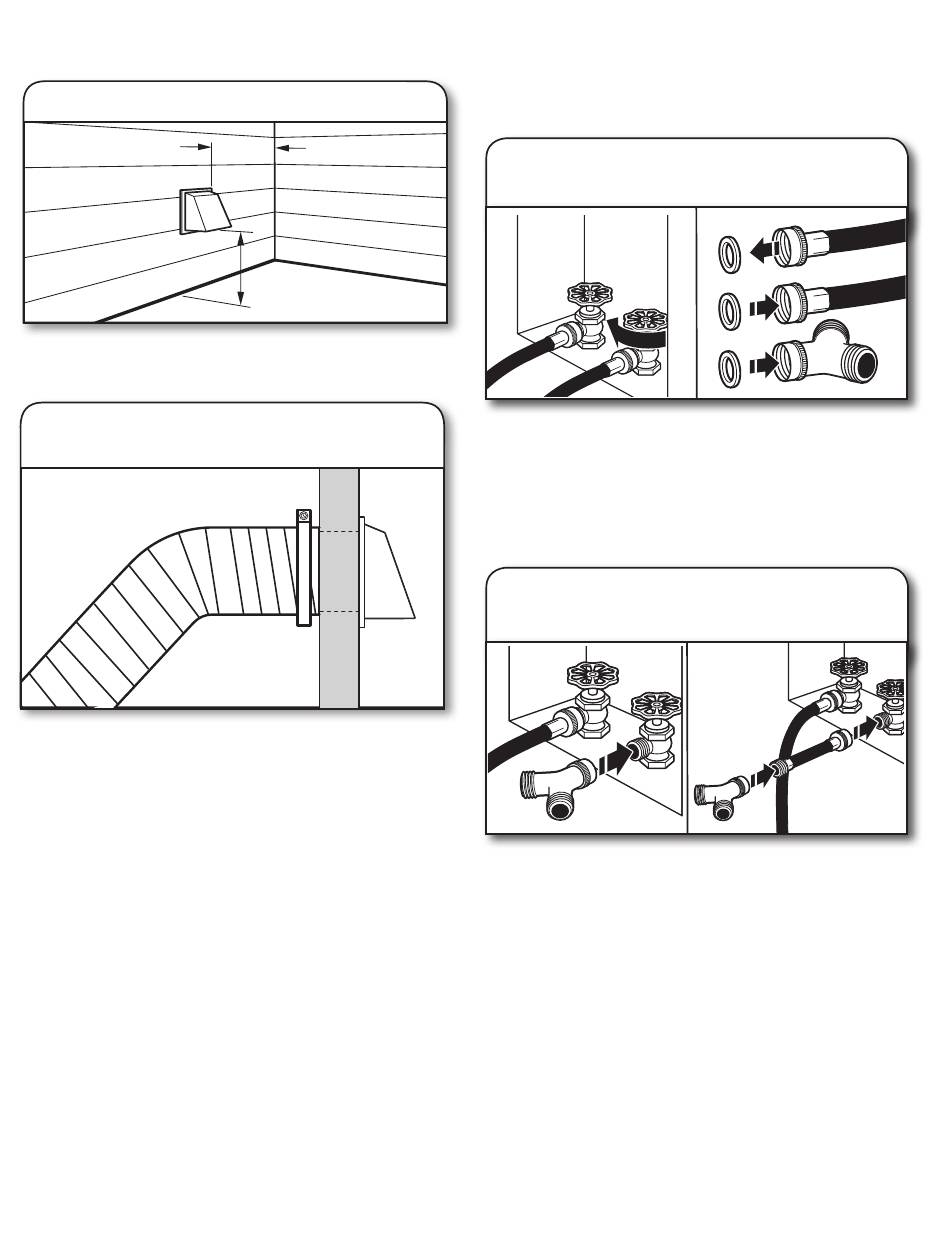

1.
Installer le clapet d'évacuation
Installer un clapet d'évacuation et calfeutrer l'ouverture murale
à l'extérieur autour du clapet d'évacuation.
2.
Raccorder le conduit d'évacuation
au clapet
Le conduit doit être inséré à l'intérieur du manchon du clapet.
Fixer ensemble le conduit et le clapet avec une bride de
4" (102 mm). Acheminer le conduit d'évacuation jusqu'à
l'emplacement de la sécheuse, utiliser l'itinéraire le plus
rectiligne possible. Éviter les changements de direction à 90º.
Utiliser des brides de serrage pour sceller tous les joints. Ne
pas utiliser de ruban adhésif pour conduit, de vis ou autres
dispositifs de fixation qui se prolongeraient à l'intérieur du
conduit pour sécuriser l'évacuation, où la charpie pourrait
s'accrocher.
12" min.
(305 mm)
12" min.
(305 mm)
RACCORDEMENT DES TUYAUX
D'ALIMENTATION
La sécheuse doit être connectée au robinet d'eau froide à l'aide
des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux
usagés.
1.
Fermer l'eau froide; retirer et
remplacer le joint de caoutchouc
Arrêter le robinet d'eau froide et retirer le tuyau d'alimentation
de la laveuse.
Vérifier que le joint de caoutchouc se trouve dans le raccord
en "Y". Retirer l'ancien joint de caoutchouc du tuyau d'arrivée
d'eau et le remplacer par le nouveau joint de caoutchouc
fourni.
2.
Fixer le tuyau court et
le raccord en "Y"
A
Si l'espace le permet, fixer l'embout femelle du connecteur en
Y au robinet d'eau froide. Voir figure A.
Si le connecteur en Y ne peut être fixé directement au robinet
d'eau froide, on doit utiliser le tuyau court. Voir figure B. See
figure B. Fixer un tuyau court au robinet d'eau froide. Visser
complètement le raccord à la main pour qu'il soit scellé au
robinet. Puis fixer le raccord en "Y" à l'extrémité mâle du
tuyau court. Visser complètement le raccord à la main pour
qu'il soit scellé au connecteur en Y.
B
