1
Personnes assises
Personnes en mouvement
Hauteur de
Personnes assises
montage
2
2,0 m
9 m
3,0 m x 3,0 m
2
2,5 m
16 m
4,0 m x 4,0 m
2
3,0 m
25 m
5,0 m x 5,0 m
3,5 m
---

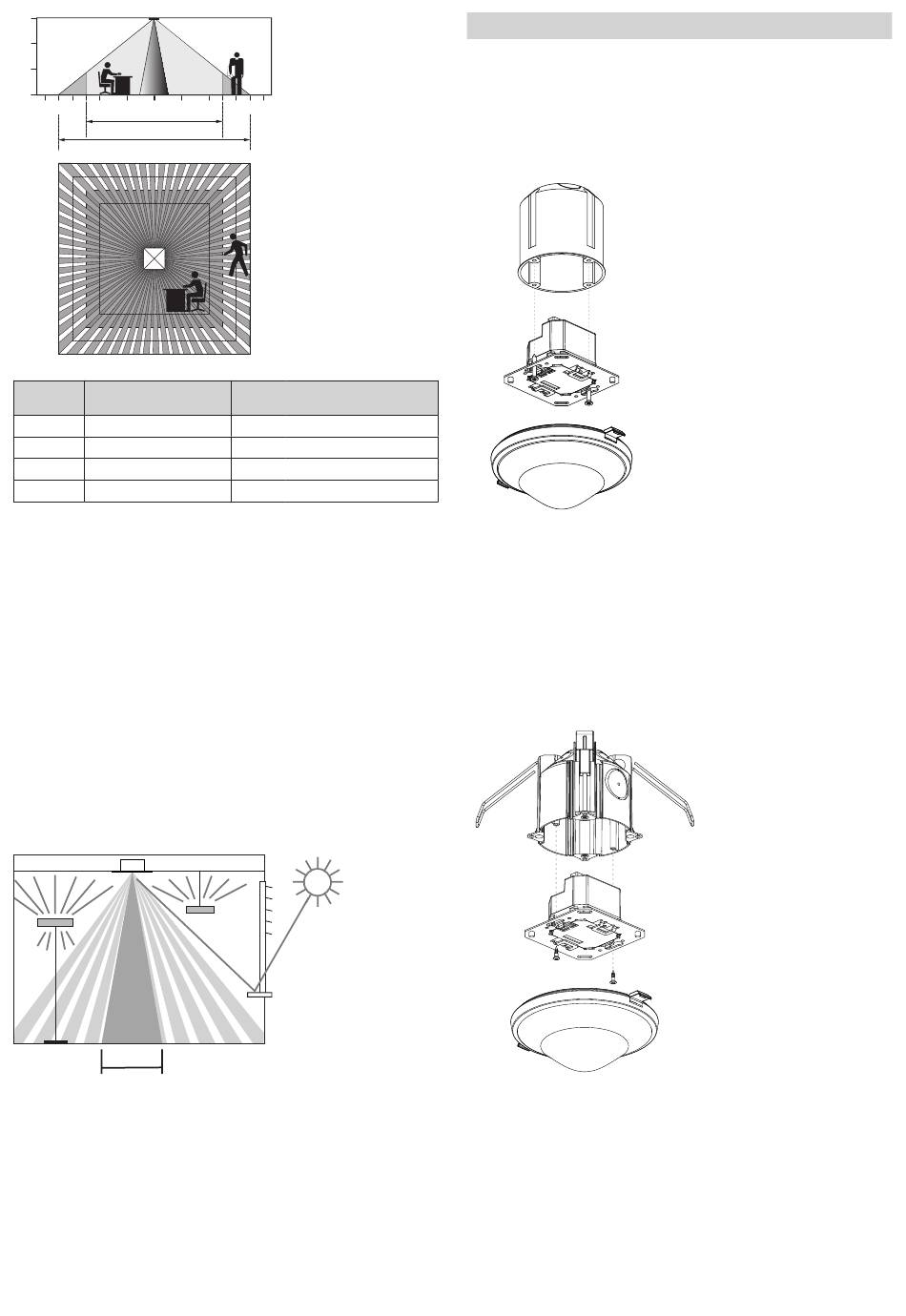

Mesure de luminosité
Le détecteur de présence mesure la lumière artificielle et
la lumière naturelle (angle d'ouverture : env. ± 30° chacun).
L'emplacement de montage est utilisé comme référence
du niveau d'éclairage. La mesure de luminosité peut être
adaptée aux conditions de la pièce grâce au facteur de cor-
rection de pièce. La zone de mesure de luminosité représente
un rectangle d'environ 2 x 3,5 m à hauteur de table.
Le rayonnement direct influe sur la mesure de luminosité.
Éviter de placer des lampadaires ou éclairages suspendus
directement sous le détecteur. Si la mesure de luminosité est
désactivée, le canal A Lumière ne commute qu'en fonction de
la présence (valeur de commutation de la luminosité réglée
sur « on (marche) » via le potentiomètre ou sur « Mesure
désactivée » via la télécommande).
2m
Innen
Fenster
Lampes adaptées
Le détecteur de présence est conçu pour le fonctionnement
de lampes fluorescentes, lampes fluorescentes compactes,
lampes halogène, à incandescence et LED. En raison des
courants à l'enclenchement élevés des ballasts électroniques
ainsi que des pilotes de LED, le nombre maximal commutable
est limité. L'utilisation d'un contacteur électromagnétique
externe peut être une solution en cas de charges élevées. En
montage parallèle, la charge peut être répartie sur plusieurs
maîtres. Toutes les charges commutées doivent être dépara-
sitées de manière adéquate.
o
4
2
3
Personnes en mouvement
2
20 m
4,5 m x 4,5 m ± 0,5 m
2
36 m
6,0 m x 6,0 m ± 0,5 m
2
49 m
7,0 m x 7,0 m ± 1,0 m
2
64 m
8,0 m x 8,0 m ± 1,0 m
6. Montage
Montage encastré
Le montage encastré du détecteur de présence s'effectue sur
un boîtier encastré standard, taille 1.
Montage intégré dans le plafond
Pour une intégration simplifiée du détecteur de présence
dans le plafond, un boîtier d'intégration dans le plafond 73A
est disponible (voir accessoires). Celui-ci assure à la fois
une décharge de traction et une protection anti-contact. Le
diamètre de montage s'élève à 72 mm (diamètre de perçage
73 mm).
Montage apparent
Pour le montage apparent, il existe un boîtier apparent 110A,
indice de protection IP 40 (voir accessoires).
3
