Couvercle supérieur (Intérieur)
Couvercle supérieur (Intérieur)

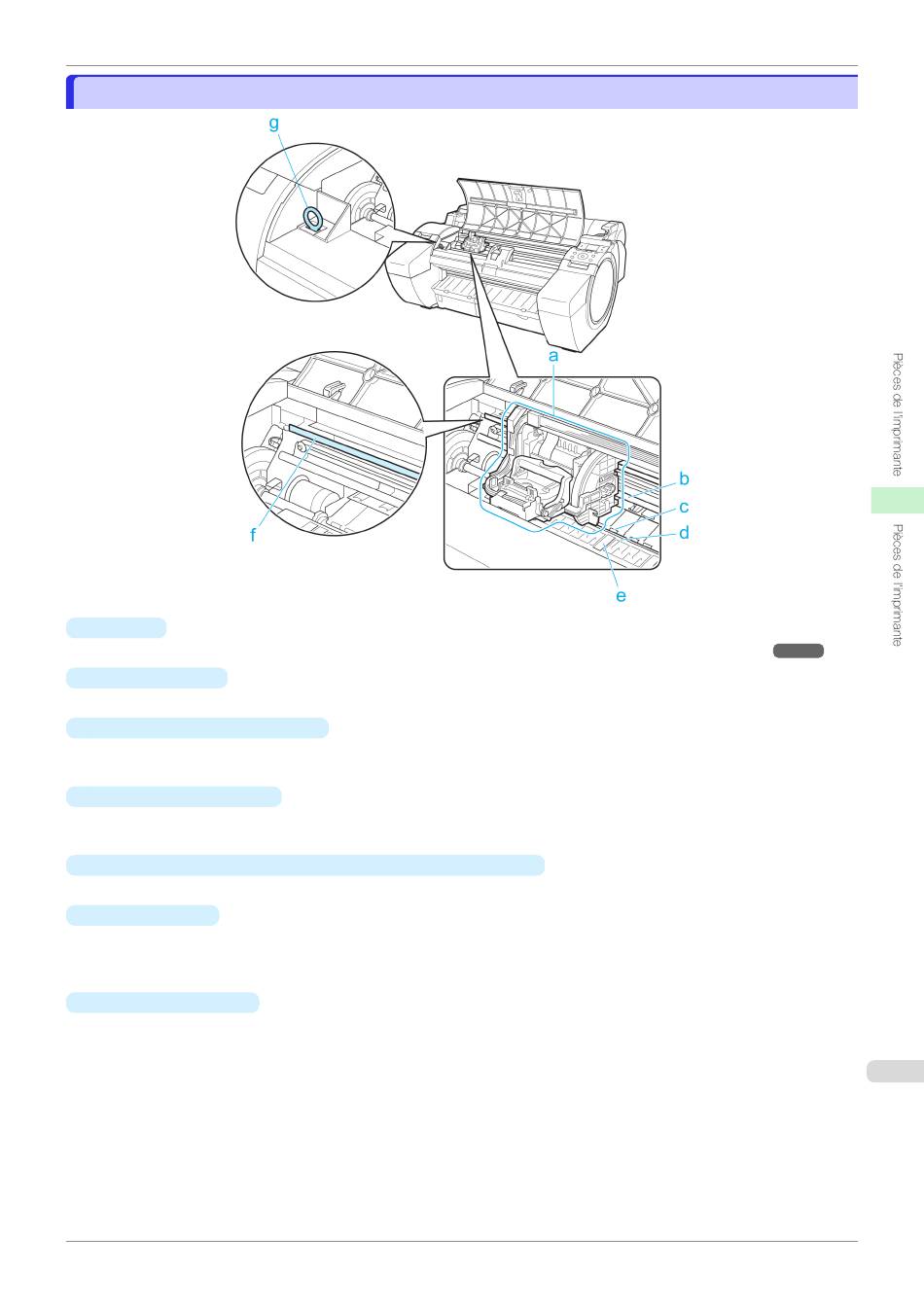

Chariot
a
Déplace la Tête d'impression. Le chariot joue un rôle essentiel dans l'impression. (Voir "Chariot.")
Arbre du chariot
b
Le Chariot coulisse le long de cet arbre.
c Dispositif de retenue du papier
Important pour l'alimentation du papier. Ce dispositif de retenue maintient le papier au fur et à mesure de l'ali-
mentation.
Rouleau d'entraînement
d
La Tête d'impression coulisse le long du rouleau d'entraînement pendant l'impression. Les Creux d'aspiration
du plateau d'entraînement maintiennent le papier en place.
Gouttière de récupération d'encre en impression à bord perdu
e
Permet de récupérer l'encre qui coule hors des bords du papier pendant l'impression à bord perdu.
Échelle linéaire
f
L'échelle linéaire a un rôle important dans la détection de la position du Chariot. Faites attention de ne pas
toucher cette pièce lors du nettoyage à l'intérieur du Couvercle supérieur ou lors de l'élimination de bourrages
de papier.
Brosse de nettoyage
g
Lors du nettoyage de l'intérieur de l'imprimante sous le Couvercle supérieur, utilisez cette brosse pour balayer
la poussière de papier sur le Rouleau d'entraînement.
