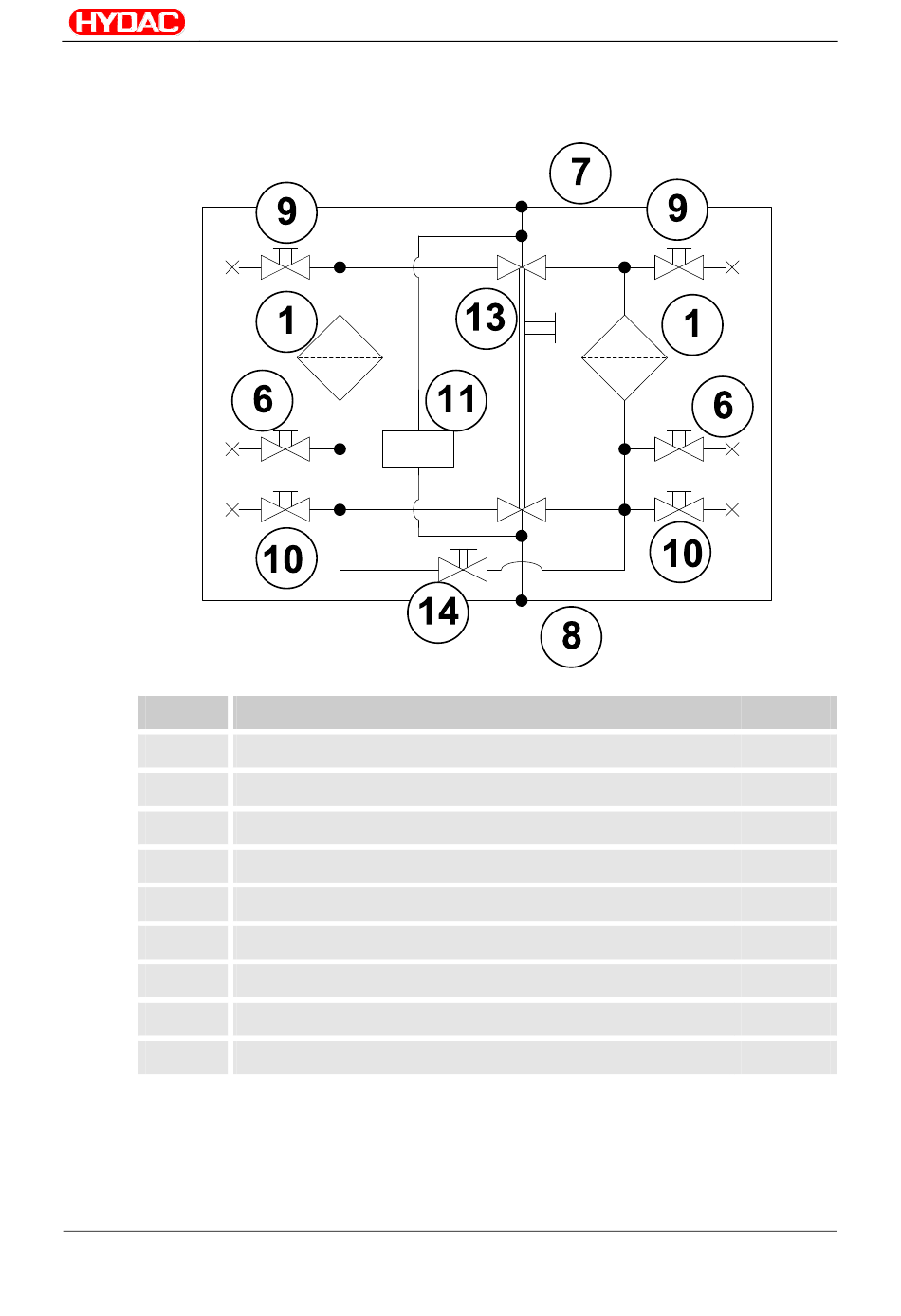

Schéma hydraulique
Pos.
Désignation
6
Robinet de purge à boisseau sphérique
7
Bride de sortie
8
Bride d'entrée
9
Robinetterie de vidange côté propre
10
Robinetterie de vidange côté sale
11
Indicateur de colmatage
12
Bouchon de purge
13
Robinetterie de commutation
14
Robinet de remplissage à boisseau sphérique
MRFD2N
MoWa MRFD2 3710409a fr 2013-03-18
OUT
IN
fr
Schéma hydraulique
BLEED
OUT
IN
DRAIN
DRAIN
Page 27 / 40
2013-03-18
