M enu principal
►

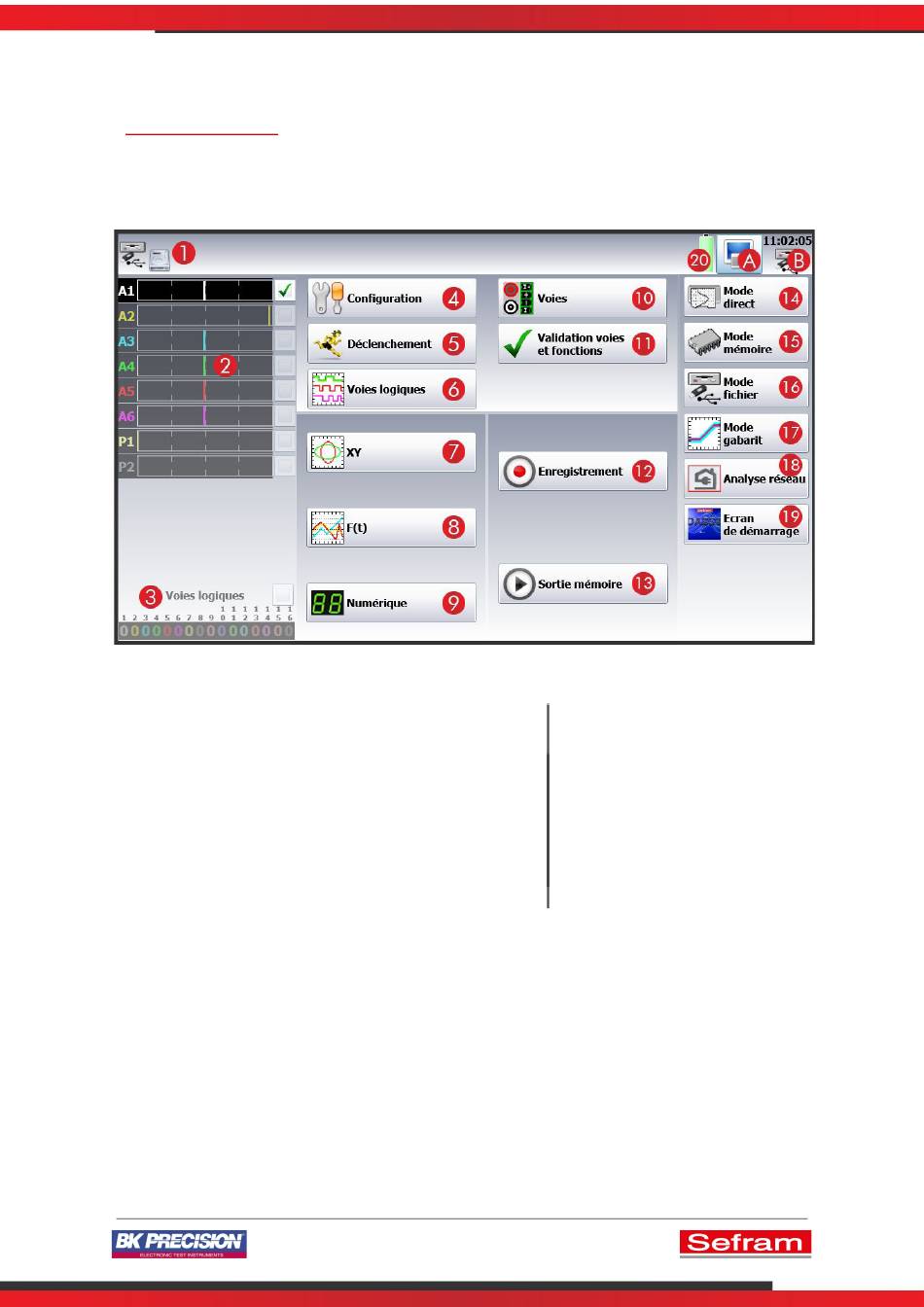

Lors du premier allumage de votre appareil DAS 30, 50 ou 60, le menu principal
s'affiche. Ce menu permet d'accéder aux différentes fonctions de l'appareil ainsi qu'aux
paramètres de ces dernières.
Affichage du mode d'enregistrement actuel
❶
Affichage des voies et sélection des voies actives via les cases à cocher
❷
Affichage des valeurs des bits des voies logiques
❸
Menu de configuration de l'appareil
❹
Menu de configuration du déclencheur
❺
Visualisation des valeurs des voies logiques
❻
Visualisation des signaux en mode XY
❼
Visualisation des signaux en mode base de temps
❽
Visualisation numérique des signaux
❾
Menu de configuration des voies
❿
Menu d'activation des voies
⓫
Lancer un enregistrement immédiatement
⓬
Lecture d'un enregistrement déjà en mémoire
⓭
Les boutons 14 à 18 permettent de sélectionner le type de support sur lequel sera enregistrée
la mesure ainsi que le mode de fonctionnement, signaux ou analyse réseau.
Accès à la configuration d'enregistrement sur papier (pour les modèles équipés d'une
⓮
imprimante)
Accès à la configuration d'enregistrement sur la RAM de l'appareil
⓯
Accès à la configuration d'enregistrement sur la mémoire interne de l'appareil
⓰
Accès à la configuration d'enregistrement en mode gabarit
⓱
2/24
Accès au mode
⓲
r éseau
Écran de démarrage
⓳
Niveau de
batterie
⓴
(
Effectuer une capture
A )
d'écran
(
Heure et mode
B )
d 'enregistrement
analyse
actuel
