5.14.2 Remplacement du cardan du rabatteur double

Le cardan d'entraînement de rabatteur permet le déplacement entre les deux rabatteurs. Ceci permet aux deux
rabatteurs de se déplacer indépendamment.
Graissez le cardan conformément aux exigences. Reportez-vous à la section
280. Le cardan doit être remplacé en cas d'usure ou d'endommagement prononcé. Reportez-vous à la section
Retrait du cardan du rabatteur double, page
Retrait du capot d'entraînement

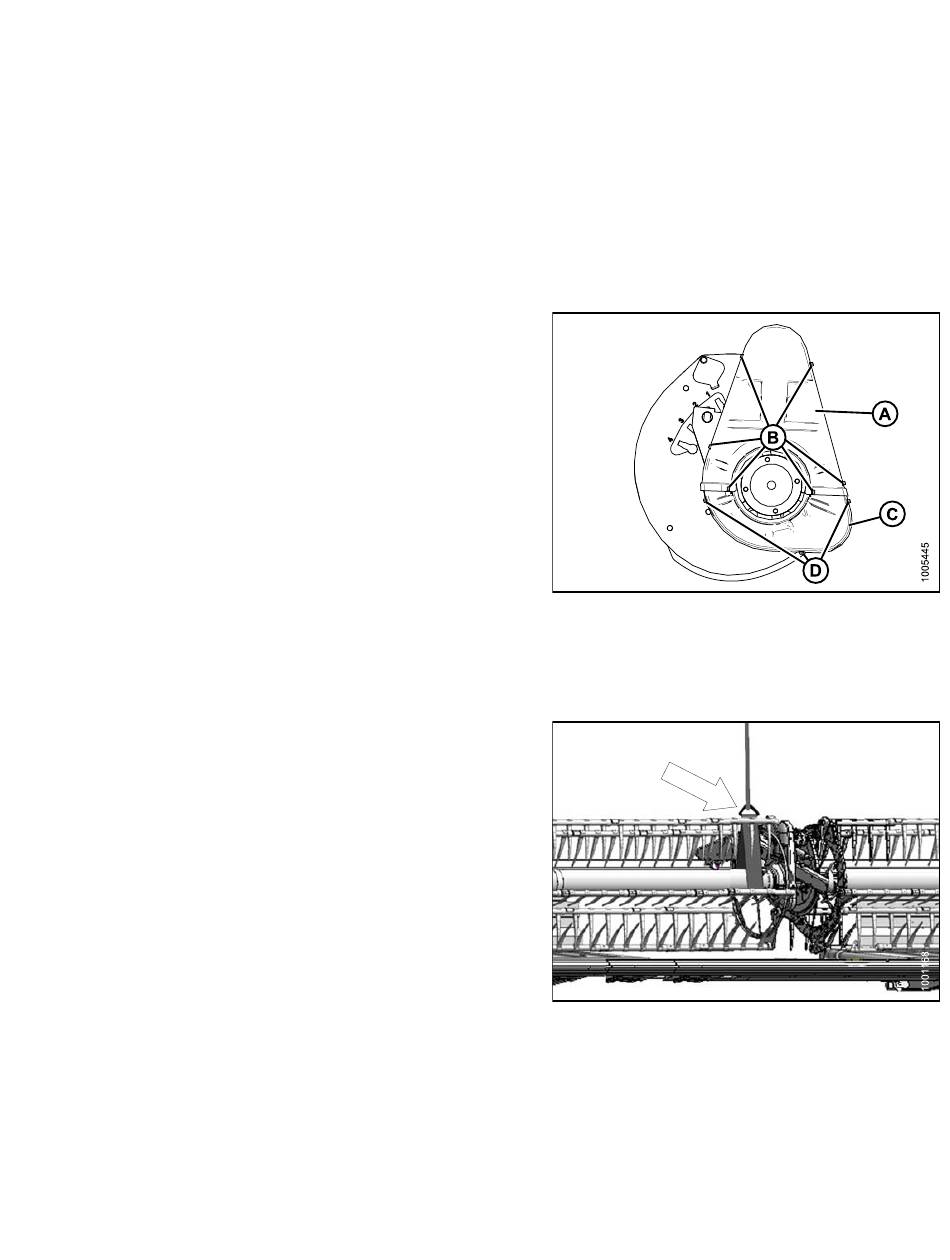

1. Retirez les six boulons (B) qui maintiennent le capot
supérieur (A) à l'entraînement du rabatteur et au capot
inférieur (C).
NOTE:
Le capot inférieur (C) peut également être retiré
en enlevant les trois boulons (D).

Retrait du cardan du rabatteur double

Pour retirer le cardan, procédez comme suit :
1. Soutenez l'extrémité intérieure du rabatteur de droite
avec un chargeur frontal et des élingues en nylon (ou
configuration équivalente).
IMPORTANT:
Pour éviter d'endommager ou de faire des bosses
sur le tube central, tenez le rabatteur aussi près que
possible du disque d'extrémité.
147828
MAINTENANCE ET ENTRETIEN
399.
Figure 5.250: Rabatteur double
Figure 5.251: Rabatteur et support du rabatteur
399
5.3.6 Lubrification et entretien, page
