5.a - Diagnostic des sorties
Cette fonction permet de vérifier sur un multimètre, un régulateur ou sur un automate, le bon fonctionnement des
sorties. Le capteur va générer une tension (entre 0 et 10V) ou un courant (entre 4 et 20mA) selon une grille de
référence).

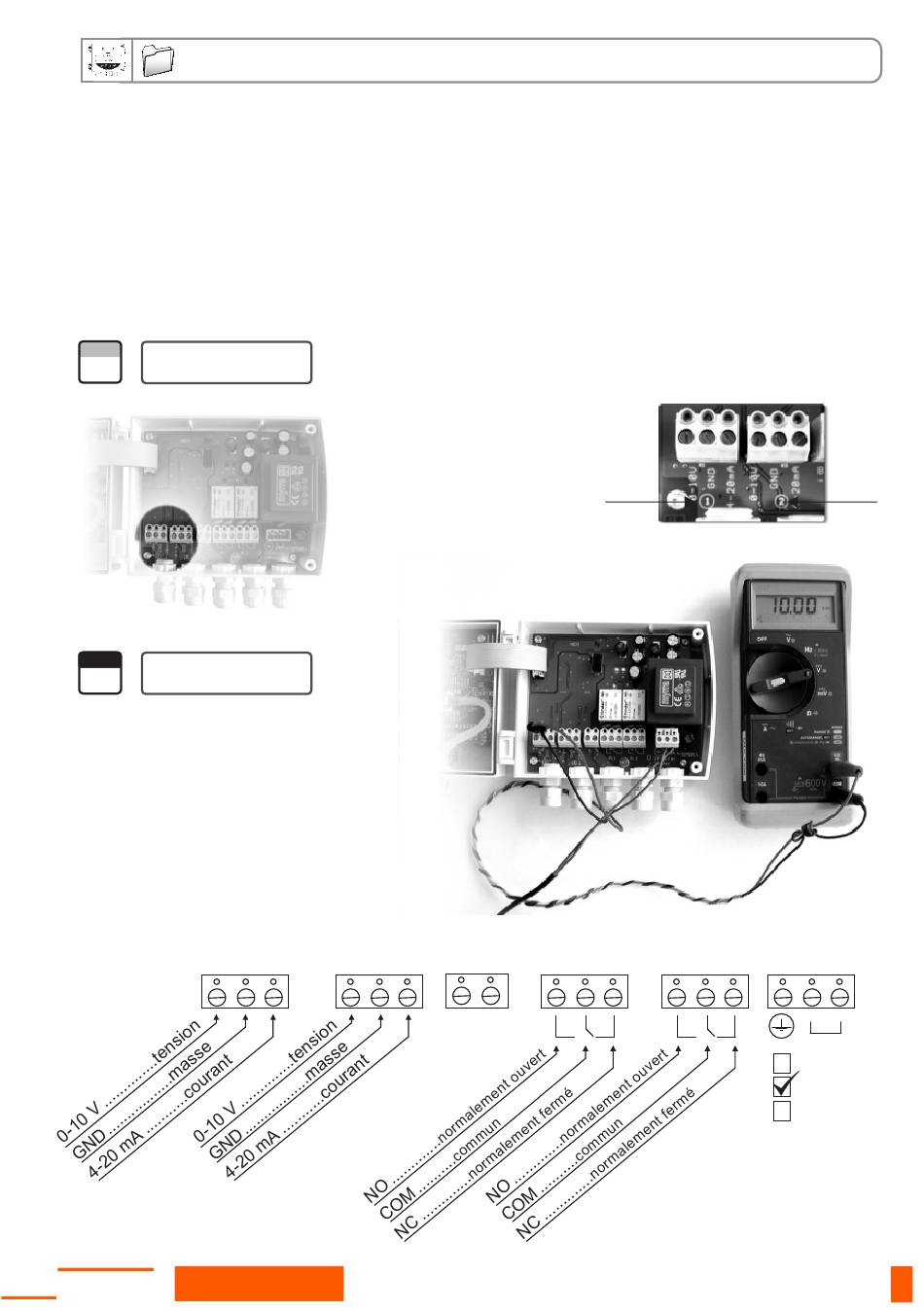

5.a.1 - Configuration de branchement au multimètre
Avant toute tentative de diagnostics des sorties, il faut que tous les branchements et configurations du
capteur soient opérationnels pour éviter d'endommager le capteur et le multimètre !
Etape
1
la voie à tester
Etape
2
Sur la photo ci-contre, le multimètre est
branché sur la sortie 0-10V de la voie n°1
Page 6
SEN TRONIC
AG
F300
Il faut choisir une voie pour le diagnostic des sorties.
Sélection de
Les numéros des voies sont indiqués sur la
carte en dessous du bornier.
Exemple de
branchement
Sortie analogique 1 Sortie analogique 2
Produkte, Support und Service
5. Gestion des sorties analogiques
B
A
-
+
Configuration des capteurs Classe 200 par clavier
Rugghölzli 2
CH - 5453 Busslingen
Voie n°1
Relais 1
Relais 2
Tel. +41 (0)56 222 38 18
Fax +41 (0)56 222 10 12
Voie n°2
24 Vdc / ac
230 Vac
115 Vac
La case cochée
indique le type
d'alimentation
du capteur
(ici 230 Vac).
