Etape 2: Installer des Modules de Mémoire
La carte-mère possède trois socles de module de méoire en ligne double (DIMM), mais ne peut
supporter qu'un maximum de 4 rangées de mémoire DDR. Le socle 1 DDR utilise 2 rangées, tandis que
les socles 2 et 3 DDR partagent les 2 rangées restantes. Veuillez consulter les tableaux suivants pour les
configurations possibles supportées. Le BIOS détecte automatiquement le type et la taille de mémoire.
Pour installer un module de mémoire, il vous suffit de le presser verticalement dans le socleDIMM. Le
module DIMM ne peut aller que dans une seule direction en raison du locquet. La taille de mémoire peut
varier entre les socles.
Tailles de Mémoire avec Unbuffered DDR DIMM
1 DIMM x 64 / x 72
Périphériques utilisés sur DIMM
64 Mbit (2Mx8x4 rangées) 128 MBytes
64 Mbit (1Mx16x4 rangées) 32 MBytes
128 Mbit(4Mx8x4rangées) 256 MBytes
128 Mbit(2Mx16x4 rangées) 64 MBytes
256 Mbit(8Mx8x4 rangées) 512 MBytes
256 Mbit(4Mx16x4 rangées) 128 MBytes
512 Mbit(16Mx8x4 rangées) 1 GBytes
512 Mbit(8Mx16x4 banks) 256 MBytes
Notes: Les périphériques double côté x16 DDR ne sont pas supportés par les jeux de puces Intel 845.
DDR1 DDR2
S S
D S
D D
D X
S D
S X
D:DIMM Double-Côté S:DIMM Côté Unique
X:Non Utilisé
M Lorsque le voyant LED STR/DIMM est allumé,n'installez pas ni n'enlevez le
M
DIMM depuis son socle.
M M Veuillez prendre de ce que le module DIMM ne peut aller que dans une
seule direction en raison des deux locquets. Une mauvaise orientation provoquee une
installation incorrecte. Veuillez changer l'orientation d'insertion.
GA-8IRXP Carte-Mère
2 DIMMs x 64 / x 72
256 MBytes
64 MBytes
512 MBytes
128 MBytes
1 GBytes
256 MBytes
2 GBytes
512 MBytes
DDR3
S
S
X
D
X
D

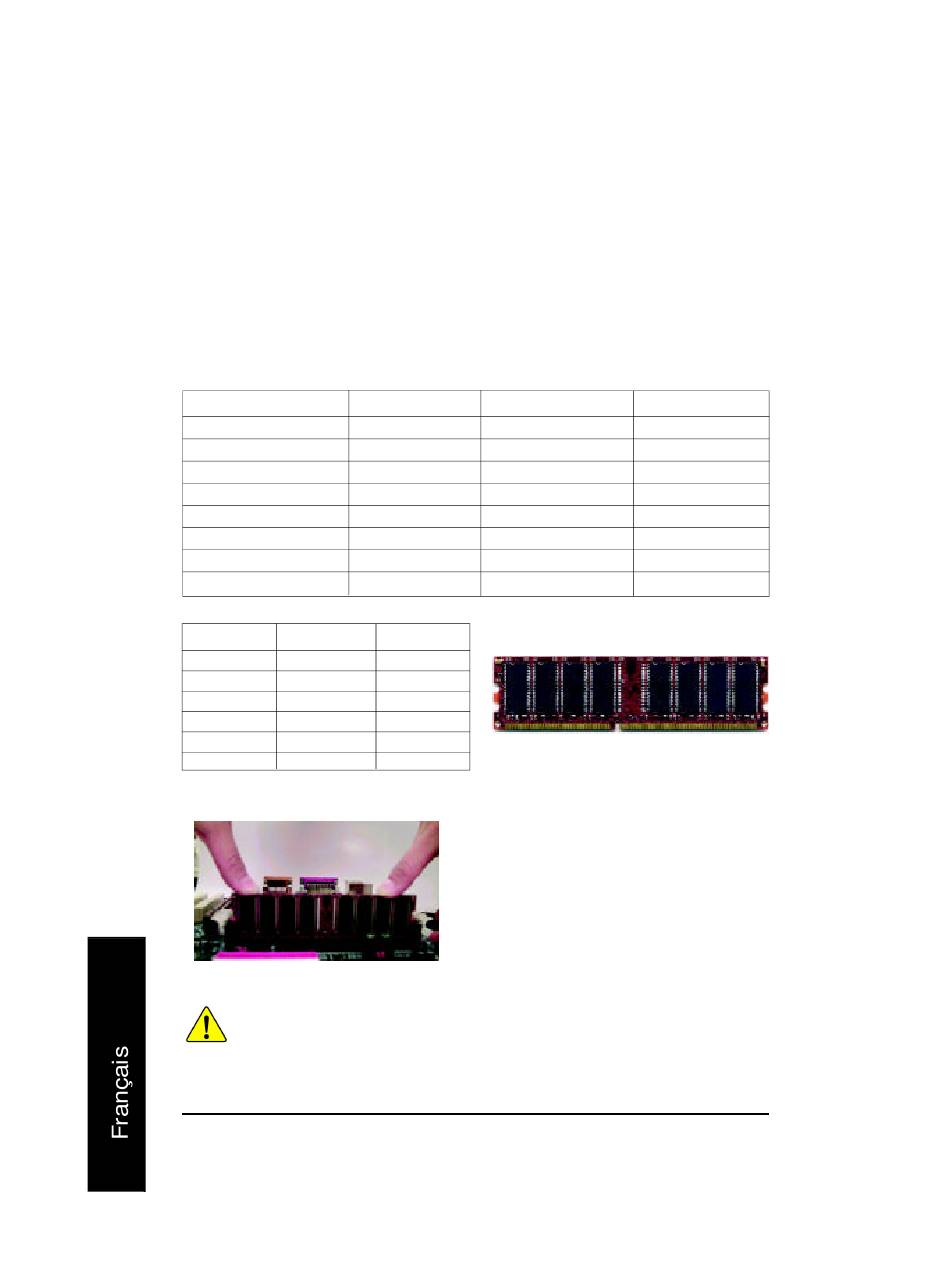

1. Le socle DIMM possède un locquet, afin que le
mod ule de mémoires DIMM n'aille que dans une
seule direction.
2. Insérez verticalement le module de mémoire DIMM
dans le socle DIMM. Pressez-le ensuite vers le bas.
3. Refermez l'attache en plastique sur les deux côtés
des soclesDIMM pour verrouiller le module DIMM.
Inversez les étapes d'installation lorsque vous
souhaitez enlever le module DIMM.
- 10 -
3 DIMMs x 64 / x 72
256 MBytes
96 MBytes
512 MBytes
196 MBytes
1 GBytes
384 MBytes
2 GBytes
768 MBytes
DDR
