Installation
La sous station série SATK a été conçu pour des installations
résidentielles (ou similaire). Celle-ci ne doit pas être installée à
l'extérieur, dans une ambiance exposée directement aux conditions
climatiques.
L'installation
dysfonctionnements et des dommages.
Dans le cas où la sous station est montée dans un placard, prévoir
l'espace suffisant pour réaliser les opérations de maintenance. Il est
conseillé de ne pas poser de dispositif électrique sous la sous
station. En effet, il existe un risque potentiel si une fuite d'eau se
produisait. En cas d'anomalie, de défaut ou de dysfonctionnement,
la sous station doit être désactivée. Un technicien qualifié doit
ensuite intervenir.
Préparation
Après avoir choisi le lieu d'installation de la sous station, procéder
aux opérations suivantes :
• Tracer les emplacements des chevilles de fixation.
• Tracet la position des raccordements hydrauliques.
Vérifier de nouveau les mesures et procéder à la pose suivante :
1. raccordement à la colonne montante
2. raccordement du circuit chauffage
3. raccordement circuit sanitaire.
Avant l'installation, il est recommandé d'effectuer le rinçage des
tuyauteries de l'installation pour enlever toutes les impuretés
éventuellement présentes dans les circuits pour garantir le bon
fonctionnement de la sous station. Fixer la sous station à la paroi.
N.B.: les chevilles assurent une bonne fixation uniquement si elles
sont correctements fixées au mur (selon les règles de l'art).
Raccordements hydrauliques
Les raccordements hydrauliques à la colonne montante doivent être
effectués en utilisant des vannes d'arrêt manuelles, permettant ainsi
d'isoler la sous station et le logement lors des opérations de
maintenance.
Il est également conseillé de poser des vannes d'arrêt sur les circuits
secondaires de la sous station.
INSTRUCTIONS DE SÉCURITÉ
VERTISSEMENT
Les instruction suivantes doivent être lues et comprises avant l'installation ou l'entretien de ce dispositif.
ATTENTION! LE NON RESPECT DE CES INSTRUCTIONS PEUVENT ÊTRE SOURCE DE DANGER
ATTENTION
LE PRODUIT EST DÉNOMMÉ DISPOSITIF D NS CE MODE D'EMPLOI
1 Le dispositif doit être installé, mis en service et entretenu par du personnel technique qualifié selon les normes et règles en vigueur.
2 Si le dispositif n'est pas installé, mis en service et entretenu correctement, selon les instructions contenues dans ce mode d'emploi, il peut ne pas
fonctionner correctement et mettre l'utilisateur en danger.
3 Nettoyer les tuyauteris des impuretés éventuellement présentes.
4 S'assurer que tous les raccordements hydrauliques soient étanches.
5 Dans la réalisation des raccordements hydrauliques, ne pas solliciter trop fortement les filetages. Un raccord trop serré peut, dans le temps, se casser
et causer des fuites et mettre en danger les biens ou les personnes.
6 Une température d'eau supérieure à 50°C peut provoquer des brûlures. Durant l'installation, la mise en service et l'entretien du dispositif, adopter le
comportement nécessaire pour que de telles températures ne soient pas source de danger pour les personnes.
7 En cas d'eau trop dure ou trop douce, installer un système de traitement d'eau en entrée du réseau. Pour une eau contenant trop d'impuretés, installer
un filtre en entrée du réseau.
8 Il est interdit d'utiliser le dispositif pour une autre utilisation que celle prévue dans ce mode d'emploi.
9 L'éventuelle association du dispositif avec d'autres composants doit être effectuée en prenant en compte leurs différentes caractéritiques de
fonctionnement.
Une
mauvaise
LAISSER CE MODE D'EMPLOI À DISPOSITION DE L'UTILISATEUR. JETER LE PRODUIT CONFORMÉMENT AUX NORMES EN VIGUEUR.
LE CONSTRUCTEUR SE RÉSERVE LE DROIT DE CESSER LA PRODUCTION À N'IMPORTE QUEL MOMENT ET D'APPORTER TOUTES LES MODIFICATIONS
UTILES OU NÉCESSAIRES SANS PRÉAVIS.
extérieure
peut
provoquer
association
de
produit
Mise en service
Remplissage de l'installation
Ouvrir les vannes d'arrêt (non fournies) présentes sur les
raccordements à la colonne montante jusqu'à atteindre la pression
des
désirée.

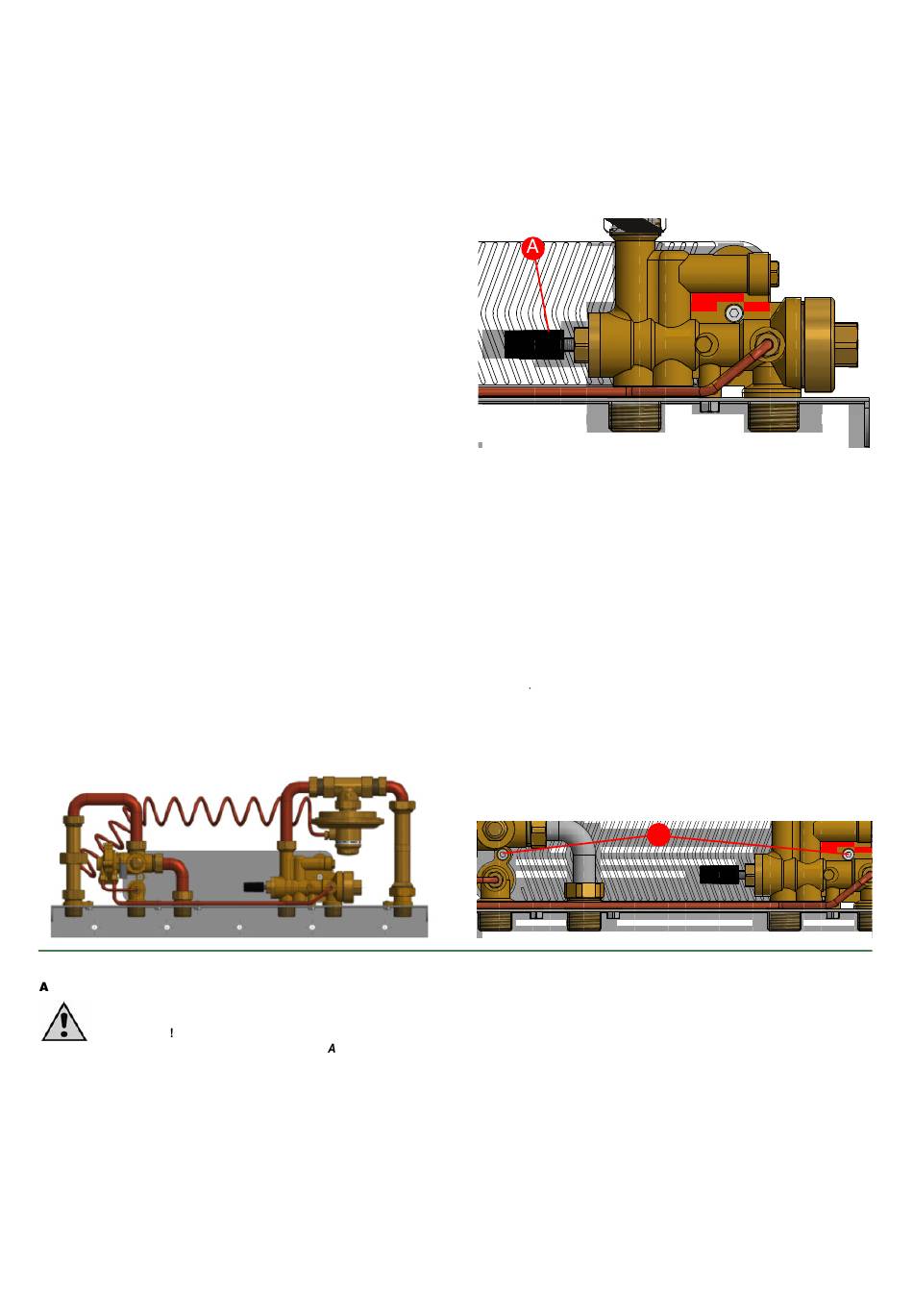

Configuration température eau chaude sanitaire
Mettre en fonction le chauffage. Ouvrir les robinets d'eau chaude
sanitaire et régler à la température souhaitée à l'aide de la manette
noire (A).
Maintenance
Toutes les opérations de maintenance requierent l'intervention d'un
technicien qualifié.
Un entretien régulier garantit une meilleure efficacité et contribue à
économiser l'énergie.
Avant d'effectuer une opération de maintenance, procéder ainsi :
- Fermer les vannes d'arrêt.
- Procéder au vidangeage de la sous staiton en utilisant le robinet.
Remplacement de l'échangeur
- Déviser les deux vis de fixation de l'échangeur (B)
- Procéder au remlacement de l'échangeur et des joints O-ring.
- Revisser les deux vis de fixation avec un couple de serrage maxi
de 3 N m (B).
peut
être
préjudiciable
2
B
au
bon
fonctionnement
de
l'installation.
