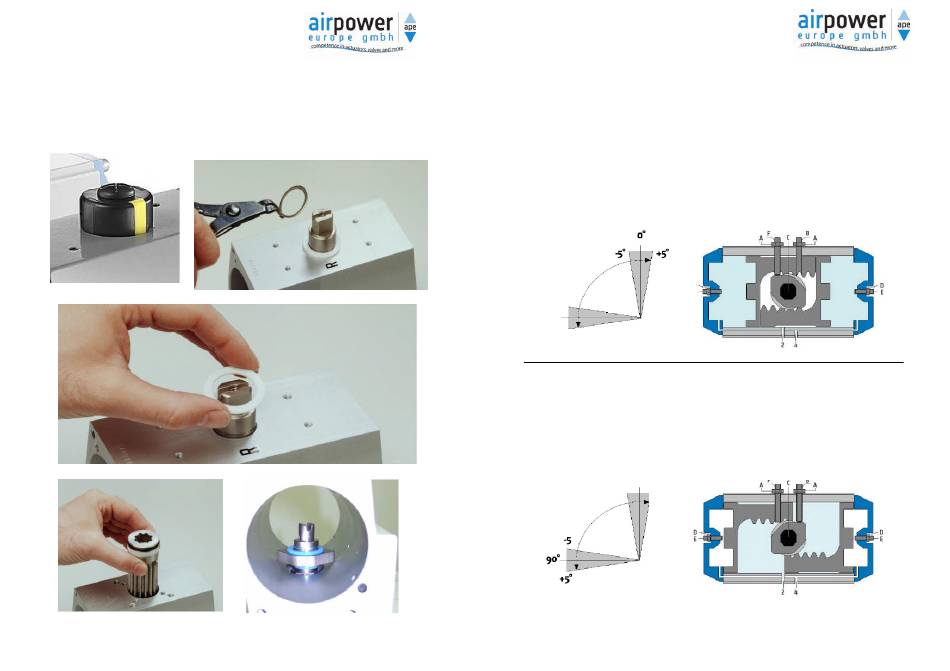

Désassemblage de l´arbre du pignon
Désassemblez l´écran de visualisation.
Retirez le circlip ainsi que les deux rondelles se trouvant en dessous. Faites
pression sur l´arbre du pignon vers le bas pour le sortir du boîtier.
Retirez du boîtier la came d´arrêt et la rondelle d´écartement.
airpower europe GmbH Maarweg 30 D-53619 Rheinbreitbach T. +49(0)2224/988320 F.
Réglage des butées
Débranchez le vérin pneumatique rotatif de l´arrivée d´air avant de régler les butées. Ne
réglez jamais les vis de réglage contre l´effort du vérin.
Le réglage des butées se fait dans le boîtier par le biais des vis „F" et „B".
Actionnez les pistons des vérins pneumatiques rotatifs dans le même sens en mettant la connexion 4
sous pression. Le vérin se trouve alors dans la
Position de base 0
Desserrez le contre-écrou et tournez la vis de butée „F" vers l´avant jusqu´à ce la position
désirée des vérins pneumatiques rotatifs soit atteinte.
Assurez le maintien de la vis de réglage de butée en resserrant le contre-écrou.
Actionnez les pistons des vérins pneumatiques rotatifs dans le sens contraire l´un par rapport à l´autre
en mettant la connexion 2 sous pression. Le vérin se trouve alors dans la
Le réglage se fait comme décrit précédemment mais, cette fois-ci, par le biais de la vis de
réglage de butée „B". Assurez le maintien de la vis de réglage de butée en resserrant le
contre-écrou.
airpower europe GmbH Maarweg 30 D-53619 Rheinbreitbach T. +49(0)2224/988320 F.
°
.
°
Position 90
.
