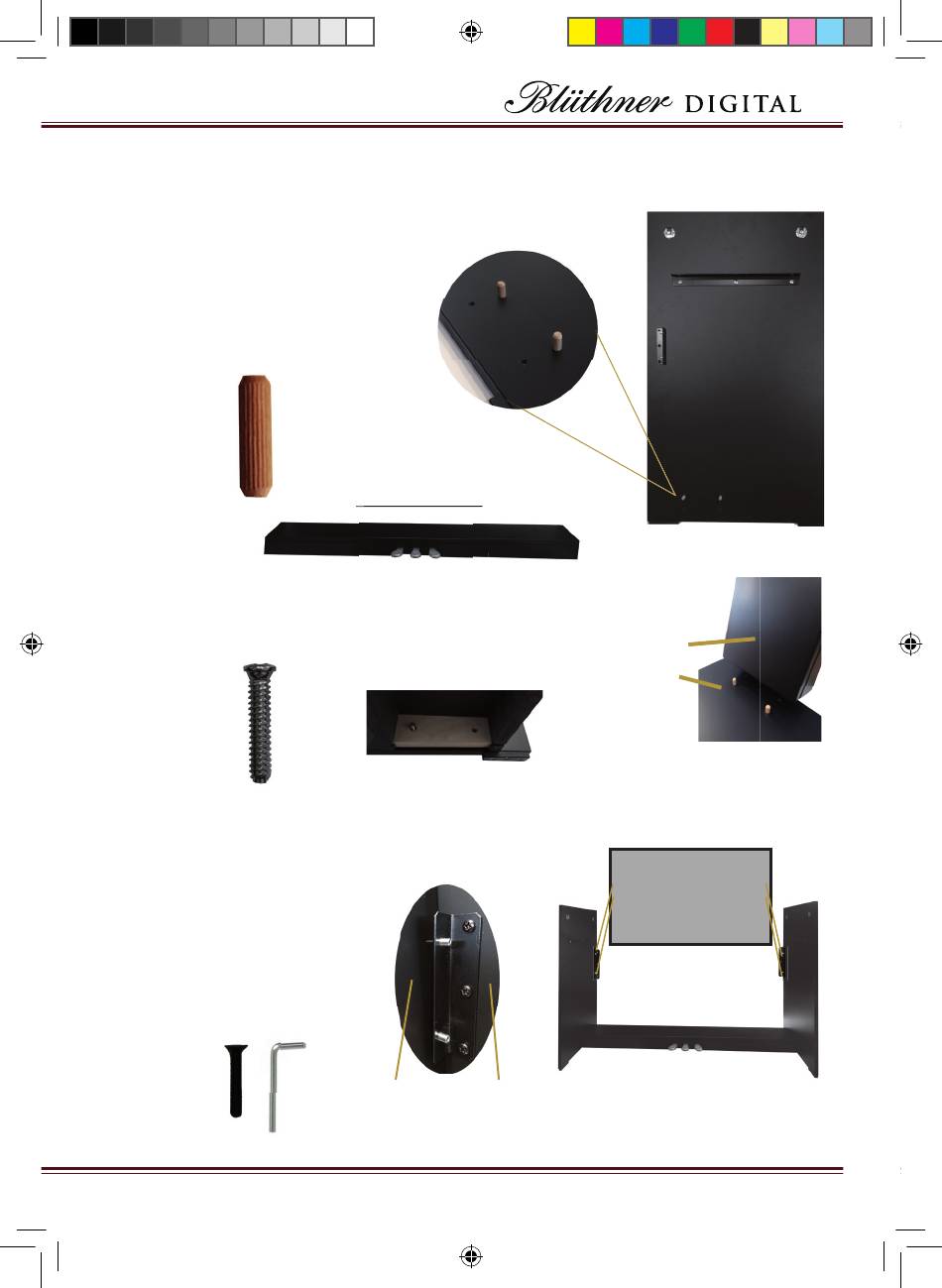

3. Connecter le socle des pédales
aux panneaux extérieurs en
plaÇant les chevilles et les vis dans
leur panneau extérieur respectif.
Vérifi er que les pédales soient
dans le bon sens.
Dübel: 4x (8 x 30)
2 x pro
Seite
Vis C: 4x (6,3 x 30)
2 x par
panneau
4. Placer la structure de
maintien droite et visser le
panneau de fond aux petites
équerres.
Vis D: 4x (M3 x 16)
2 x par
panneau
1 0
Montage-Homeline.indd 10
Socle de pédales
Socle de pédales
Socle de pédales vu de
dessous (Vis C)
Panneau de
Panneau
fond
extérieur
Made in Germany
Socle de
pédales
Panneau
extérieur
Panneau de
fond
