b) Raccordement à l'alimentation en tension/courant conventionnelle

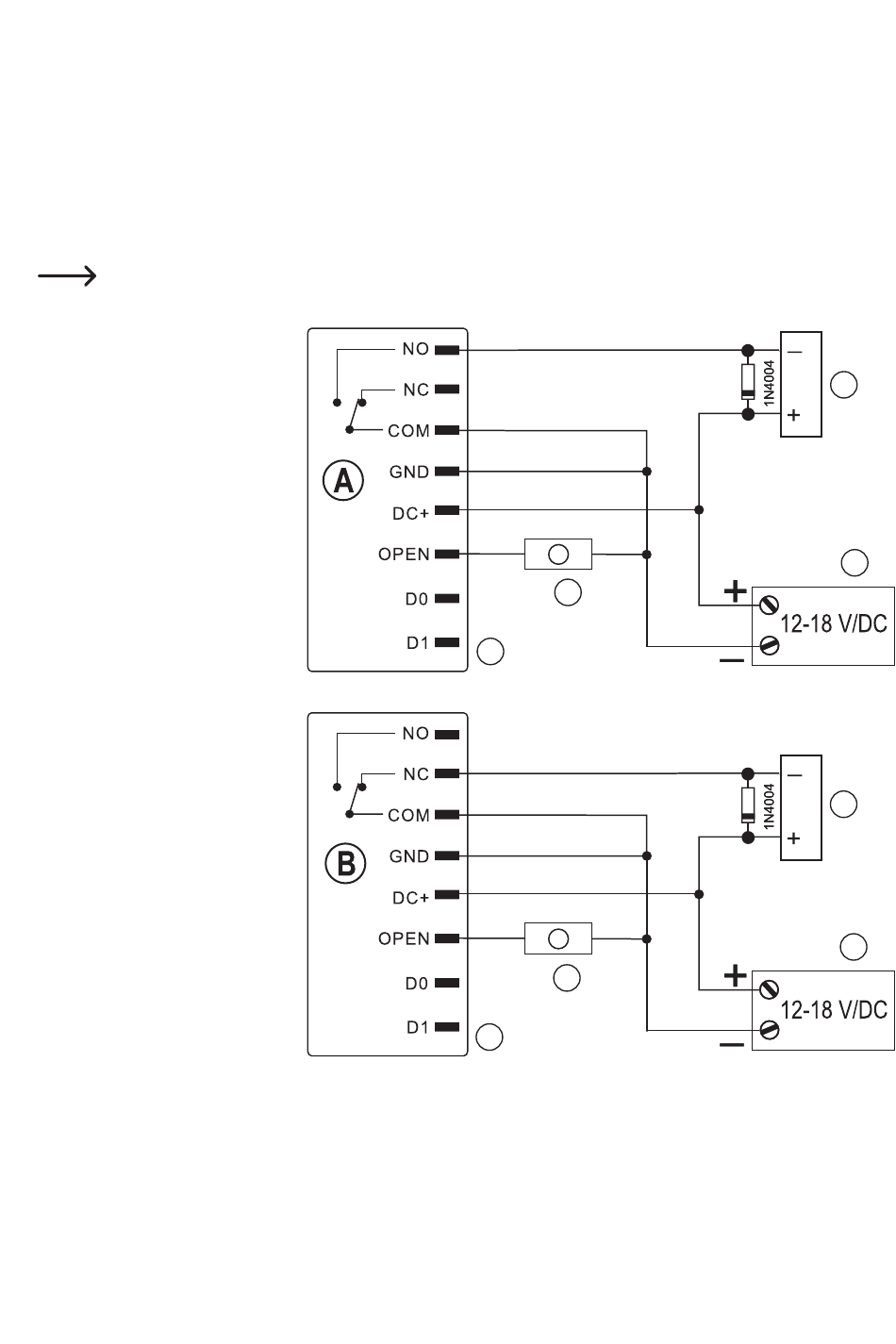

Si un bloc d'alimentation conventionnel doit être utilisé pour le fonctionnement, veuillez vous référer aux illustrations
suivantes avec le schéma de raccordement.
A) Gâche électrique « Fail-Secure » : Celui-ci ne libère le bec de verrouillage qu'en présence de la tension de service
(conception habituelle pour les portes d'entrée).
B) Gâche électrique « Fail-Safe » ; Celle-ci ne libère le bec de verrouillage qu'en l'absence de tension de service
(modèle rare, utilisé par exemple pour les portes d'issues de secours, car la porte peut être ouverte en cas de panne
de courant).
La diode fournie doit être raccordée avec la bonne polarité à proximité de la gâche afin de protéger le
système d'accès contre les pics de tension.
1 Système d'accès
2 Touche de la gâche électrique
3 Bloc d'alimentation
4 Gâche électrique
« Fail-Secure »
5 Gâche électrique
« Fail-Safe »
c) Raccordement à un système d'alarme
Consultez le mode d'emploi du système d'alarme que vous utilisez. Le relais du système d'accès se désactive
lorsqu'un transpondeur valide est détecté. Un système d'alarme pourrait donc être activé ou désactivé.
10
2
1
2
1
4
3
5
3
