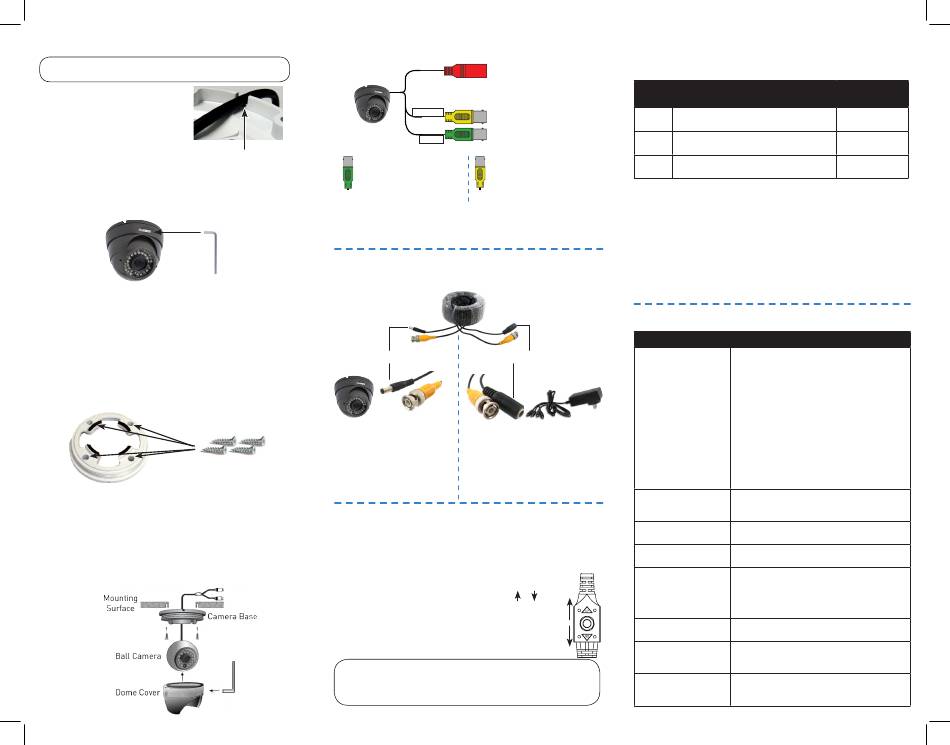

Installation de la caméra
ATTENTION
– Tester chaque caméra avant de sélectionner l'emplacement permanent de montage
en connectant de façon temporaire les caméras et les câbles au magnétoscope numérique.
Avant d'installer la
caméra :
• Décider s'il faut passer les câbles dans
le mur/plafond (perçage requis) ou le
long du mur/plafond.
• Si les câbles passent le long du mur ou
Encoche pour câble
du plafond, les passer par l'encoche
du support. Cela gardera la caméra
au ras du mur ou du plafond une fois montée.
Pour installer la caméra :
1. Utiliser la clé Allen fournie pour dévisser le couvercle du
dôme.
2. Faire pivoter la base de la caméra dans le sens anti-horaire
pour la séparer de la caméra et du couvercle en dôme.
3. Passer le BNC/câble d'alimentation par le support. Si les
câbles sont passés le long du mur ou du plafond, s'assurer
de les passer par l'encoche telle qu'illustrée ci-dessus.
4. Connecter les câbles vidéo et d'alimentation tel qu'illustré
dans la section « Connecter la caméra ».
5. Monter la base de la caméra sur la surface de montage au
moyen des vis incluses et des chevilles pour cloison sèche
(optionnel).
6. Fermer le couvercle en dôme de la caméra et le visser à
moitié dans le sens horaire sur la base de la caméra.
7. Pointer la caméra en dôme vers la position désirée. Tout en
tenant la caméra fermement en place, visser le couvercle
en dôme pour le fixer au support de la caméra. Tenir la
caméra l'empêche de bouger pendant l'installation du
couvercle en dôme.
8. Utiliser la clé Allen fournie pour serrer les vis du couvercle
en dôme.
Câblage de caméra
Brancher à une
alimentation de
12 V c.c. c.a.*
Analogique
MPX
Analogique
MPX / HD
Brancher à un DVR
Brancher à un DVR
analogique pour regarder
HD / MPX pour regarder
ou enregistrer.
ou enregistrer en 1080 p.
* La performance du foyer de la caméra peut être réduite si les
câbles d'alimentation sont trop longs. Il est recommandé de ne pas
utiliser plus de 61 m (200 pi) de câbles d'alimentation.
Branchement de la caméra
Vers la caméra :
Vers le moniteur/MN :
Fiche d'alimentation femelle
Fiche d'alimentation mâle
BNC
1. Brancher les connecteurs
2. Brancher le connecteur BNC à
BNC et d'alimentation à
l'entrée vidéo du DVR.
la caméra. Voir « Câblage
de caméra » pour plus
3. Brancher le bloc d'alimentation
d'information.
à la caméra.
Ajuster le zoom et la mise au point
Sortie vidéo MPX / HD
Pour ajuster le zoom ou le foyer de la caméra, utiliser les com-
mandes du zoom et du foyer du menu PTZ de votre DVR. Voir le
manuel d'instruction de votre DVR pour plus de renseignements.
Sortie vidéo analogique
Retenez la manette sur le câble de la caméra
vos rapprocher ou vous éloigner. La caméra effectue la
mise au point automatiquement.
ATTENTION
– Cet appareil comprend un filtre IR mécanique autonome.
Lorsque la caméra passe du mode de visionnement diurne au mode
nocturne, un bruit de clic peut être entendu provenant de la caméra. Ce clic
est normal et indique que le filtre de l'appareil photo fonctionne.
Options de câble de rallonge
Rallonger la longueur de câble de la caméra en fonction du type de câble utilisé.
Rallonges supplémentaires vendues séparément. Voir le tableau ci-dessous :
Option
1
Câble BNC Lorex MCBL-60BNCU
(inclus avec la caméra)
2
« RG59 » ou « Coaxial » ou « BNC coaxial »
Siamese (Vidéo et alimentation)
3
« RG59 » ou « Coaxial » ou « BNC coaxial »
(Vidéo seulement
Remarques :
1. Le câble de rallonge doit être composé d'un seul tronçon de câble entre le DVR
et la caméra. Il ne faut pas connecter plusieurs rallonges l'une à l'autre.
2. Pour une longueur de câble de plus de 92 m / 300 pi (option 3), il faut
connecter le bloc d'alimentation directement à la caméra, plutôt qu'à l'extrémité
du câble de rallonge.
3. Les signes que les câbles pourraient être trop longs sont :
• L'image est toujours en noir et blanc (même le jour)
• Vidéo floue, fade, ou distorsionnée.
4. Pour plus d'information concernant les rallonges, consulter
www.lorextechnology.com/support.
Dépannage
Symptôme
Pas d'image/vidéo
La luminosité de l'image est
trop forte
L'image est trop foncée
La vision nocturne ne
fonctionne pas
L'image est floue
/
pour
L'image d'une caméra présente
des taches brillantes la nuit
Le mode HDR / WDR ne
fonctionne pas
L'image est instable
Type de câble
Longueur max.
du câble
18 m / 60 pi
92 m/300 pi
242 m / 800 pi
)
2
Solution
• Les caméras de 1080 p sont compatibles avec les
enregistreurs DVR en HD de 1080 p. Les caméras de
720 p sont compatibles avec les enregistreurs DVR en
HD de 1080 p et de 720 p. Ce produit est également
compatible avec les DVR 960H analogiques au moyen du
connecteur BNC analogique.
• S'assurer que le téléviseur est sur le bon canal d'entrée.
Termes courants pour un canal d'entrée : INPUT, CANAL
AV, LINE1, LINE2, AUX
• Assurez-vous que votre magnétoscope soit bien connecté à
votre télé/moniteur
• S'assurer que toutes les connexions sont branchées
correctement.
• S'assurer que le bloc d'alimentation de la caméra est
branché.
• S'assurer que la caméra ne pointe pas vers une source
lumineuse (p. ex., soleil, projecteur)
• Pointer la caméra à un autre endroit.
• Vérifier les réglages de la luminosité et du contraste du DVR
ou du moniteur
• La vision nocturne est activée quand l'intensité de la lumière
baisse. La zone pourrait être surilluminée
• Examiner les lentilles de la caméra pour la saleté, la
poussière et les toiles d'araignées. Nettoyer les lentilles
avec un linge propre et doux.
• S'assurer que la longueur du câble est dans les limites
précisées dans la section « Options de rallonge de câble ».
• La vision nocturne se réfléchit lorsque la caméra est pointée
vers la fenêtre. Déplacer la caméra à un autre endroit.
• Brancher la caméra à un DVR MPX / HD de Lorex au
moyen du connecteur MPX. Le mode HDR / WDR n'est pas
pris en charge par la sortie analogique.
• Éteindre le mode HDR / WDR. La fréquence d'images de
la caméra diminue lorsque le mode HDR / WDR est en
marche.
