Afficheur digital de process PD-ADC
Pos : 18 /########### Sei tenum bruch ################################### @ 0\mod_1353584168894_0.docx @ 337 @ @ 1
Pos : 19 /D atenblätter/Pr odis /Maßz eic hnungen/PD- ADC ohne Schaltausgäng e @ 7\mod_1521456339485_108.docx @ 54123 @ @ 1

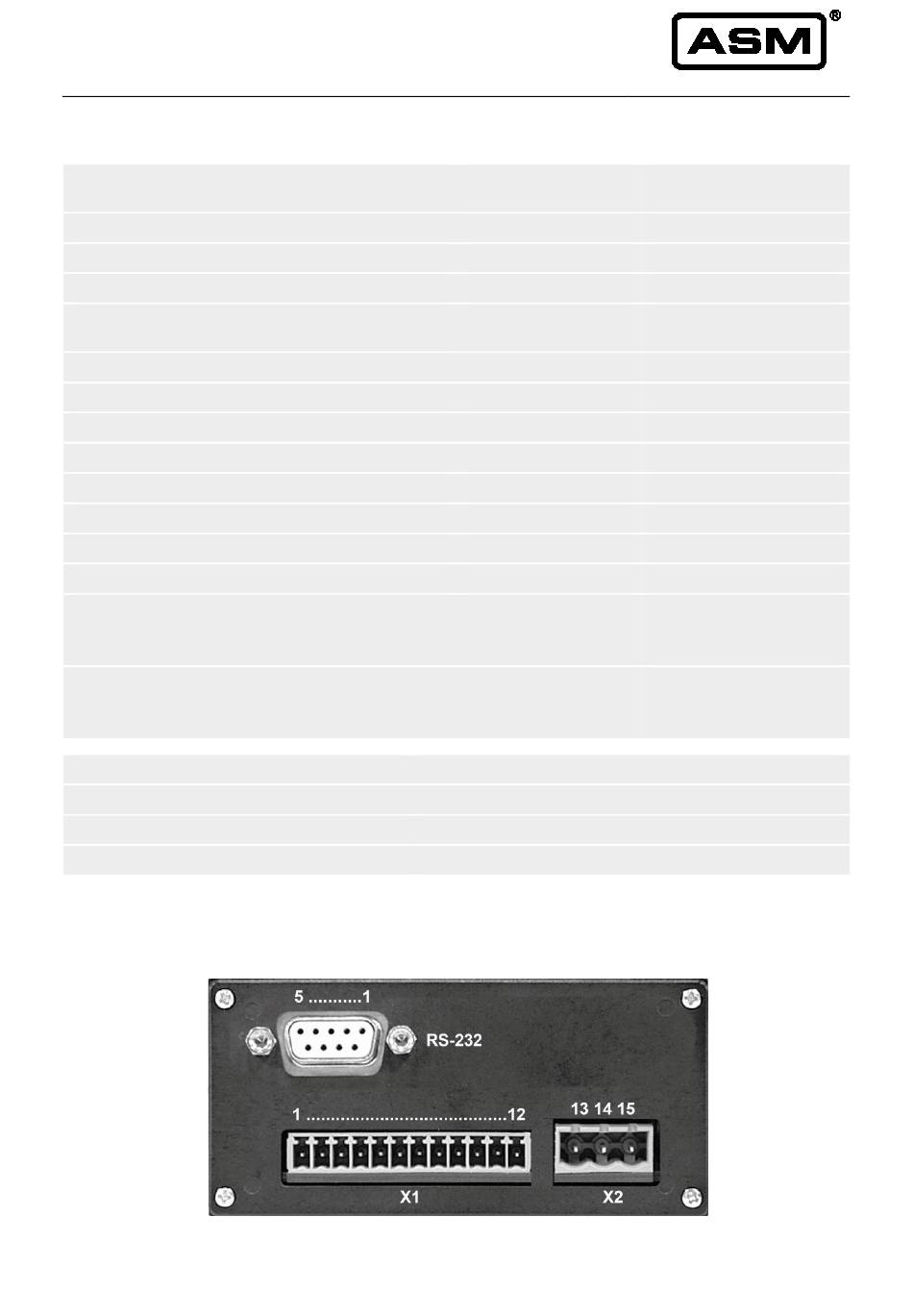

Branchement sans fonction comparateur
Signaux
Capteur +U
24 V
B
Capteur 0 V (GND)
Entrée de commande 1: fonction tare
Entrée de commande 2: fonction blocage de
programmation
Entrée tension (p. ex. 0 ... 10 V), voie 1
Entrée tension (p. ex. 0 ... 10 V), voie 2
Entrée courant (p. ex. 4 ... 20 mA), voie 1
Entrée courant (p. ex. 4 ... 20 mA), voie 2
Entrée diviseur de tension R1K, voie 1
Entrée diviseur de tension R1K, voie 2
Tension de référence 5 V pour div. de tension
GND
PD-ADC-24VDC
Alimentation +24 V
Alimentation 0 V (GND)
PD-ADC-230VAC
Alimentation
Masse protectrice
Signaux
TxD
RxD
GND
Vue face arrière sans fonction comparateur
Pos : 20 /########### Sei tenum bruch ################################### @ 0\mod_1353584168894_0.docx @ 337 @ @ 1
Version 3.1.1
www.asm-sensor.com
Connecteur X1
Pin No.
1
2
3
4
5
6
7
8
9
10
11
12
Sub-D Pin No.
2
3
5
Connecteur X2
Pin No.
13
14
13, 15
14
9
