3 Installation e mise en service

Pos : 15 /Bedienungs anl eitungen/Prodis/M ec hanisc he Befestigung @ 7\mod_1542119710123_108.docx @ 59574 @ 2 @ 1
3.1 Fixation mécanique
6

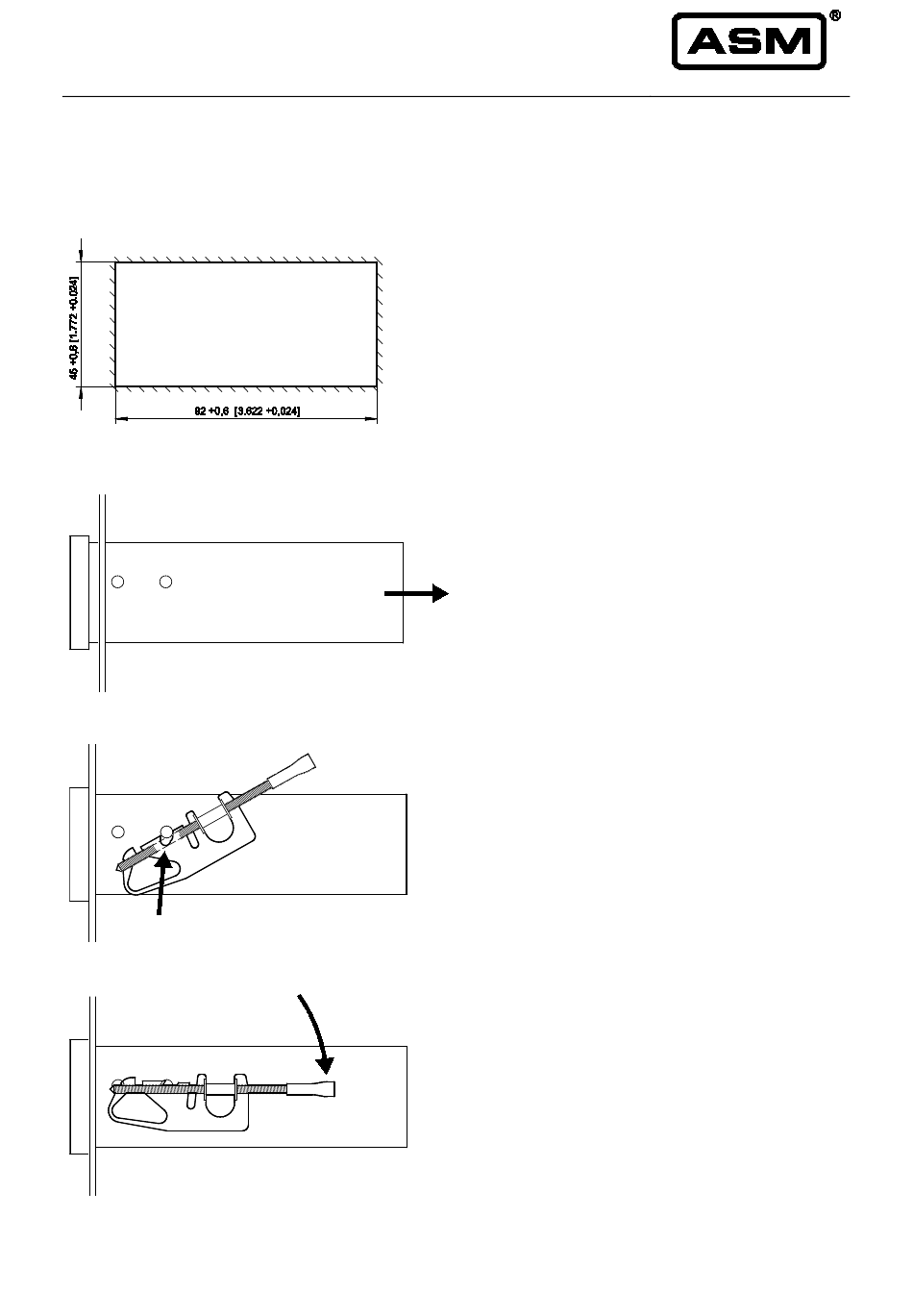

Découpe suivant DIN 43700
Epaisseur maximale : 5 mm [.197]
1. Pousser l'appareil jusqu'en butée dans la
découpe avant du panneau.
2. Positionner l'encoche centrale de l'étrier
de fixation comme sur le dessin.
3. Faire pivoter l'étrier de fixation de manière
à enclencher la deuxième encoche.
