AERF MONO 1H Mode D'emploi

F
1. APPLICATIONS

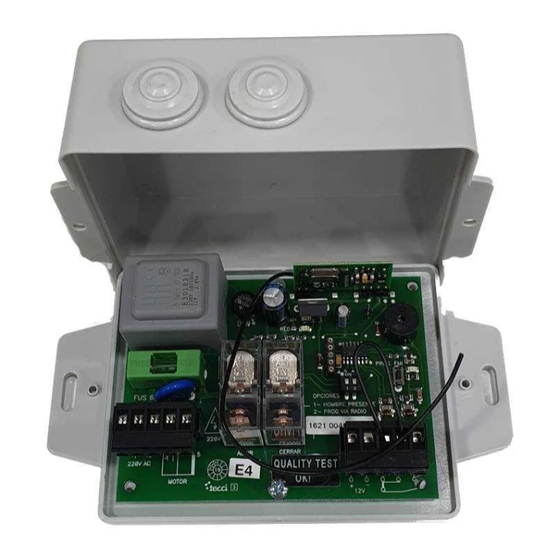

Coffret de commande pour 1 moteur monophasé à 230 Vac ou 120 Vac selon version, avec récepteur radio intégré.
2. FONCTIONNEMENT
Les manœuvres s'exécutent soit par le biais du bouton séquentiel P. ALT (15-16) soit par la commande radio.
Les manœuvres de la porte prennent fin soit par l'activation du fin de course correspondant soit par l'écoulement du temps de travail.
Si au cours de l'ouverture le coffret reçoit un ordre, la manœuvre s'interrompt.
Si durant la fermeture le coffret reçoit un ordre, la manœuvre s'interrompt. Le coffret travaille en mode séquentiel,
OUVERTURE/STOP/FERMETURE
L'activation du contact de sécurité C .SEG (13-14) durant la fermeture provoque l'inversion et la porte donc s'ouvrira.
L'activation du contact de sécurité C .SEG 1(12-13) interrompt la manœuvre durant l'ouverture avec l'interrupteur de programmation 3 en
OFF, et provoque l'inversion aussi bien en ouverture qu'en fermeture avec l'interrupteur 3 en ON.
3. CONNECTIONS
3.2 BORNES
HOMME MORT CONTACT SÉCURITÉ
(OPTION 5 ON)
12 13 15 16 12 13
N.O
HOMME P. HOMME P.
CONTACT SÉCURITÉ
FERMER OUVRIR
MONO 1H
Mode d'Emploi MONO 1H
HOPPING CODE
(OPTION 3 ON)
ALIMENTATION
12 13
8K2 Ohm
N.C
CONTACT SÉCURITÉ
3.1 TABLEAU DE COMMANDE
ALIMENTATION
1 2
230V
ACCESSOIRES
9 10
12V
MOTEUR
MONOPHASÉ
3 4 5
M
MOTEUR
FINS DE
SÉCURITÉ
COURSE
12
6 7 8 13 14
FINS DE COURSE CONTACTS
FERMER OUVRIR SÉCURITÉ
COMMANDE
SÉQUENTIELLE
15 16
BOUTON
ALT.
PHOTOCELLULE
TEST
11
0v
TEST
PHOTOC.
1 - 4
