AERF DUAL 2H PLUS Mode D'emploi

F
1. APPLICATIONS
Coffret de commande pour 1 ou 2 moteurs à 230 Vac pour portails battants équipés de moteurs électromécaniques avec fins de course, ou
hydrauliques. Permet de programmer le déphasage entre les vantaux, les ralentissements et la force. Dispose d'indicateurs lumineux pour contrôler
l'état des sorties. Récepteur radio intégré, et dispose d'un connecteur pour connecter une carte radio supplémentaire modèle SRT et une carte SRT
WB pour le système WIRELESSBAND.
2. FONCTIONNEMENT
Les manœuvres de l'automatisme sont commandes per les entrées START (23-24), STOP (21-23), PED (22-23), ou par les émetteurs radio.
La manœuvre prend fin dans les cas suivants : par l'activation du fin de course correspondant ou par l'écoulement du temps de travail.
En opérant sur l'entrée STOP (21-23), la manœuvre s'arrête immédiatement et ne reprendra que si est un ordre est donné.
L'enclenchement du contact de sécurité (16-17) durant la manœuvre de fermeture provoque l'inversion de celle-ci provoquant ainsi une manœuvre
d'ouverture.
Le contact de lumière de courtoisie s'enclenche 0,5 sec. avant le début de la manœuvre d'ouverture et s'interrompt passé 3 s.
Le réglage de la puissance du moteur effectué à l'aide de POWER (rouge) est appliqué 2 sec. après le début de la manœuvre.
Le durée du ralentissement (réglé lors de la programmation des temps de fonctionnement) correspond au temps pendant lequel le moteur
fonctionnera au ralenti à la fin de la manoeuvre. A l'aide de POWER SLOW (vert), on peut choisir la vitesse du moteur en phase d'amortissement
lorsqu'I7 est en position ON.
La platine est équipée de deux Led's qui indiquent la manœuvre en cours.
3. CONNECTIONS
~ -
+
~
TR-110/22030VA
FUSE
1A
6A
6A
220V AC
4
5
8
1 2 3 6 7 9
10
FLASH
220 V
M1 M2
3.2 BORNES
LUMIÈRE DE
LUMIÈRE
COURTOISIE
GARAGE
3 4
230V
CONTACTS
D'ORDRE DIRECT
21 22 2324
STOP / PEAT. / START
DUAL 2H PLUS
Mode d'Emploi DUAL 2H PLUS
RX / WIRELESS BAND
RX
LOOK SELECT
+ + +
24V 12V
POWER POWER T.PAUSE
SLOW
PROG
PROG
TIME
RADIO
OPEN
EXT
CLOSE
FCC2 FCA2

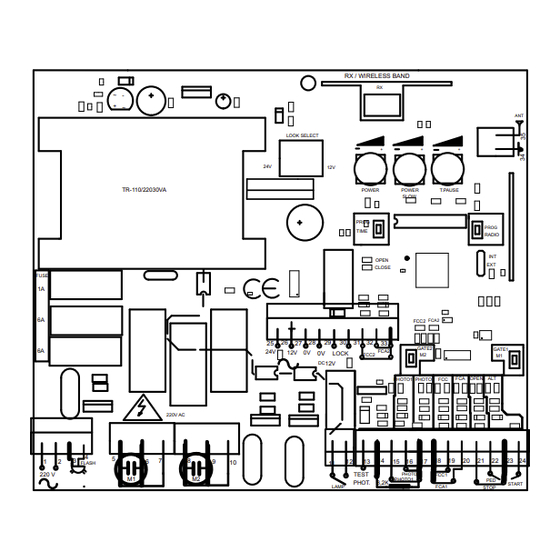

25 26 27 28 29 30 31 32 33
GATE2
24V 12V 0V FCA2
0V LOCK
M2
FCC2
DC
12V
FCA
PHOTO1 PHOTO FCC OPEN ALT
18 21
12 13 14 15 16 17 19 20
11
TEST PHOTO
FCC1
PED
PHOT. 8,2K
LAMP FCA1
STOP
TEST
PHOTOCELLULE
13
11 12
0v
TEST
CONTACT
PHOTOCEL.
ALIMENTATION
25 27
BOUTONS
24V
3.1 CONNECTIONS ALIMENTATION & BRANCHEMENTS MOTEUR
ANT
-
ALIMENTATION
1 2
INT
230V
GATE1
M1
23 24
22
START
CONTACTS DE
SÉCURITÉ
1516 17
PHOTO1 PHOTO
ABRIR CERRAR
ACCESSOIRES
26 27 29 30
12V
12V
MOTEUR 1
5 6 7
M
MOTEUR 1
230 Vac
BARRE PALPEUSE
14 17
8K2 Ohm
Bande
sécurité 8k2
GÂCHE
ÉLECTRIQUE ANTENNE
(voir point 5.)
29 30 34 35
ANTENNE
12/24V
MOTEUR 2
8 9 10
M
MOTEUR 2
230 Vac
FINS DE
COURSE
1819 20 31 32 33
Fin de Course 1 Fin de Course 2
FERMER OUVRIR FERMER OUVRIR
1 - 4
