S&P CADB-N-D Instructions De Montage Et D'utilisation page 10

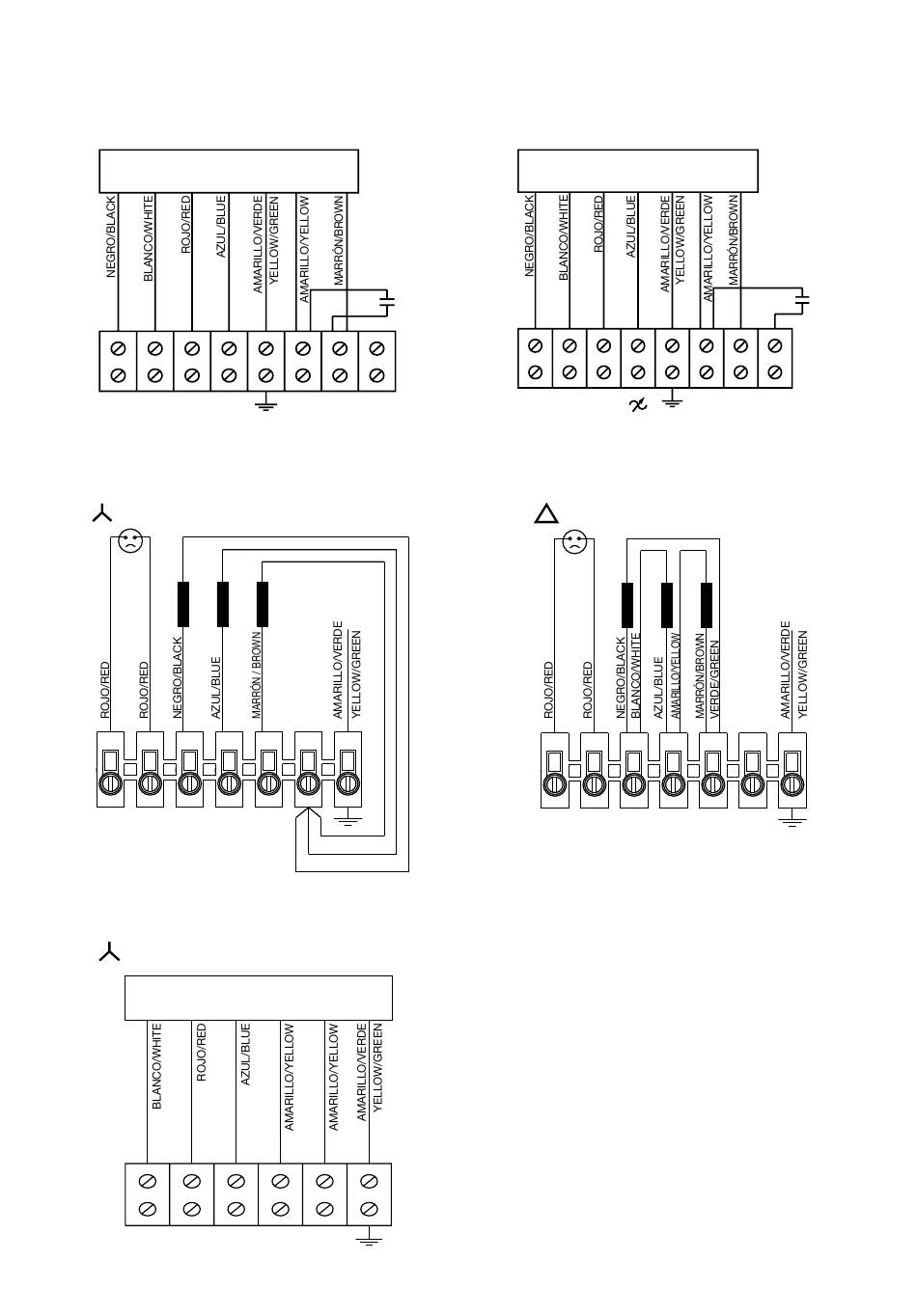

Modelos 12, 18, 23 y 30
CONEXIONADO DE FÁBRICA
PARA ALIMENTACIÓN DIRECTA SIN REGULACIÓN
MOTOR
Vmax Vmed Vmin N
230V Monofásico
Modelos 45 y 55
400V
CONEXIONADO DE FÁBRICA
TP TP R S
400V Trifásico
Modelo 80
400V
CONEXIONADO DE FÁBRICA
MOTOR
R S T
400V Trifásico
T
AMARILLO/YELLOW
BLANCO/WHITE
VERDE/GREEN
TP TP
CONEXIONADO PARA REGULACIÓN
ELECTRÓNICA (A 3 HILOS)
MOTOR
N
230V Monofásico
230V
TP TP
230V Trifásico
10
L (230V)
R S T
