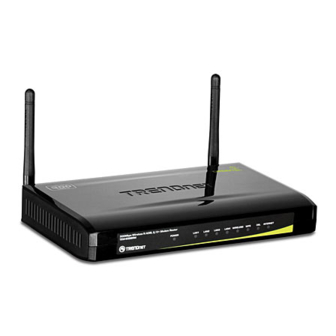

- Page 1 Guide d'installation rapide TEW-658BRM 1.01...
-
Page 2: Table Des Matières
Table of Contents Français 1. Avant de commencer 2. Installation du matériel 3. Configuration du modem Troubleshooting Wireless Tips Version 02.14.2011... -
Page 3: Avant De Commencer
1. Avant de commencer Contenu de l'emballage Ÿ TEW-658BRM Ÿ Guide de l'utilisateur sur CD-ROM Ÿ Guide d´installation rapide en plusieurs langues Ÿ Câble réseau (1.5m/4.9ft) Ÿ Câble téléphonique RJ-11 (1m/3ft) Ÿ Adaptateur secteur (12V DC, 1A) Configuration nécessaire Ÿ... - Page 4 Obtenez les informations de votre fournisseur d'accès Internet (FAI) Veuillez vérifier avec votre fournisseur Internet (ISP) sur votre type de connexion DSL Internet broadband et vous assurez que vous avez toutes les informations pour les types de connexion suivants: 1. PPPoE (RFC-2516 PPP over Ethernet) Ÿ...
- Page 5 2. PPPoA (RFC-2364 PPP over ATM) Ÿ VPI: _____ (0~255) Ÿ VCI: _____ (32~65535) Ÿ Encapsulation (LLC or VCMUX) Ÿ ATMQoS (UBR, CBR, VBR-nrt, VBR-rt) Ÿ Débit crête de la connexion: _____ (0~6000 cellules/s) Ÿ Nombre maximum de cellules transmises simultanément (Maximum Burst Size): _____ (0-65535 Cellules)(VBR-nrt/VBR-rt ATMQoS uniquement) Ÿ...
- Page 6 Ÿ VLAN activé par défaut (Activer/Désactiver) Ÿ Intercommunication PPPoE (Activer/Désactiver) Ÿ Etat de la connexion (Activer/Désactiver) Ÿ Nom: ________________ Ÿ NAT (Activer/Désactiver) Ÿ Type d'adresse (DHCP/Statique) Ÿ Adresse IP externe: _____. _____._____._____ Ÿ Masque de sous-réseau: _____. _____._____._____ Ÿ Passerelle pas défaut:_____. _____._____._____ Ÿ...
- Page 7 Ÿ As system default route (Current setting : pppoe ) (Setup " Interent Setup) Ÿ Réponse ICMP activée (Setup " Interent Setup) Ÿ Proxy ARP Enable 5. Adresse IP statique Ÿ VPI: _____ (0~255) Ÿ VCI: _____ (32~65535) Ÿ Encapsulation (LLC or VCMUX) Ÿ...
- Page 8 Ÿ VLAN activé par défaut (Activer/Désactiver) Ÿ Intercommunication PPPoE (Activer/Désactiver) Ÿ Etat de la connexion (Activer/Désactiver) Ÿ Nom: ________________ 7. CIP (RFC-1577 Classique IP/ARP over ATM) Ÿ VPI: _____ (0~255) Ÿ VCI: _____ (32~65535) Ÿ Encapsulation (LLC or VCMUX) Ÿ ATMQoS (UBR, CBR, VBR-nrt, VBR-rt) Ÿ...
-
Page 9: Installation Du Matériel
2. Installation du matériel 1. Branchez une extrémité du câble RJ-45 à l'un des ports LAN du TEW-658BRM. Branchez l'autre extrémité au port Ethernet de l'ordinateur. 2. Branchez une extrémité du câble RJ-11 au port ADSL du TEW-658BRM. Branchez l'autre extrémité... -
Page 10: Configuration Du Modem
3. Configuration du modem Remarque: Il est recommandé que vous configuriez le modem à partir d'une station PC. 1. Ouvrez votre navigateur Internet, tapez-y l'adresse http://192.168.10.1 et appuyez sur la touche Enter (Entrez). 2. Saisissez le nom d'utilisateur et le mot de passe, ensuite cliquez sur OK. - Page 11 5. Configurez les paramètres en vous basant sur les informations fournies par votre FA. Cliquez ensuite sur Next (Suivant). Remarque: Dans l'exemple, la connexion DSL est PPPoE. 6. Sélectionnez le type de connexion ADSL désiré et cliquez sur Next (Suivant). 7.
- Page 12 (Continue) afin que la connexion Intenrnet soit toujours activée. 2. Idle Disconnect (déconnexion en cas d'inctivité) vous permet de configurer un délai de déconnexion en secondes (de 30 à 3600). The TEW-658BRM will automatically disconnect from the Internet if no Internet activity has been detected within the period of Idle Disconnect entered.
- Page 13 Dans la plupart des cas, la durée par défaut est très bien. Confirmed Passphrase (confirmation de la phrase de passe): Saisissez une clé de cryptage. Par exemple : trendnet Cliquez ensuite sur Next (Suivant). Pour le WPA-PSK ou le WPA2-PSK, la clé pré-partagée doit comprendre entre 8 et 63 caractères ASCII ou 64 caractères HEX.
- Page 14 La configuration sans fil est à présent terminée. Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TEW-658BRM, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.
-
Page 15: Troubleshooting
3. Make sure your TCP/IP settings are set to Obtain an IP address automatically (see the steps below). 4. If you are still having issues reset the TEW-658BRM. To reset the TEW-658BRM, take a pin or paperclip and press the reset button on the back of the Wireless Modem for 15 seconds. - Page 16 3. Contact the manufacturer of your wireless network adapter. Make sure the wireless network adapter is configured with the proper SSID. The default SSID of the TEW-658BRM is TRENDnet658. If you have enabled any encryption on the Wireless Modem, make sure to configure the wireless network adapter with the same encryption key.
- Page 17 DSL authentication in process, data transfer activity On (solid) DSL authentication process complete No DSL authentication On (blinking) Internet Internet data transfer activity On (solid) Internet connection ready If you still encounter problems or have any questions regarding the TEW-658BRM, please contact TRENDnet's Technical Support Department.
-
Page 18: Wireless Tips
Wireless Tips The following are some general wireless tips to help minimize the impact of interference within an environment. Assign your network a unique SSID Do not use anything that would be identifying like “Smith Family Network”. Choose something that you would easily identify when searching for available wireless networks. Do not turn off the SSID broadcast The SSID broadcast is intended to be on and turning it off can cause connectivity issues. - Page 19 3. Building materials can have a large impact on your wireless signal. In an indoor environment, try to position the wireless devices so that the signal passes through less dense material such as dry wall. Dense materials like metal, solid wood, glass or even furniture may block or degrade the signal.
- Page 24 Copyright ©2011, All Rights Reserved. TRENDnet.
