Pose au plafond

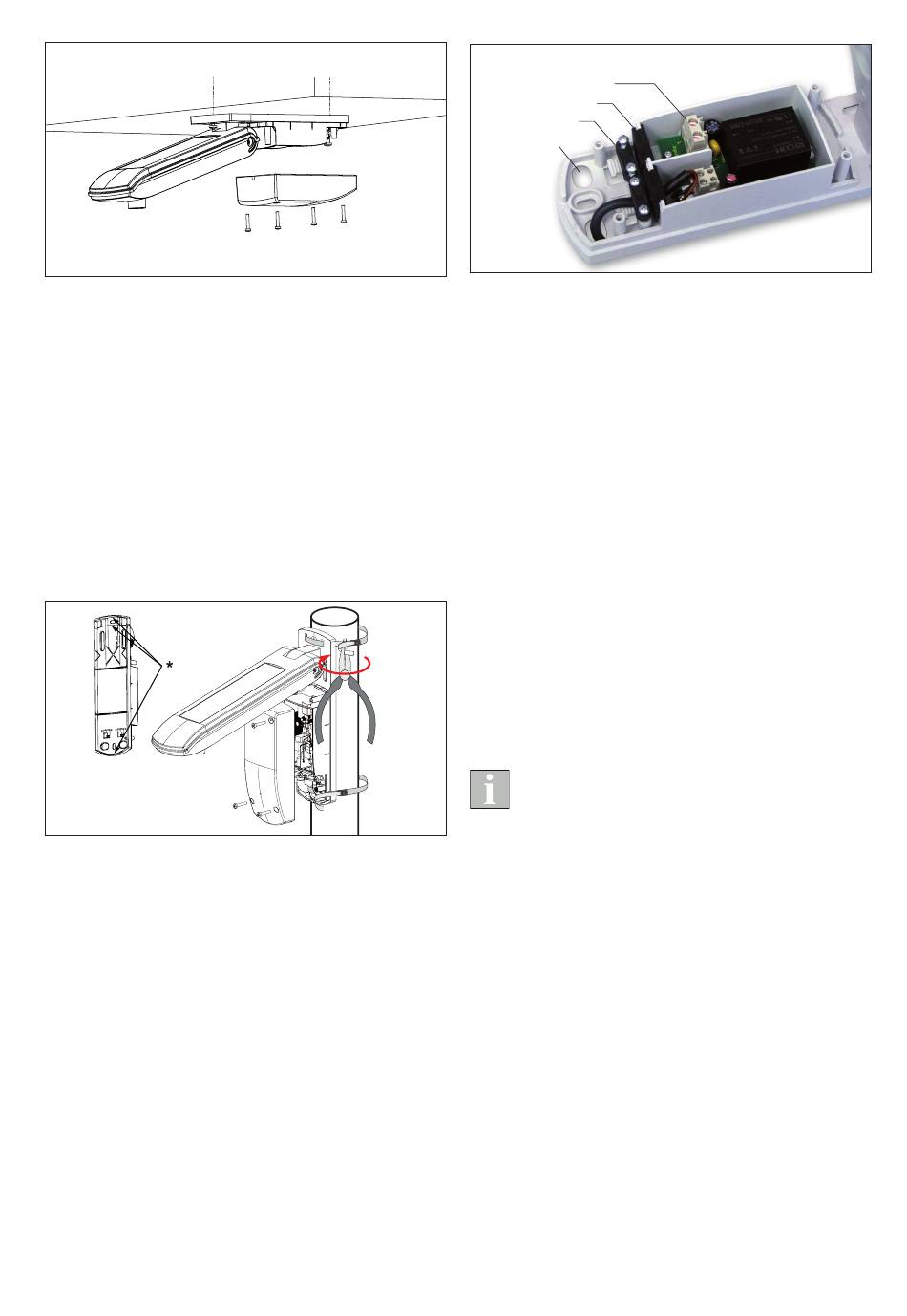

Fig. 5 Pose au plafond
Desserrez la vis au niveau de l'articulation de la station
météo.
Faites basculer la plaque de montage de la station
météo de 90° (du moins de l'angle nécessaire à la
pose) vers le haut.
Resserrez la vis au niveau de l'articulation.
Clipsez l'une des entretoises livrées avec le produit
dans le trou (horizontal ou vertical, fig. 2).
Fixez la station météo tel qu'il est illustré (Fig. 5) sur un
support adéquat avec les vis et les chevilles qui vous
ont été livrées. Le câble d'alimentation doit être passé
correctement dans le guidage au dos de la plaque de
montage afin qu'il ne soit pas pincé lors de la pose.

Pose sur barre verticale

Fig. 6 Pose sur barre verticale et sertissage des serre-câbles
en acier
Enlevez les parties fines (triangulaires) en haut et en
bas de la plaque de montage à l'aide d'une pince
coupante (Fig. 6 *).
Faites passer les serre-câbles en acier livrés avec
l'appareil dans les ouvertures prévues à cet effet dans
la plaque de montage. Les fermetures des serre-câbles
doivent se trouver à l'extérieur.
Fixez la station météo orientée correctement sur une
barre verticale stable. Aucun des câbles ne doit être
coincé.
Tournez les deux extrémités de serre-câbles l'une
après l'autre vers l'intérieur avec une pince pointue.
Vérifiez que la station météo ne puisse pas être tour-
née.
Serrez la vis au niveau de l'articulation.
warema_890575_alhb_fr_v13•2021-09-01

Raccordement

4
3
2
1
Fig. 7 Raccordement de la station météo
1 Passage de câble
2 Serre-câble
3 Joint caoutchouc
4 Bornes de raccordement
La station météo est alimentée par la tension réseau.
Un dispositif de protection sur le bâtiment (fusible) et un
sectionneur pour la mise hors tension de l'installation
doivent être disponibles.
Posez le câble de façon à ce que de l'eau ne puisse
pas s'infiltrer à l'intérieur de l'appareil.
A cet effet, utilisez un câble homologué pour la tension
de service et résistant aux intempéries et aux UV (pour
une application à l'extérieur).
Si le câble est guidé directement du mur à l'appareil
dans le passage de câble (1), vous pouvez également
utiliser un NYM 3x1,5 mm
Guidez le câble dans le boîtier à travers le passage de
câble (1) et le joint caoutchouc (3). Fixez le câble avec
le serre-câble (2).
Connectez les fils aux bornes de raccordement (4).
Tenez compte des données indiquées sur les bornes.
Vous pouvez également passer un câble posé en
saillie par le bas dans le boîtier. A cet effet, faites
un trou dans le couvercle de la plaque de mon-
tage. A l'intérieur du boîtier, l'emplacement prévu
à cet effet est moins épais.
Sous réserve de modifications techniques.
.
