Structure De L'appareil; Câblage Électrique; Prescriptions; Transport - Junkers Elacell ES 030 5 Série Notice D'installation Et D'utilisation

2.9

Structure de l'appareil

1
2
3
8
4

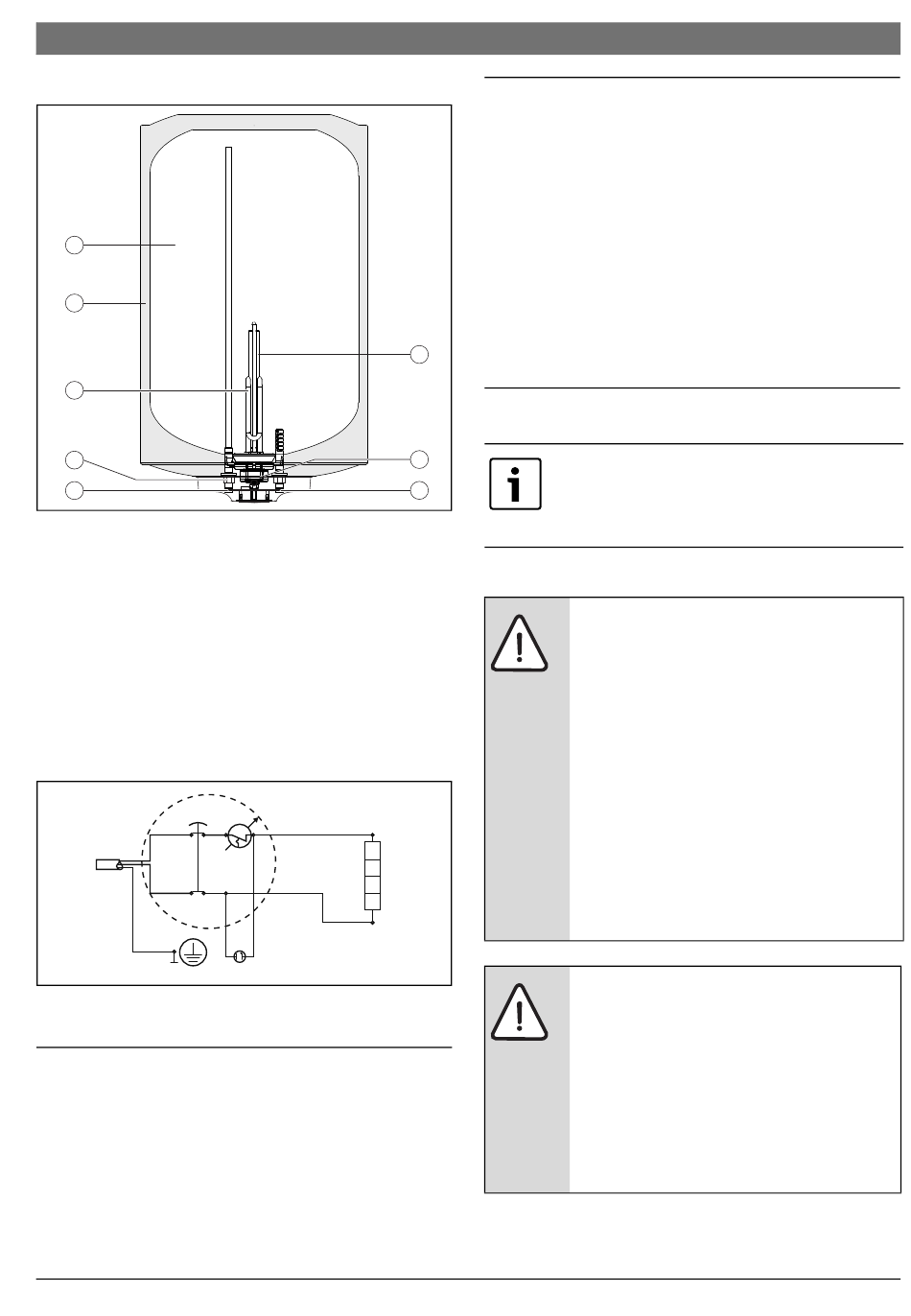

Fig. 4 Composition du ballon (exemple Elacell)
[1] Réservoir ballon
[2] Couche isolante en polyuréthane sans CFC
[3] Insert chauffant
[4] Sortie eau chaude ½ "
[5] Entrée eau froide ½ "
[6] Anode en magnésium
[7] Limiteur de température de sécurité et régulation
[8] Fixation d'isolant
2.10 Câblage électrique
T
L
N
Fig. 5 Schéma de raccordement
3

Prescriptions

Toutes les normes en vigueur concernant l'installation et l'utili-
sation de ballons d'eau chaude sanitaire électriques doivent
être respectées.
Elacell Smart | Elacell - 6 720 821 531 (2017/06)
4
▶ Ne pas faire tomber le ballon d'eau chaude sanitaire.
▶ Transporter le ballon dans son emballage d'origine et utili-
4.1
•
•
6
5
7
5
6720817523-08.1V
5.1
R
6720818673-01.1V

Transport

ser un moyen de transport adapté.

Transport, stockage et recyclage

Le produit doit être stocké dans un emplacement sec et à
l'abri du gel.
Le cas échéant, la directive EU 2002/96/CE concernant
l'élimination des appareils électriques et électroniques
usagés doit être respectée.

Installation

L'installation, le raccordement électrique et
la mise en service doivent être exécutés ex-
clusivement par un installateur agréé par le
fournisseur de gaz ou d'électricité.

Recommandations importantes

PRUDENCE :
▶ Ne pas faire tomber le ballon d'eau
chaude sanitaire.
▶ Ne retirer le ballon d'eau chaude sani-
taire de son emballage que lorsqu'il se
trouve dans le local d'installation.
▶ Le cas échéant, l'installation du ballon
d'eau chaude sanitaire et/ou des acces-
soires électriques doit être conforme à la
norme IEC 60364-7-701.
▶ Pour la fixation, choisir un mur avec une
force de portance suffisante pour sup-
porter le poids du ballon d'eau chaude
sanitaire plein ( page 6).
PRUDENCE : Inserts chauffants
endommagés !
▶ Brancher tout d'abord les raccorde-
ments du ballon d'eau chaude sanitaire
et remplir le ballon d'eau chaude sani-
taire.
▶ Raccorder le ballon d'eau chaude sani-
taire uniquement par un boîtier de rac-
cordement séparé avec mise à la terre.
Prescriptions
11
