Page 8

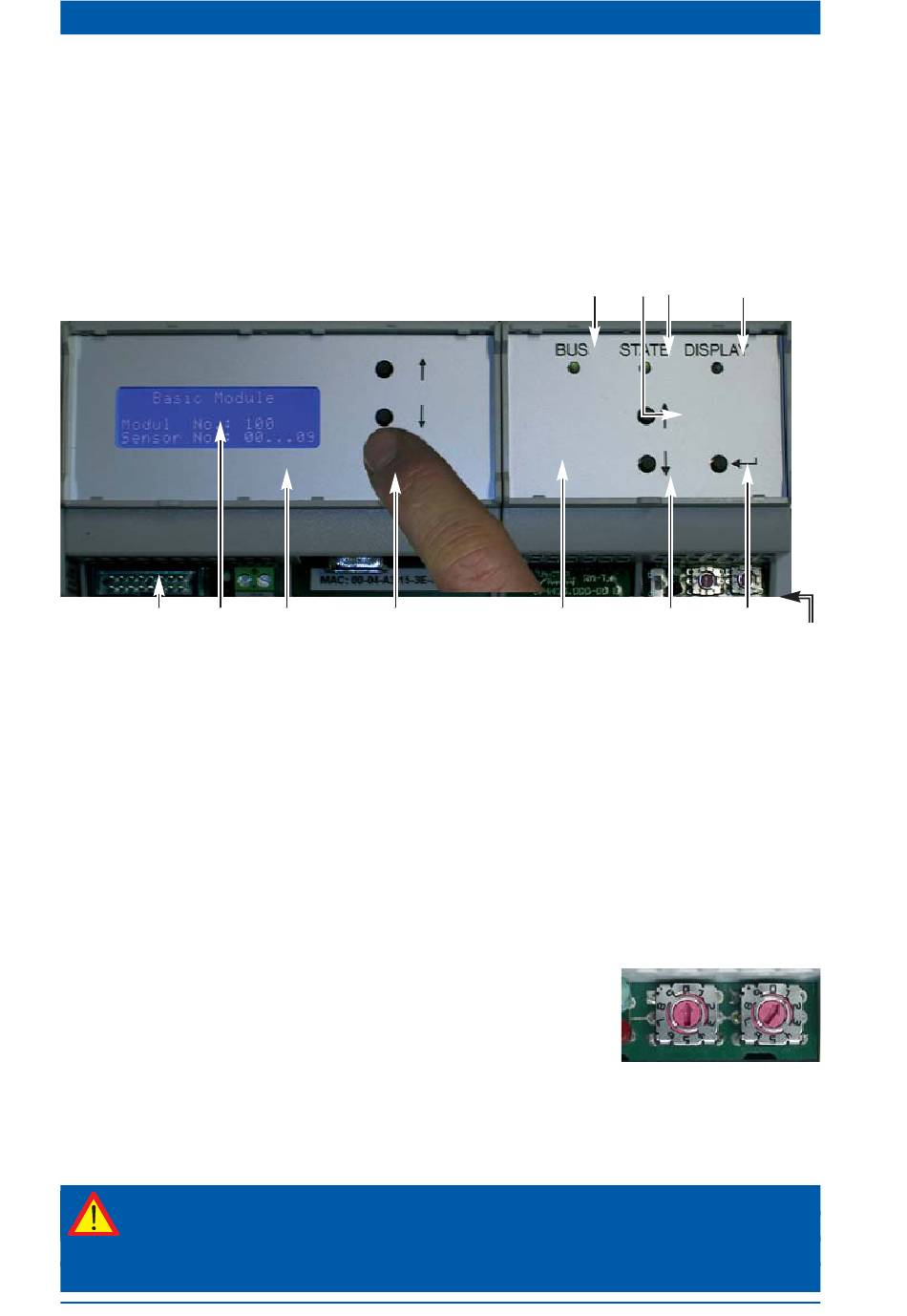

Réglage de l'adresse du module d'interface
Chaque module RM de base (6) peut gérer jusqu'à 4 modules d'interface (1)
plus 6 autres modules de mesure. Les modules d'interface sont reliés au modu-
le de base (6) via la plaque de liaison de bus fixée sur un profilé chapeau.
Les modules de mesure (1) doivent être pourvus d'une adresse pour identifier
clairement l'origine des valeurs de mesure.
8
7
1. Déterminer le numéro du module de base
Appuyer plusieurs fois sur la touche « Entrée » (9) du module de base jus-
qu'à ce qu'apparaisse sur l'écran d'affichage (7) l'indication ‟Module n° ˮ.
2. Lire le numéro du module
Pour le
- Module de base n° 100 : Adresses de modules Tx possibles de 01 à 09,
- Module de base n° 101 : Adresses de modules Tx possibles de 10 à 19,
Etc. jusqu'au
- Module de base n° 109 : Adresses de modules Tx possibles de 90 à 99
Après un laps de temps préréglé, le module de base revient au mode d'affi-
chage normal.
3. Configurer l'adresse du module de mesure
Avec un petit tournevis, régler le numéro du module
sur les commutateurs rotatifs (18) (commutateur gau-
che 10e position, commutateur droit 1e position)
L'adresse de module de mesure 00 n'est pas autorisée
pour des raisons techniques.
L'adresse du module de mesure sera la même en cas d'intégration dans un
autre bus CAN ou bus Mod.
IMPORTANT !
Après avoir configuré l'adresse du module de mesure, il faut réin-
itialiser le module de base en éteignant puis en rallumant l'alimen-
tation électrique.
6
9
15 12 16
1
11
décimale, single
Exemple : adresse de module 01
17
10
18
