Raccordement
Attention!
Avant d'intervenir sur l'équipement
couper la tension d'alimentation!
Attention,
Observez la directive CEM!

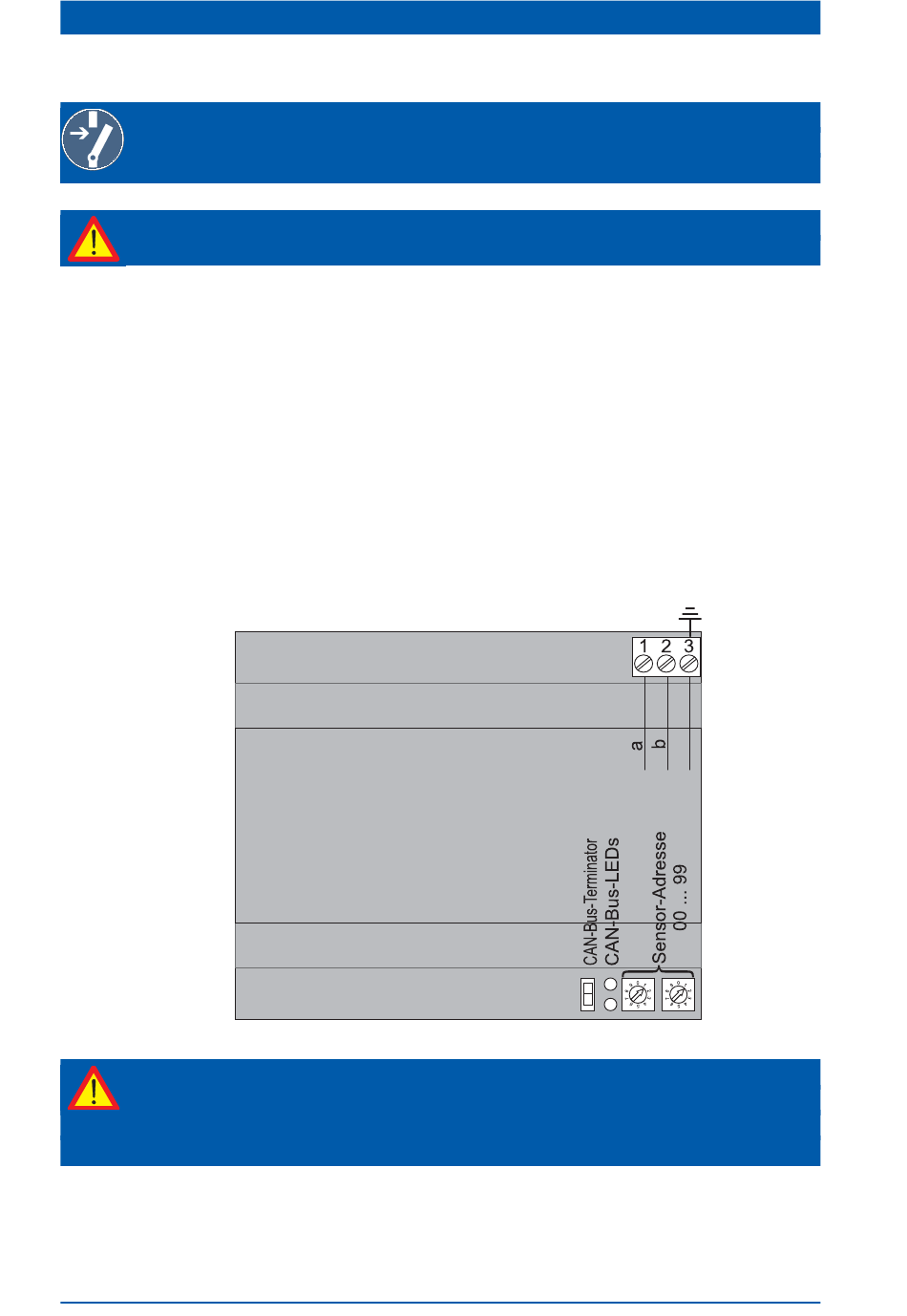

Les modules de mesure RM-Tx sont reliés entre eux par le biais d'un connecteur
de bus (3). La communication entre les modules est assurée par un bus CAN.
Les conducteurs de mesure du conducteur double de mesure (capteur bus Tx)
sont raccordés sur les bornes a,b.
La borne terre, nécessaire à la protection contre les surtensions, doit être rac-
cordée à la terre en faible impédance.
Utilisation des entrées module de mesure
Canal de mesure 1
X1.1 et 1.2
X1.3
Terminator du bus CAN
Le dernier module sur le bus CAN, vu du module de base, doit être
pourvu d'une résistance de sortie. A cet effet, actionner vers le
bas le commutateur „Terminator bus CANˮ.
Bus capteurs Tx (conducteur double de mesure)
Terre pour la protection contre les surtensions
