Mise en place et installation
•
Faire sortir latéralement les flexibles de départ et de retour de l'unité intérieure, comme illustré sur Fig. 3-12.
A2
A1
A1
Flexible de départ charge du ballon
A2
Flexible de retour charge du ballon
B1
Flexible de départ de chauffage
B2
Flexible de retour de chauffage
I
Lèvre d'étanchéité pour passage dans le boîtier de la
paroi arrière

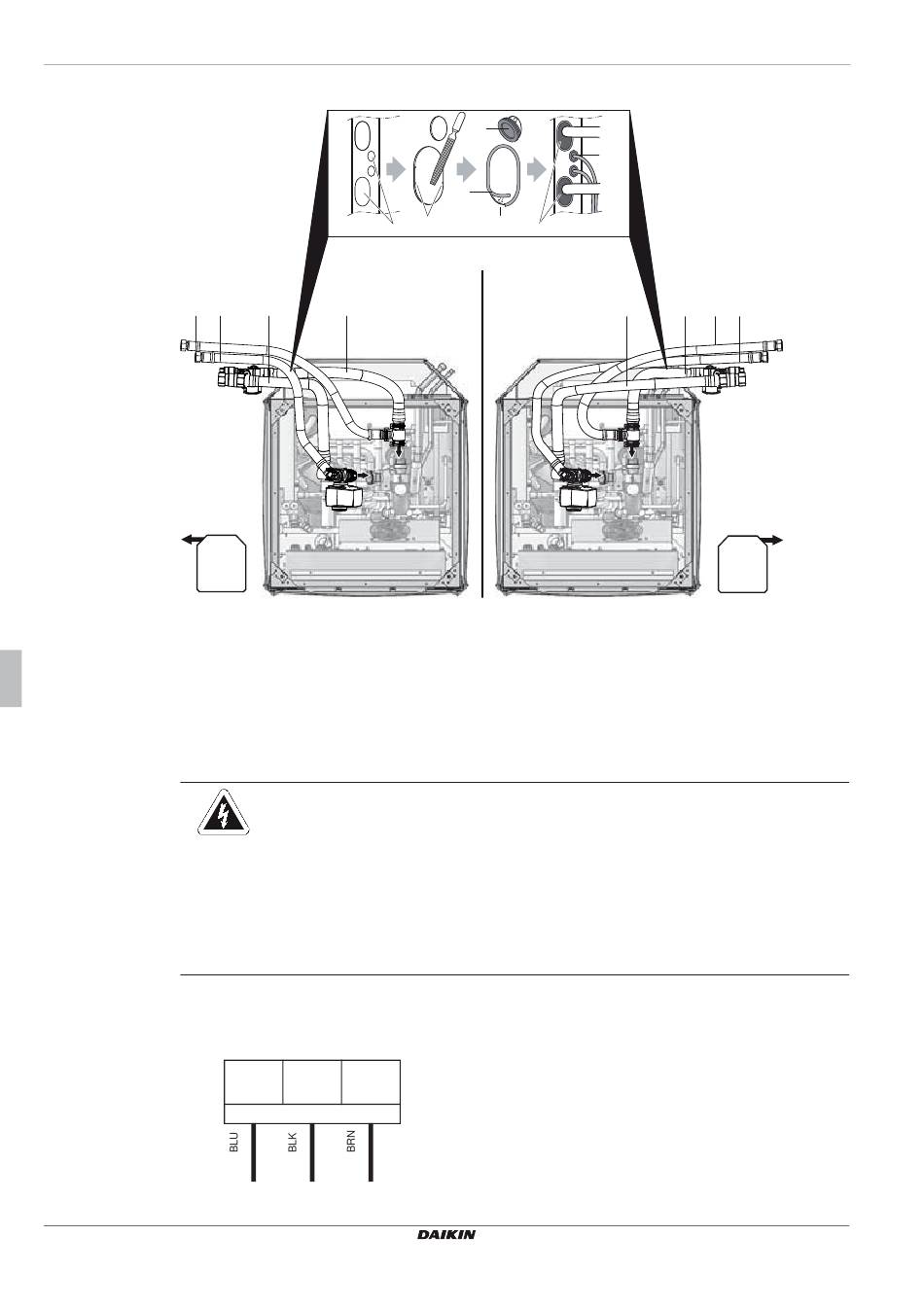

Figure 3-12 Passage des flexibles à l'unité intérieure (vue de dessus)
3.3.4 Connexion électrique
•
Etablir les connexions électriques dans le coffret électrique de l'unité intérieure. Voir l'illustration suivante dans ce but :
Figure 3-13 Connexion électrique de la vanne d'inversion à 3 voies à l'unité intérieure
Notice d'installation
16
1
B1
B2
(1
(1
(1
AVERTISSEMENT !
Les pièces conductrices de courant peuvent causer une électrocution en cas de contact et peuvent entraîner
des blessures et des brûlures mortelles.
•
Avant d'intervenir sur les composants conduisant de l'électricité, veillez à les séparer du circuit
d'alimentation en tension (mettez l'interrupteur principal, le dispositif de sécurité hors tension) et
assurez-vous qu'ils ne pourront pas être remis accidentellement en service.
•
Les connexions électriques doivent uniquement être réalisées par des électrotechniciens spécialisés
qualifiés, dans le respect des normes et directives électrotechniques en vigueur ainsi que des consignes
de la compagnie d'approvisionnement en électricité.
X2M
3
4
5
Vanne d'inversion à 3 voies
N
Y
L
J
I
2
3
4
J
Passe-fil en caoutchouc pour le passage des câbles dans
le boîtier de la paroi arrière
K
Thermistance du ballon d'eau chaude
(1
Eléments livrés avec le kit de montage.
Ballons d'eau chaude pour pompes à chaleur air-eau et
K
B1
B1 A2
A1
(1
(1
EKHWP300/500A
capteurs solaires
4PW66766-1
