INFOSEC E4 LCD Pro 1000 Mode D'emploi page 11

Étape 2 : Connexion aux sorties de l'onduleur

Pour les prises générales, branchez simplement vos appareils à la prise.

Pour la configuration du câblage avec les entrées et/ou sorties du type bornes, suivre les
étapes ci-dessous :
a) Retirer le petit couvercle du bornier
b) Pour les E4 LCD 3000, nous recommandons l'utilisation de cordons d'alimentation de
section 2,5 mm
Pour le type NEMA, nous recommandons l'utilisation de cordons d'alimentation
WG12-10 ou de sections 3,3 mm
entre le secteur et l'entrée d'alimentation pour les opérations de sécurité sur le modèle
3k VA.
c) Une fois terminé le raccordement du câblage, vérifier que les câbles sont solidement fixés.
d) Replacer le petit couvercle sur la face arrière.
Étape 3 : Connexion de la communication

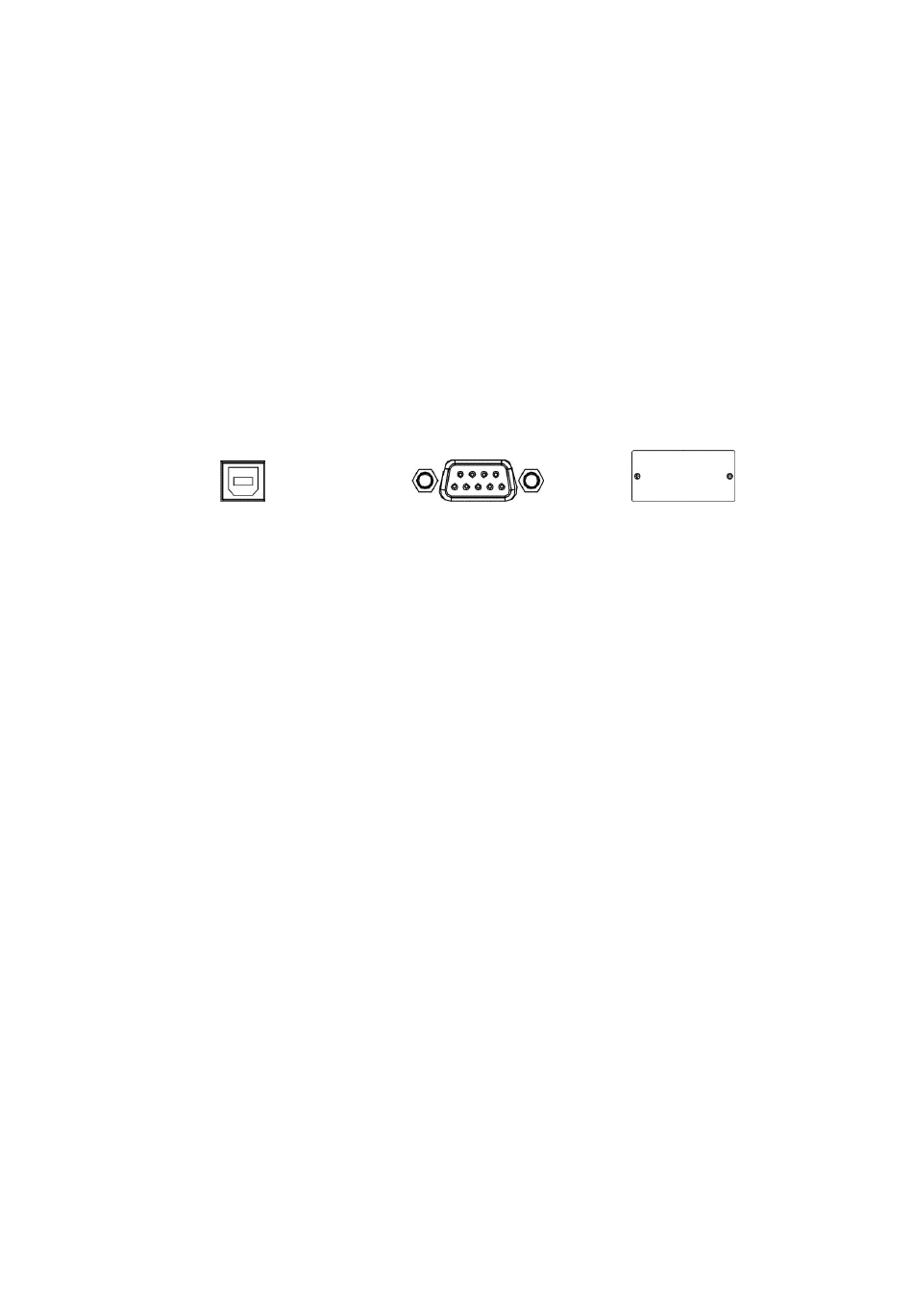

Port de communication port :
Port USB
Dans le but de permettre l'arrêt, le démarrage, la gestion de l'onduleur, la surveillance d'état,
connecter une extrémité du câble de communication au port USB/RS-232 et l'autre extrémité
au port de communication de l'ordinateur. Le logiciel de suivi étant installé, il est possible
d'établir sur l'ordinateur l'horaire d'arrêt, de démarrage et de surveillance de l'état de
l'onduleur.
L'onduleur est équipé d'un slot intelligent qui permet d'insérer soit une carte SNMP soit une
carte AS400. L'installation d'une carte SNMP ou AS400 sur l'onduleur permet l'utilisation
d'options avancées de surveillance et de communication.
Remarque : Un port USB et un port RS-232 ne peuvent pas fonctionner en même temps.
Étape 4 : Mettre l'onduleur en marche
Appuyer pendant deux secondes sur le bouton On/Mute (marche/silence) de la face avant
pour mettre l'onduleur sous tension.
Remarque : Les batteries se chargent complètement pendant les cinq premières heures de
fonctionnement normal. Pendant cette période initiale de charge, les batteries ne peuvent
délivrer leur capacité totale.
Étape 5 : Installer le logiciel
Pour obtenir une protection d'ordinateur optimale, installer le logiciel de surveillance de
l'onduleur pour entièrement configurer l'arrêt de l'onduleur. Suivre les étapes ci-après pour
installer le logiciel de surveillance :
1. Insérer le CD-ROM du logiciel fourni.
2. Suivre les instructions indiquées sur l'écran pour installer le logiciel.
3. Lorsque l'ordinateur redémarre, le logiciel de surveillance va s'afficher sous la forme d'un
icone prise situé dans la zone de notification, près de l'horloge.
Remarque : Vous pouvez utiliser l'onduleur sans connexion de communication USB, SNMP
ou RS232.
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
11
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 03 17 AA 59 209 09
2
ou AWG14.
2 2
à 5,3 mm . Installer également un disjoncteur (40A)
Port RS-232 Intelligent slot
