1. Alimentation
2. Disjoncteur d'entrée
3. Port de communication USB
4. Port de communication RS-232
5. Slot intelligent SNMP (option)
6. Connexion de batteries externes (seulement disponible sur les modèles S)
7. Prises de sortie
8. Disjoncteur de sortie
9. Borne de sortie
2-2. Raccordement et mise en service de l'onduleur
Étape 1 : Connexion de l'entrée de l'onduleur
Brancher l'onduleur directement sur une prise bipolaire (2P+T), mise à la terre. Ne pas se
raccorder sur une rallonge électrique ou un boitier multiprise.
 Pour les modèles 208/220/230/240 VAC : le cordon d'alimentation est fourni avec
l'onduleur.
 Pour les modèles 110/115/120/127 VAC : le cordon d'alimentation est fixé à l'onduleur. La
prise d'alimentation est une prise NEMA 5-15P pour le modèle E4 LCD 1000, et une prise
NEMA 5-20P pour les modèles E4 LCD 1500 et E4 LCD 2000.
INFOSEC UPS SYSTEM – 15, Rue du Moulin – 44880 Sautron – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 03 17 AA 59 209 09
Type NEMA 220V

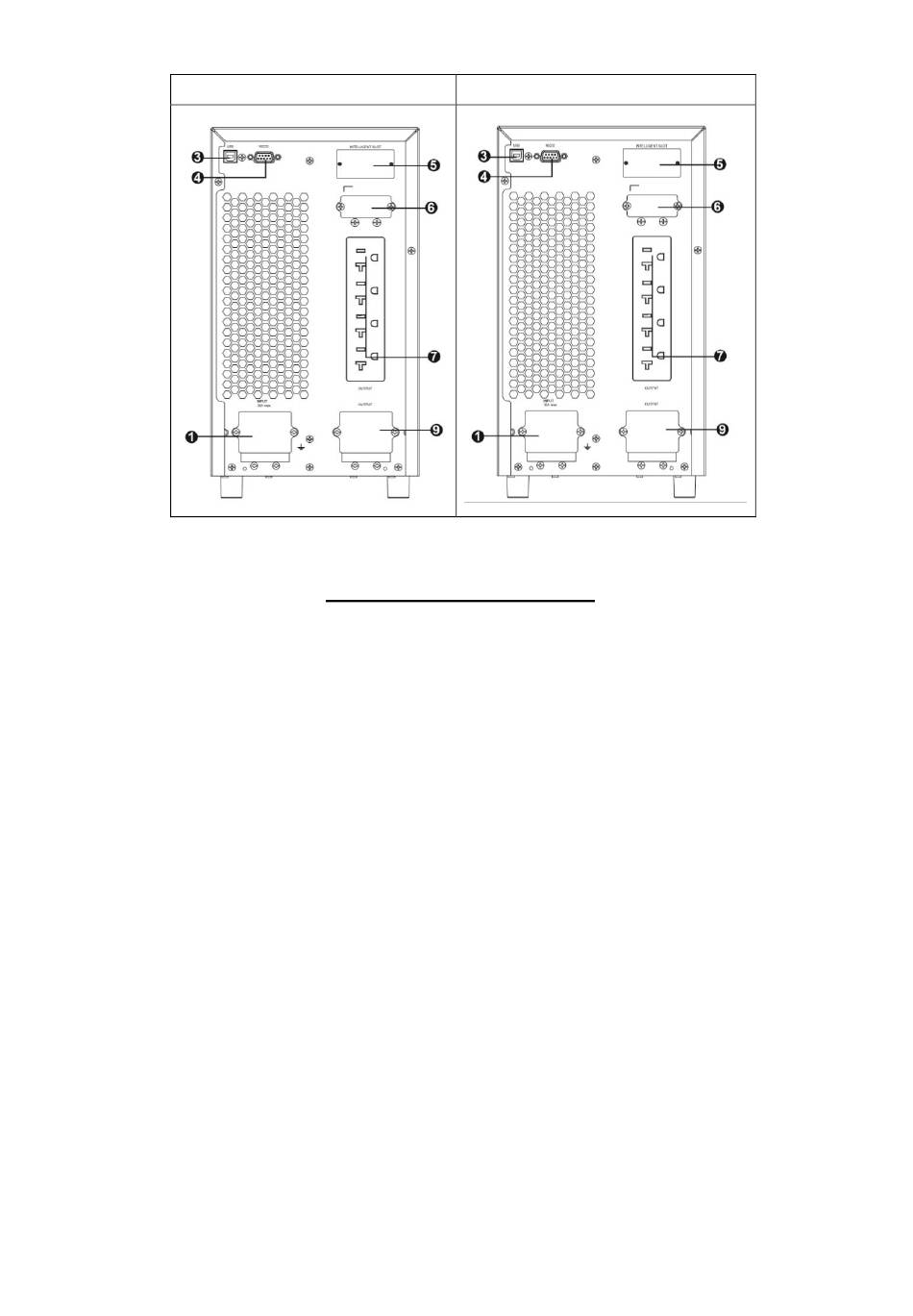

Description de la face arrière
