12.0 INSTALLATION
12.1 MISE EN PLACE
Après avoir déballé l'équipement et préparé la salle du compresseur, mettre la machine en position en vérifiant les
éléments suivants :
● S'assurer qu'il y a suffisamment d'espace autour de la machine pour permettre la maintenance (voir Fig. 12).
● Vérifier que le compresseur repose sur un sol parfaitement plat.
2
4
3
1
S'ASSURER QUE L'OPÉRATEUR PUISSE VOIR TOUTE LA MACHINE À PARTIR DU PANNEAU DE
COMMANDE ET VÉRIFIER QU'IL N'Y A AUCUNE PERSONNE NON AUTORISÉE PRÉSENTE DANS LES
ENVIRONS DE LA MACHINE.
12.2 BRANCHEMENT ÉLECTRIQUE
•
Vérifier que l'état de la tension d'alimentation est la même que la valeur indiquée sur la plaque signalétique de la
machine.
ATTENTION : le compresseur Réf. 3 et le sécheur Réf. 4 ont deux alimentations séparées, respectivement
triphasée et monophasée.
•
Vérifier l'état des conducteurs de ligne et veiller à ce qu'il y ait un câble de mise à la terre efficace.
•
S'assurer de la présence d'un dispositif de coupure automatique en amont de la machine contre les surintensités, avec
un schéma de câblage d'un dispositif différentiel (voir Réf. 1 pour compresseur Réf. 2 pour sécheur).
•
Brancher les câbles d'alimentation de la machine avec le plus grand soin, selon les normes en vigueur.
Ces câbles doivent être comme indiqué sur le schéma de câblage de la machine.
SEUL LE PERSONNEL QUALIFIÉ PROFESSIONNELLEMENT PEUT ACCÉDER AU TABLEAU ÉLECTRIQUE.
COUPER LE COURANT AVANT L'OUVERTURE DE LA PORTE DU PANNEAU ÉLECTRIQUE.
LE RESPECT DES NORMES EN VIGUEUR CONCERNANT LES INSTALLATIONS ÉLECTRIQUES EST
FONDAMENTAL POUR LA SÉCURITÉ DE L'OPÉRATEUR ET POUR LA PROTECTION DE LA MACHINE.
1
1
PROTÉGER LE CÂBLE
D'ALIMENTATION
CÂBLE AVEC UN
CANAL APPROPRIÉ.
COMPRESSEUR À VIS
TRIPHASÉ
CÂBLE D'ALIMENTATION.
CÂBLE D'ALIMENTATION
SÉCHEUR MONOPHASÉ
13
FRANÇAIS

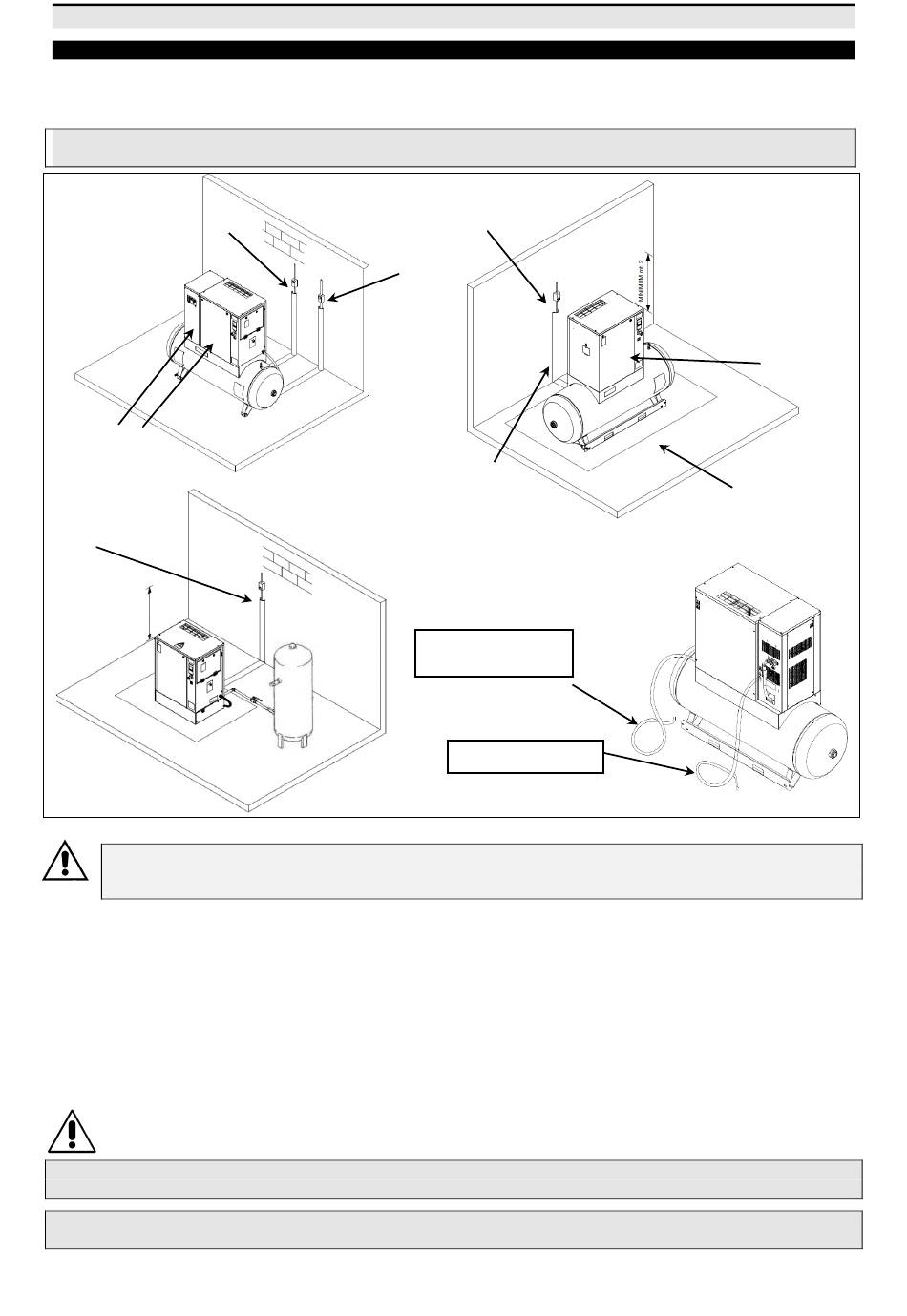

FIG. 12
3
ESPACE POUR LES
OPÉRATIONS DE MAINTENANCE
MINIMUM 1,5 m
