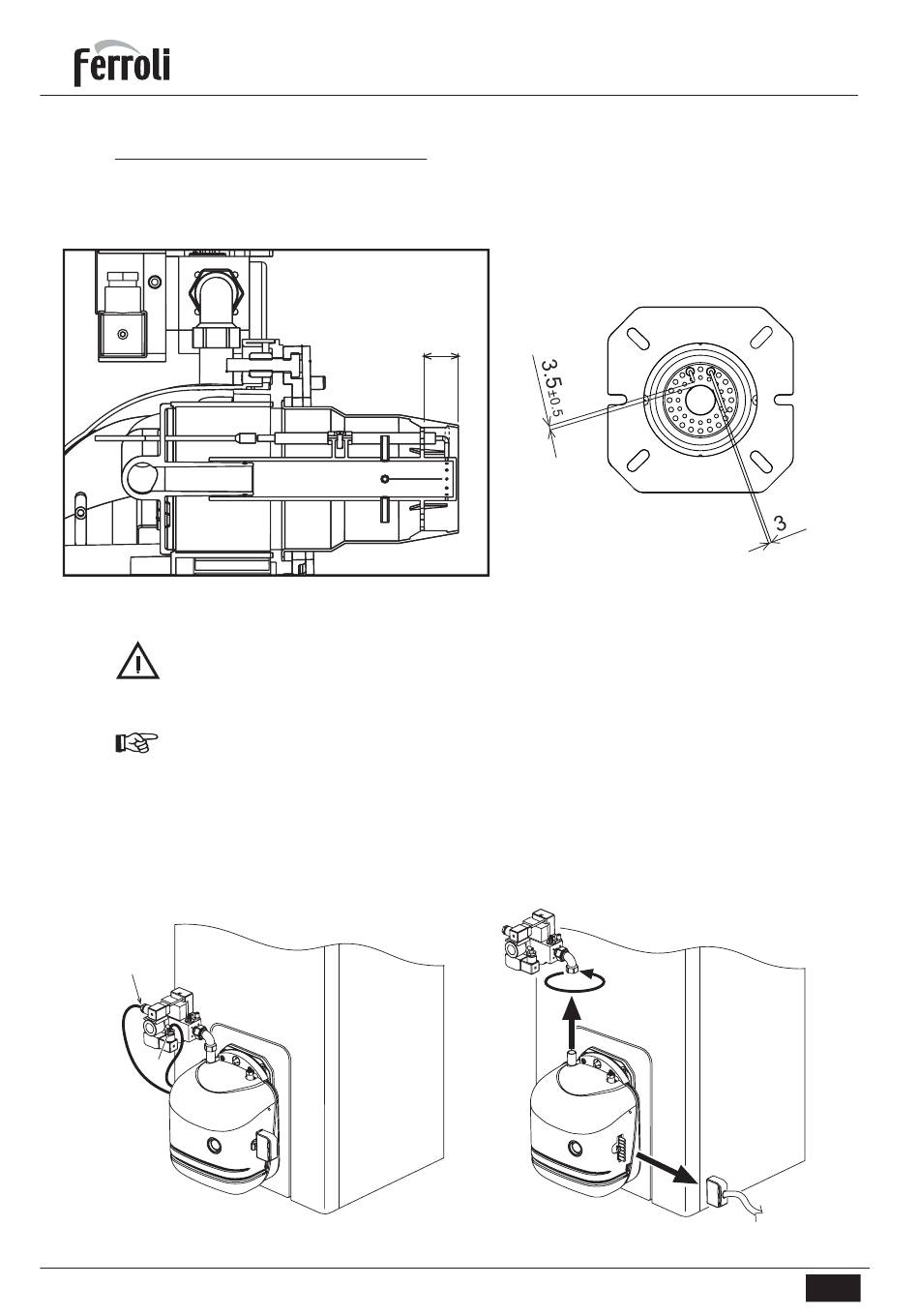

Posicionamiento de los electrodos
Controlar que la posición de los electrodos y del deflector sea correcta, según las cotas que a conti-
nuación se indican.
LA PUNTA DEL ELECTRODO DE ENCENDIDO DEBERÁ QUEDAR EN CORRESPONDENCIA
CON UNO DE LOS AGUJEROS PILOTO.
Es necesario efectuar un control de las cotas tras cada intervención en el cabezal.
Para ello controlar que la tensión eléctrica esté interrumpida y que el gas esté cerrado.
Secuencia de desmontaje
• Cerrar el gas.
• Desconectar eléctricamente el quemador desenchufando el conector "A".
• Desconectar en la válvula los dos enlaces eléctricos "G".
• Retirar la válvula gas "B".
G
G
76
Cabezal de combustión
L
fig. 5
fig. 6
Cod. 3540G431 - 11/2007 (Rev. 00)
SUN M3 - M6
B
A
ES
