Dimenzije
A: Spoljašnji prečnik cevi za tečnost
A: Spoljašnji prečnik gasne cevi
B: Spoljašnji prečnik drenažnog voda
4.3

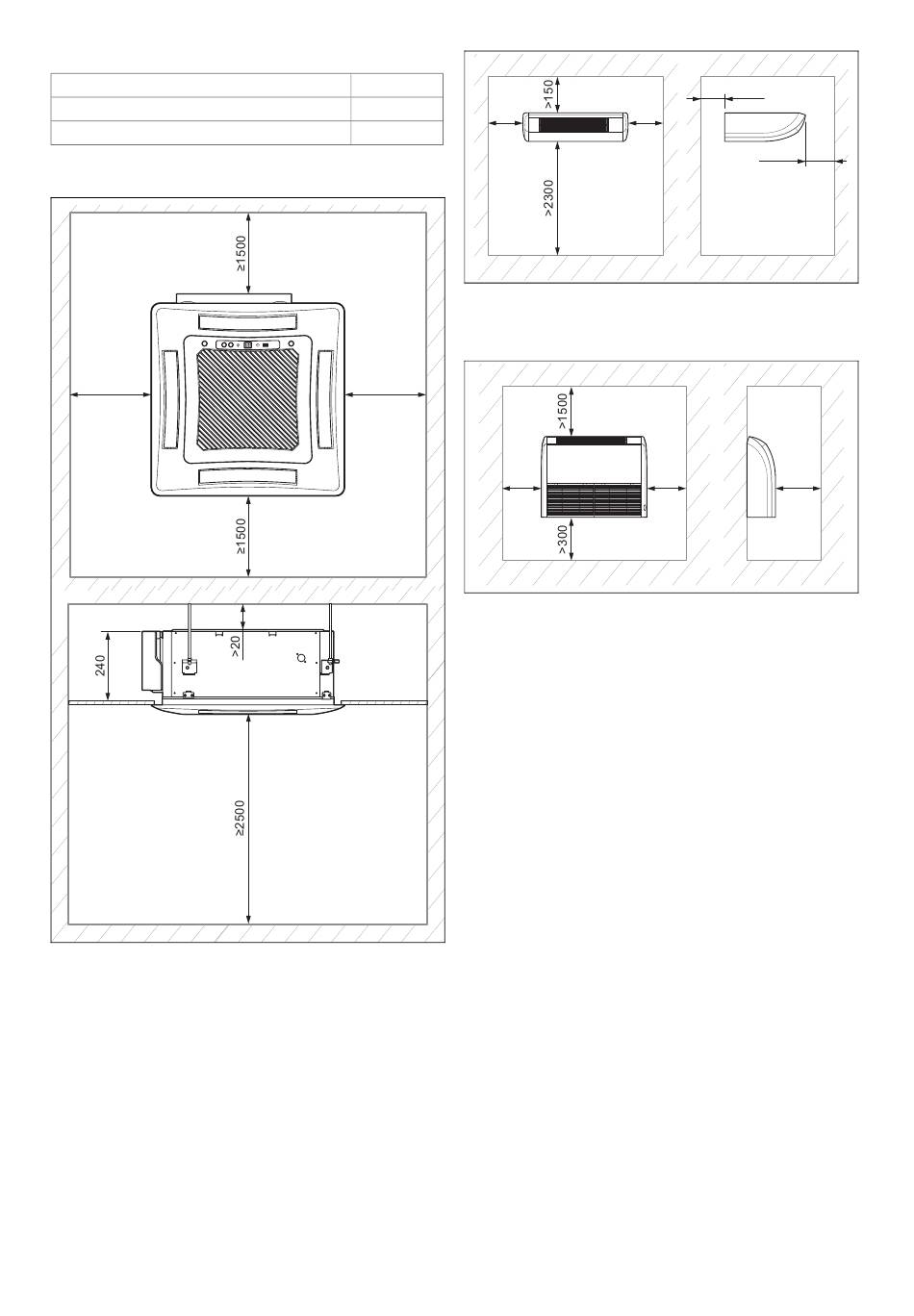

Najmanje rastojanje za instalaciju

≥1500
▶
Pravilno instalirajte i pozicionirajte proizvod za ugradnju
na plafonu, i pri tome vodite računa o najmanjem rastoja-
nju navedenom u planu.
0020250592_04 climaVAIR plus/exclusive Uputstvo za instalaciju i održavanje
1/4"
3/8"
>300
31 mm
▶
Pravilno instalirajte i pozicionirajte proizvod za ugradnju
na plafonu, i pri tome vodite računa o najmanjem rastoja-
nju navedenom u planu.
≥1500
>300
▶
Pravilno instalirajte i pozicionirajte proizvod za ugradnju
na podu, i pri tome vodite računa o najmanjem rastojanju
navedenom u planu.
4.4 Odaberite mesto za montažu spoljašnje

jedinice.

1. Spoljašnja jedinica mora biti montirana na najmanjoj
visini od 300 mm od poda, kako bi zaptivka za otpadnu
vodu mogla biti postavljena na podnožju.
2. Kada jedinicu montirate tako da stoji na podu, onda
proverite da li pod ima potrebnu nosivost.
3. Kada jedinicu montirate na fasadi, onda proverite da li
zid i nosači imaju potrebnu nosivost.
4.5 Kačenje proizvoda
1. Proverite nosivost zida.
2. Obratite pažnju na celokupnu težinu proizvoda.
3. Za zid koristite samo odobreni materijal za pričvršćiva-
nje.
4. Sa građevinske strane obezbedite po potrebi mehani-
zam za kačenje odgovarajuće nosivosti.
5. Okačite proizvod, kako je opisano.
Montaža 4
>300
>300
>1500
>300 >1000
