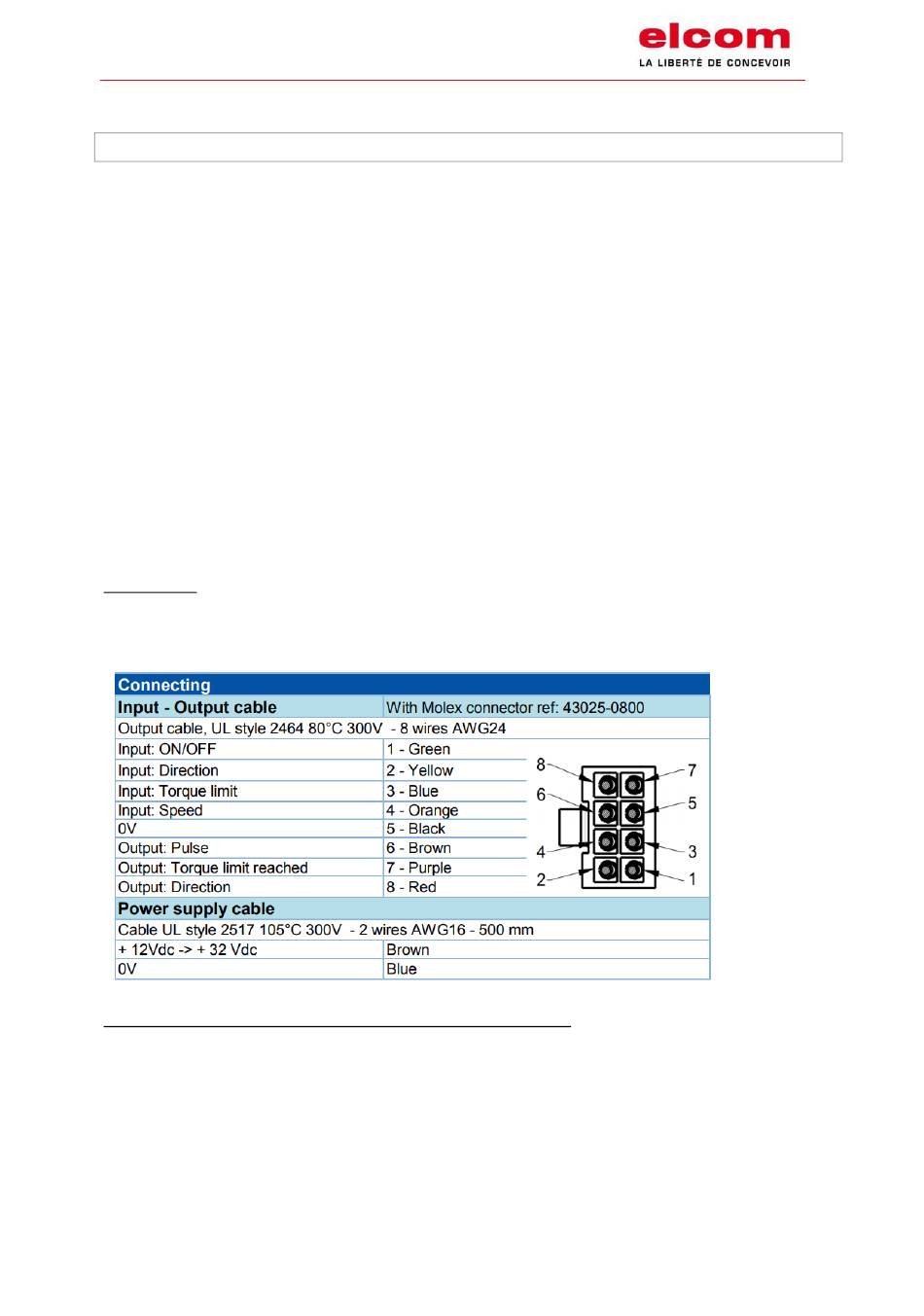

8.2 Unité avec moteur CROUZET :
L'unité est livrée avec un moteur précâblé avec 2 câbles de longueur 500 mm environ.
Un câble de puissance composé de 2 fils :
•
un fil de couleur noir : 0 V
•
un fil de couleur marron : + 24 V
Un câble de commande composé de 8 fils :
•
un fil vert, câblé sur le + 24 V (Permanent)
•
un fil jaune pour le sens d'avance, câblé sur le + 24 V
•
un fil bleu pour limiter le couple, signal 0/10 V
•
un fil orange pour régler la vitesse d'avance, signal 0/10 V
•
le fil noir, câblé sur le 0V
•
un fil marron pour la sortie des impulsions codeur
•
un fil violet pour la sortie de limite de couple atteinte
•
un fil rouge pour la sortie du sens d'avance
ATTENTION : LE FIL MARRON ET LE FIL NOIR DU CABLE DE PUISSANCE AINSI QUE LE FIL VERT DU
CABLE DE COMMANDE DOIVENT ETRE ALIMENTES AVANT LES FILS QUI GERENT LES VITESSES ET LES
SENS DE ROTATION DES MOTEURS.
La vitesse d'avance est réglable par un signal 0/10 V (fil orange) :
Vitesse minimum :
9 m/min – Valeur du signal = 4.2 V (environ 1680 tr/min moteur)
12 m/min – Valeur du signal = 5.6 V (environ 2240 tr/min moteur)
15 m/min – Valeur du signal = 7 V (environ 2800 tr/min moteur)
16 m/min – Valeur du signal = 7.4 V (environ 2968 tr/min moteur)
Vitesse maximum :
19 m/min – Valeur du signal = 8.8 V (environ 3528 tr/min moteur)
I02-142 Notice d'utilisation et
de maintenance des
unités TLM1000 ITS 24 V
Version 02
(notice originale)
Page 23 sur 37
