Manuel d'utilisation
Endoscope vidéo
Modèles BR200 et BR250
GlobalTestSupply
www.
.com
d Quality Products Online at:
sales@GlobalTestSupply.c

Publicité

loading

Sommaire des Matières pour Extech Instruments BR200

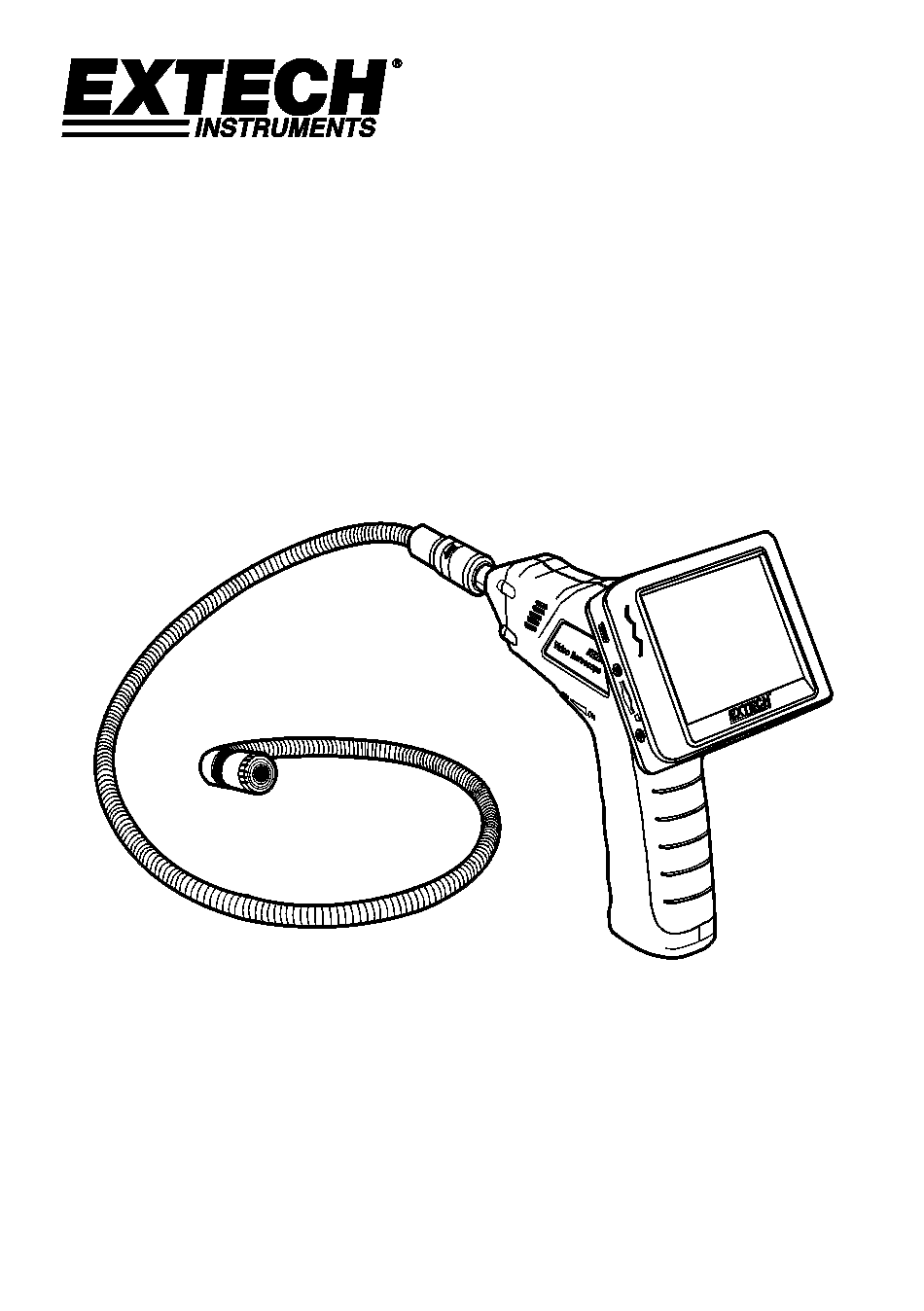

  • Page 1 Manuel d’utilisation Endoscope vidéo Modèles BR200 et BR250 GlobalTestSupply www. .com d Quality Products Online at: sales@GlobalTestSupply.c...
  • Page 2 Introduction Nous vous félicitons d’avoir fait l’acquisition de l’endoscope vidéo Extech BR200 (tête de caméra de 17 mm) ou BR250 (tête de caméra de 9 mm). Cet instrument a été conçu pour être utilisé comme un appareil d’inspection à distance. Il peut être utilisé pour scruter des endroits difficiles, puis fournir une vidéo et des images en temps réel, qui peuvent être enregistrées.
  • Page 3 Menu Bas. 10 Commutateur On/Off 11 Témoin d’alimentation 12 Port USB 13 Sortie vidéo 14 Logement de carte SD 15 Prise d’alimentation électrique 16 Réinitialisation 17 Entrée du signal BR200/250-fr-FR_v7.6 7/17 GlobalTestSupply www. .com d Quality Products Online at: sales@GlobalTestSupply.c...
  • Page 4 Insérez la carte en dirigeant la flèche vers le logement de carte mémoire. Appuyez légèrement sur la carte jusqu’à ce que celle-ci se verrouille dans le logement à ressorts. Pour retirer la carte, appuyez légèrement sur celle-ci, puis relâchez-la afin qu’elle soit éjectée du logement. BR200/250-fr-FR_v7.6 7/17 GlobalTestSupply www.
  • Page 5 Insérez le câble vidéo dans la fiche VIDEO OUT de l’écran. Branchez l’autre extrémité du câble dans la fiche VIDEO IN d’une TV ou de tout autre écran. L’écran LCD va vous transmettre une image vidéo de haute qualité. BR200/250-fr-FR_v7.6 7/17 GlobalTestSupply www.
  • Page 6 7. Utilisez les accessoires fournis pour vous aider à récupérer de petits objets. LCD Réinitialiser Si le moniteur LCD BR200/BR250 ne s'allume pas, ou si elle s'éteint en cours d'utilisation, suivez les étapes ci-dessous pour effectuer une réinitialisation de l'alimentation: 1.
  • Page 7 Remarque : Les vidéos sont automatiquement sauvegardées toutes les 30 minutes. Lorsque la carte SD est presque pleine, l’icône de carte SD se change en « F ». Il est impossible d’enregistrer une vidéo lorsqu'aucune carte SD n’est insérée dans le logement. BR200/250-fr-FR_v7.6 7/17 GlobalTestSupply www.
  • Page 8 Il convient toutefois de préciser qu’un dossier non vide ne peut être supprimé. Supprimez tous les fichiers d’un dossier avant de supprimer le dossier lui-même. Si l’utilisateur essaie de supprimer un dossier qui n’est pas vide, le message suivant s’affichera : FOLDER NOT EMPTY (DOSSIER NON VIDE) BR200/250-fr-FR_v7.6 7/17 GlobalTestSupply www. .com d Quality Products Online at: sales@GlobalTestSupply.c...
  • Page 9 Utilisez les touches fléchées pour mettre en surbrillance l’icône DEFAULT (rouge) Appuyez sur OK et l’écran de sélection DEFAULT s’affichera (YES, NO) Utilisez les touches fléchées pour mettre en surbrillance la réponse souhaitée Appuyez sur OK pour accepter la sélection et quitter BR200/250-fr-FR_v7.6 7/17 GlobalTestSupply www. .com d Quality Products Online at: sales@GlobalTestSupply.c...
  • Page 10 Élimination : ne pas disposer de cet instrument dans les déchets ménagers. L'utilisateur s'engage à retirer de la périphériques à un point de collecte pour l'élimination des équipements électriques et électroniques. BR200/250-fr-FR_v7.6 7/17 GlobalTestSupply www. .com d Quality Products Online at:...
  • Page 11 Spécifications CAMÉRA Capteur d’images CMOS Total de pixels (NTSC) BR200 : 712 x 486 BR250 : 640 x 480 Angle de vue horizontal BR200 : 50 degrés BR250 : 45 degrés Fréquence de transmission 2 468 MHz Point focal BR200 : 20 cm (8”) BR250 : 10 cm (4”)

Ce manuel est également adapté pour:

Br250
