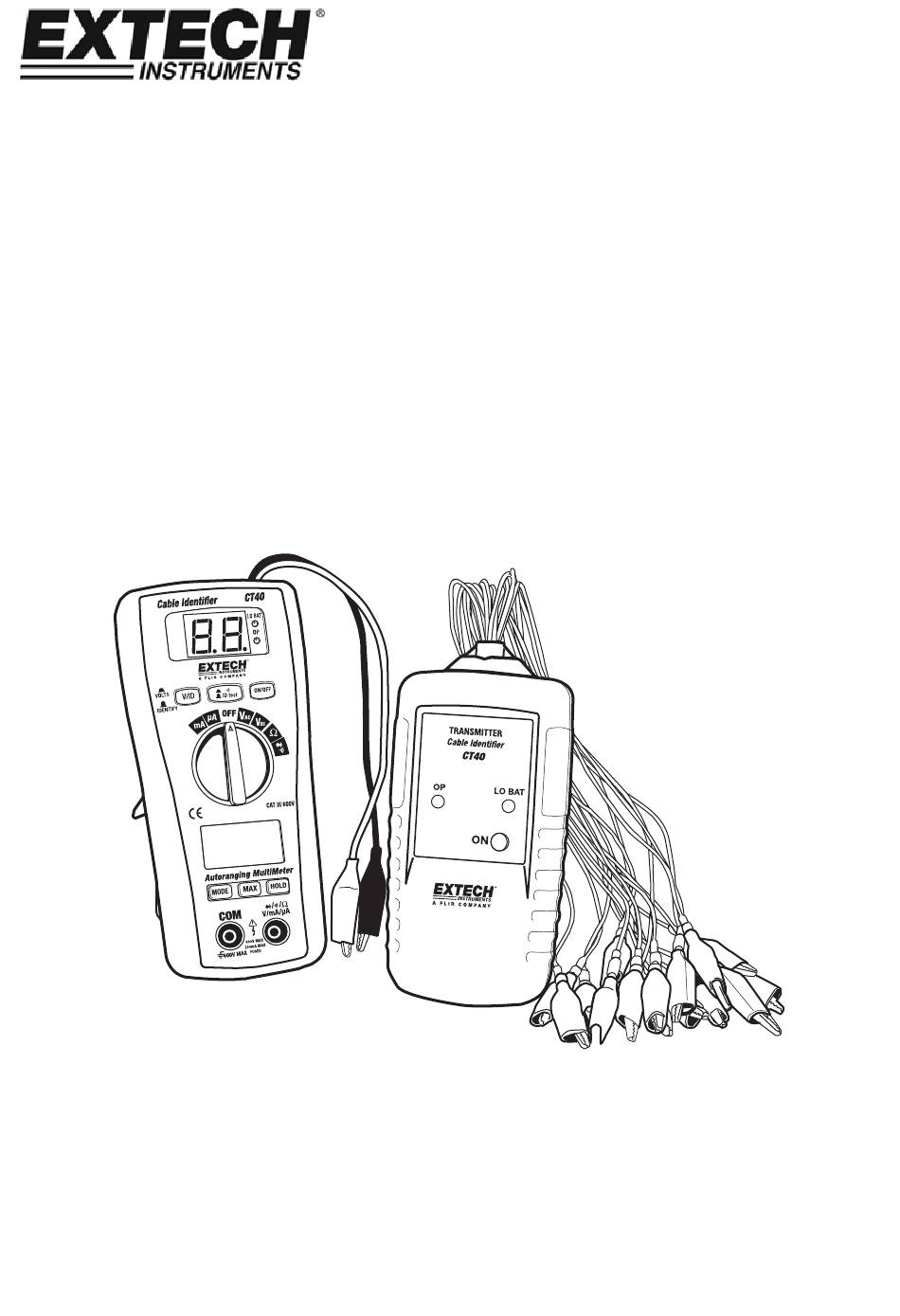

- Page 1 Manuel d’utilisation Testeur de câblage et multimètre numérique Modèle CT40...
-
Page 2: Symboles De Sécurité

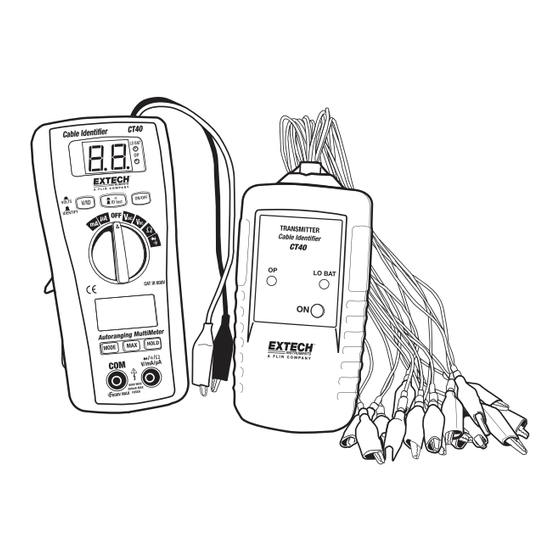

Introduction Toutes nos félicitations pour votre acquisition de l’Extech CT40. Le CT40 est un testeur de câblage employant un émetteur/récepteur qui permet d’identifier, pour chaque entrée d’un conducteur, sa sortie correspondante au sein d’un câble multiconducteur. Les fonctions de multimètre numérique de l’appareil de mesure permettent une mesure aisée de la tension CA/CC, du courant CA/CC, de la... -
Page 3: Description De L'appareil
LO BAT Témoin de niveau de charge faible Témoin de fonctionnement OP Indicateur de sélection de gamme automatique Test de diode Continuité Maintien d’affichage Indicateur de charge faible 10. Unités 11. Affichage des unités DMM 12. Indicateurs CA/CC CT40-EU-FR V1.7 1/13... -
Page 4: Fonctionnement
Branchez les pinces crocodile du récepteur à chaque extrémité du câble en cours de test. Lorsque l’écran indique « UU », cela signifie que le câble est sous tension. Trouvez puis déconnectez la source d'alimentation avant de procéder au test du câble. CT40-EU-FR V1.7 1/13... -
Page 5: Fonctions Du Multimètre Numérique
Lisez la résistance affichée sur l’écran. ATTENTION : Veillez à couper l’alimentation de l’unité testée et à libérer tous les condensateurs, avant d’effectuer toute mesure de la résistance, afin d’éviter tout risque d’électrocution. CT40-EU-FR V1.7 1/13... -
Page 6: Test De Continuité
Appuyez de nouveau sur la touche data HOLD pour revenir en mode de fonctionnement normal. Mise hors tension automatique La fonction de mise hors tension automatique permet de mettre hors tension l‘appareil de mesure, au bout de 15 minutes d’inactivité. CT40-EU-FR V1.7 1/13... -
Page 7: Entretien
• Ne mélangez jamais les types de piles. Toujours installer des piles neuves du même type. ATTENTION : Veillez à ne pas utiliser l’appareil tant que le couvercle du compartiment à pile n’est pas fermé solidement, afin d'éviter tout risque d’électrocution. CT40-EU-FR V1.7 1/13... -
Page 8: Spécifications
Température de fonctionnement 0 °C à 40 °C (32 °F à 104 °F) Température de stockage -10°C à 50°C (14 °F à 122 °F) Test de continuité Seuil audible entre 15Ω et 1000Ω Vérification de la tension de câblage 5 V à 16 V CC CT40-EU-FR V1.7 1/13... -
Page 9: Précision
2000 M (5 % en lect + 8 chiffres) 20 M Copyright © 2013 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme Certifié ISO-9001 www.extech.com CT40-EU-FR V1.7 1/13...
