Diagrama De Conectividad Completo - Chacon OMNIVISION Manuel D'utilisation

Artículo Conector físico
1 Entrada de SUMINISTRO ELÉCTRICO
2 Salida de vídeo
3 Entrada de vídeo
4 Entrada de audio
5 Entrada de alarma
Salida de alarma
RS485
RS232
+12V
6 Red
7 Salida VGA
8 Salida de audio
9 Ventilador

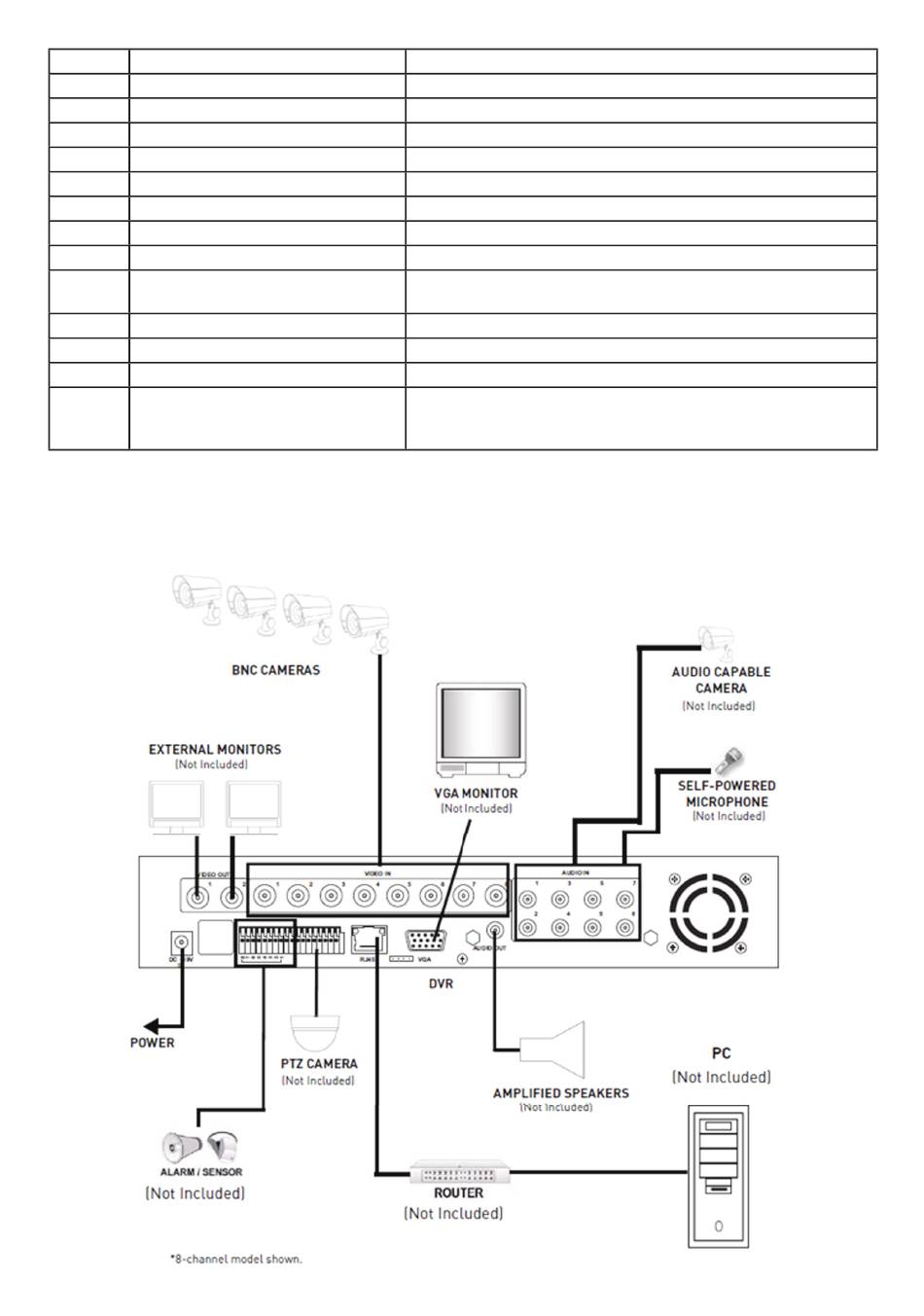

4.3 DIAGRAMA DE CONECTIVIDAD COMPLETO

Ejemplo: 8 canales
Descripción del conector
CC 19 V/3,42 A(3 A)
Dos salidas de vídeo para conectar el TV o el monitor (BNC).
Para conectar una entrada de señal de vídeo analógica (BNC).
Para conectar la señal de audio
Entrada de alarma de 8 entradas y salidas
Salida de entrada y salida para alarma
RS 485 para conectar PTZ
Para conectar el PC
Suministro eléctrico para relé de CC y corriente de 100 MA (asegúrese
de que no puedan producirse cortocircuitos).
Para conectar Ethernet
Opcional
Para conectar salida de audio
Verifi que el funcionamiento del ventilador al realizar las tareas de
mantenimiento diario y cámbielo por uno nuevo si se detectan prob-
lemas.
31
