Montage/Raccordement
Raccordements
Pour la structure de la commande, reportez-vous au catalogue ad hoc.
Danger de blessure par électrocution !
• Le raccordement ne peut être effectué que par un
électricien autorisé !
Attention !
• L'appareil n'offre qu'une protection contre touché de la
main et non une protection de contact.
• Ne pas plier, raccourcir ou rallonger l'antenne.
• La touche de programmation P ne doit être utilisée
qu'avec un outil isolé (4 kV de résistance diélectrique).
Condition : Boîte de dérivation interrupteurs d'une profondeur de
ø 60 mm.

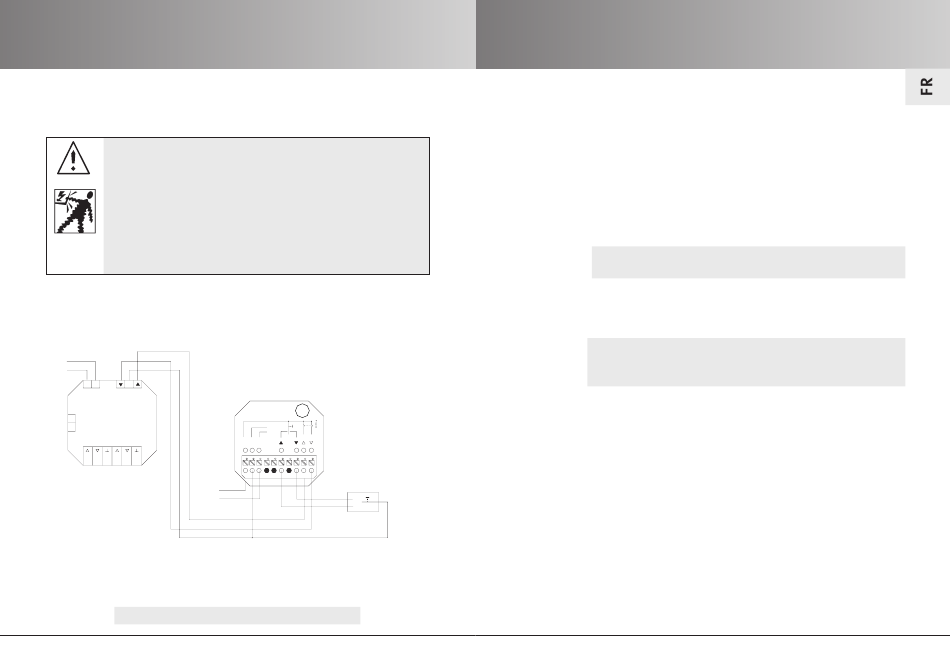

1. Raccordez les câbles dénudés sans bague d'extrémité comme
suit:
Réseau
L
N
N L
C
AstroTec
Individuel
Central
1
2
3
4
5
6
Réseau
L
N
2. Programmez l'Invio-868 dans les récepteurs (voir chapitre
«Programmation radio»).
3. Placez l'Invio-868 dans la boîte.
Remarque : Veillez à une pose optimale de l'antenne.
FR-5
Invio-868
elero
230V/50Hz
Entrée
Entrée
L L N
Bouton poussoir
pour store vénitien
Explications
v b Bornes de raccordement pour bouton poussoir de store
vénitien
Un bouton poussoir de store vénitien peut être raccordé au niveau
de ces entrées.
V B Bornes de raccordement pour appareils ProLine
Un raccordement de tous les appareils sans potentiel peut être
réalisé au niveau de ces bornes. Cependant, seuls des appareils de
la famille ProLine sont aptes à utiliser tous les signaux.
Remarque : Les appareils ProLine raccordés doivent être réglés
sur UNITÉ INDIVIDUELLE DE COMMANDE.
Programmation radio
Programmation de l'émetteur/du canal
Condition : Le Invio-868 doit être installé. Le bouton poussoir ou
un autre appareil de commande ProLine doivent
également être raccordés.
1. Dans le cas de récepteurs déjà installés, déclenchez le fusible
pour l'enclencher à nouveau après quelques secondes.
Le récepteur est prêt à être programmé durant 5 minutes.
2. Appuyez sur la touche P au niveau de l'Invio-868 ou d'une
télécommande manuelle.
Le récepteur est alors prêt à être programmé.
3. En vue de définir l'occupation des touches, appuyez, juste après
le début de la montée (1 sec.), sur la touche MONTÉE au niveau
du bouton poussoir ou de l'appareil de commande.
Le tablier s'arrête brièvement.
Appuyez, juste après le début de la descente, sur la touche
DESCENTE au niveau du bouton poussoir ou de l'appareil de
commande.
Le tablier s'arrête.
L'Invio-868 est programmé.
FR-6
