3.

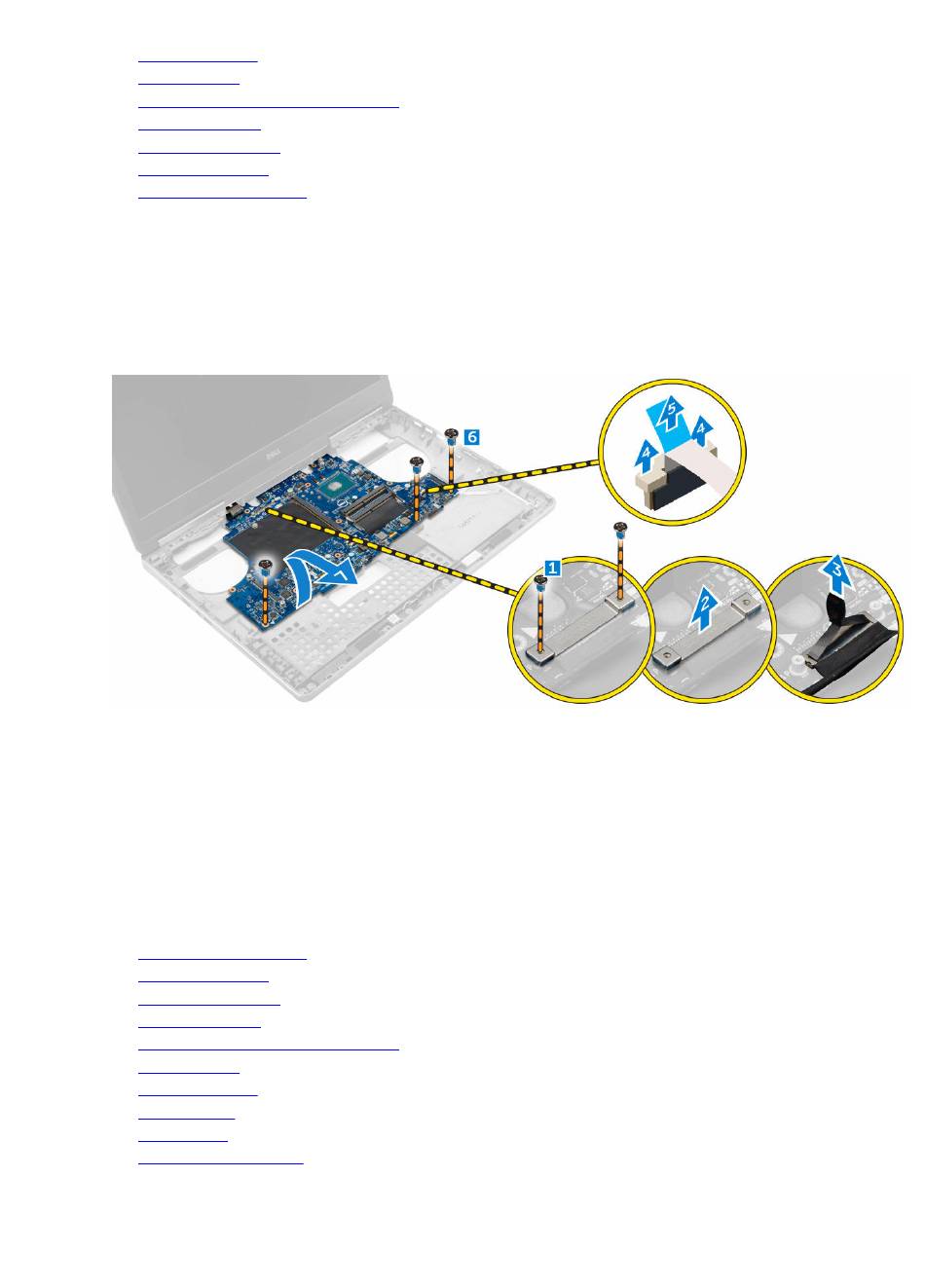

Suivez les étapes suivantes telles qu'indiquées dans l'illustration :
a. Retirez les vis qui fixent la protection à la carte système [1].
b. Soulevez la protection pour la retirer de l'ordinateur [2].
c. Débranchez le câble eDP [ 3].
d. Soulevez la languette et débranchez le câble du connecteur d'alimentation [4, 5].
e. Retirez les vis qui fixent la carte système à l'ordinateur. [6].
f. Soulevez la carte système pour la retirer de l'ordinateur [ 7].
Installation de la carte système
1.
Placez la carte système dans sa position d'origine sur l'ordinateur.
2.
Serrez les vis pour fixer la carte système à l'ordinateur.
3.
Connectez les câbles suivants :
a. connecteur d'alimentation
b. eDP
4.
Installez :
a.
Dissipateur de chaleur
b.
carte d'E/S droite
c.
carte d'E/S gauche
d.
le repose-mains
e.
Port du connecteur d'alimentation
f.
la carte vidéo
g.
Disque SSD M.2
h.
carte WWAN
i.
carte WLAN
j.
la mémoire principale
