FONCTIONNEMENT
3.3
Fonctions opérationnelles
3.3.1
Principe opérationnel
Le système fonctionne sur le principe du miroir refroidi, c'est à dire qu'un échantillon gazeux
est passé sur la surface d'un miroir poli contenu dans le boîtier d'un capteur ouvert. À une
température dépendant de la teneur en humidité dans le gaz, et de la pression opérationnelle,
l'humidité contenue dans le gaz se condense sur la surface du miroir.
Un système optique est utilisé pour détecter le moment où cela se produit. Cette information
est utilisée pour contrôler la température du miroir et maintenir une épaisseur constante de
la couche de condensation sur la surface du miroir.
Le système fonctionne en éclairant le miroir au moyen d'une LED. La lumière réfl échie est
mesurée par un photodétecteur et cette quantité de lumière est enregistrée en tant que point
de référence. Lorsque de l'humidité se forme sur le miroir, le niveau de lumière réfl échie
diminue. En comparant à tout moment ce signal avec le point de référence, le système sera
en mesure de contrôler le circuit d'entraînement à effet Peltier pour chauffer ou refroidir le
miroir afi n de maintenir l'épaisseur de fi lm souhaitée de condensation sur la surface du miroir.
À un point d'équilibre, où le taux d'évaporation et la vitesse de condensation à la surface du
miroir sont égaux, la température du miroir, lue par un thermomètre à résistance de platine
PT100 intégré dans le miroir, représente le point de rosée.
3.3.2
Cycle opérationnel
Lors de la mise sous tension initiale, l'appareil lance un cycle de DCC durant 4 minutes. Cela
réchauffe le miroir à 20 °C (36 °F) au-dessus de la température du capteur. Cela garantit que
toute l'humidité est chassée de la surface du miroir.
Le miroir est maintenu à cette température pendant la durée du cycle de DCC. Pendant le cycle
de DCC, DATA HOLD fi xe la sortie du canal 1 en mA à la valeur lue avant que ne commence
le cycle de DCC. DATA HOLD dure généralement 4 minutes à compter de la fi n d'un cycle de
DCC, ou jusqu'à ce que l'instrument ait atteint le point de rosée. Cette procédure est en place
pour empêcher tout système connecté aux sorties de recevoir une lecture « erronée ».
La période de mesure commence dès la fi n de la période de DCC. Durant celle-ci le système
de contrôle diminue la température du miroir jusqu'à ce qu'elle atteigne le point de rosée.
Le capteur prend un peu de temps pour régler le point de rosée. La longueur de ce délai de
stabilisation dépend de la température du point de rosée. La fi n d'un cycle de DCC réinitialise
le compteur d'intervalle, ce qui signifi e qu'un autre DCC va débuter (par défaut) dans 4
heures. Une fois que la mesure est stable, DATA HOLD s'efface, et la sortie du canal 1 en mA
reprend son fonctionnement normal.
14
Manuel de l'utilisateur Optidew

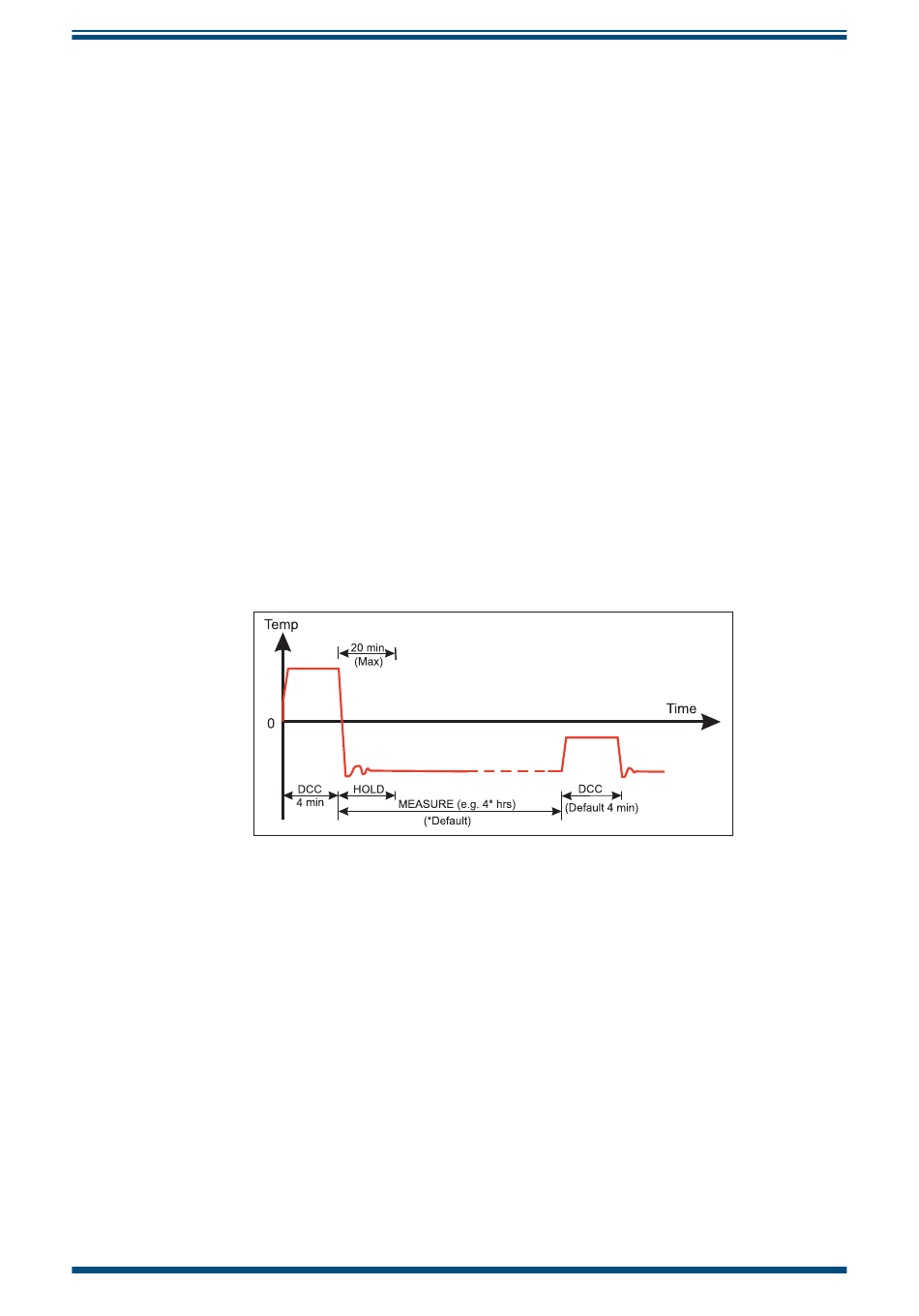

Figure 4
Cycle opérationnel
97430 Édition 2.1, Juin 2017
