1.8
Montage d'accessoires spéciaux
1.8.1 Montage d'un isolant ou d'une couverture isolante
Caractéristiques d'isolation pour hautes températures recommandées par l'usine:
Température
De -18 °C à +121 °C
De +122 °C à +260 °C
De +261 °C à +538 °C
• L'épaisseur doit être de 1,3 cm lorsque l'indicateur de niveau
magnétique est associé à des contacteurs ou à un transmetteur.
• L'isolation utilisée est une couverture en céramique de 3,6 kg
de densité.
• Toutes les couvertures isolantes amovibles sont fixées à l'indicateur
de niveau magnétique par des bandes velcro. Aiguilles de
matelassage disponibles en option.
• Toutes les couvertures isolantes amovibles sont cousues avec du
fil téflon ignifuge.
• Guide haute température pour l'indicateur de niveau/débit à
montage latéral: consulter l'usine pour obtenir des directives
spécifiques relatives aux températures.
Caractéristiques d'isolation cryogénique recommandées par l'usine:
Température
De 0 °C à -73 °C
De -74 °C à -196 °C
• But: maintenir la basse température requise du fluide procédé à mesurer.
• Tous les joints d'isolation seront décalés.
• Tous les joints d'isolation seront scellés avec un mastic non aéré résistant
à l'humidité.
• Les joints d'enveloppe devant résister aux intempéries seront étanchés
avec un mastic résistant aux intempéries.
• L'enveloppe résistante aux intempéries sera scellée à l'extension pour
basses températures de 5 ou 10 cm avec un mastic résistant aux
intempéries.
• La face de l'extension pour basses températures doit toujours être
exposée.
• Les appareils cryogéniques seront des indicateurs à palettes.
46-638 Indicateurs de niveau de liquide magnétiques
Epaisseur
Revêtement
1,3 cm
Tissu de silicone résistant aux intempéries
2,5 cm
5 cm
Tissu de silicone revêtu d'aluminium
résistant aux intempéries
Epaisseur
5 cm
10 cm
Revêtement
Enveloppe en aluminium lisse
de 0,40 mm pour extérieur
avec pare-vapeur
Enveloppe
Tissu de silicone résistant aux intempéries

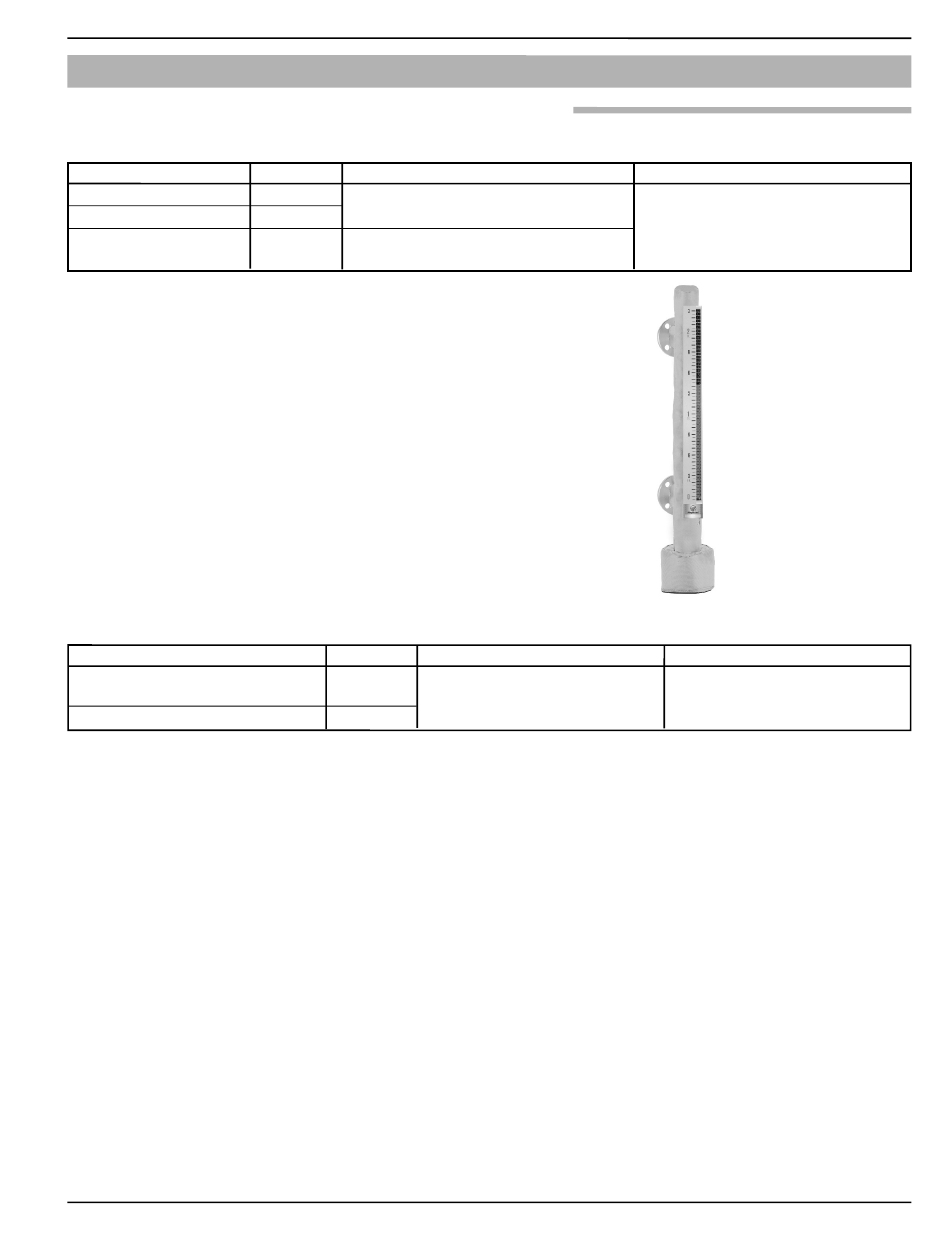

Figure 1
Indicateur de niveau
magnétique isolé pour
basse température
Enveloppe
Enveloppe en polyuréthane
résistante aux intempéries
avec pare-vapeur
7
