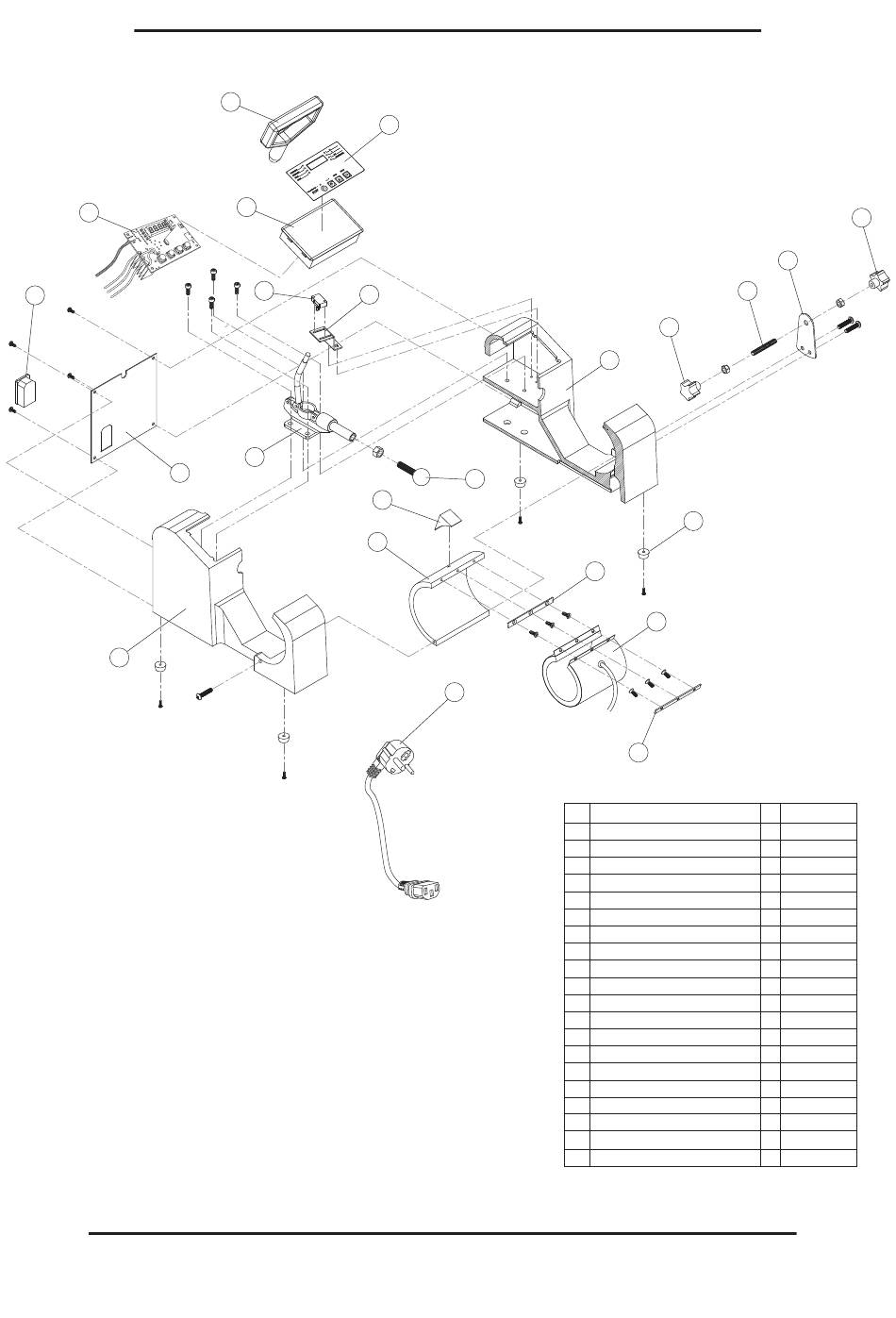

5.3 Schéma éclaté et liste des pièces détachées
10
13
12
1
11
18
19
9
8
7
4
3
1
6
5
20
Piéce Description
1
Socle
2
Élément chauffant
3
Mâchoire amovible
4
Bloc de réglage de la pression 1 ASM4
5
Plaque de retenue de l'élément 2 ASM5
6
Molette de réglage de la pression 1 ASM6
7
Commutateur
8
Support de microrupteur
9
Microrupteur
10 Unité de commande
11 Poignée
12 Plaque arrière
13 Douille + fusible 1.3 A
14 Molette étoilée
15 Tige filetée
16 Support de butée
17 Pieds en caoutchoucs
18 Fasce de PVC
19 Logement en plastique
20 Forces fil et prise 230V
16
15
14
17
2
5
Qu. PIN No.
1 ASM1
1 ASM2
1 ASM3
1 ASM7
1 ASM8
1 ASM9
1 ASM10
1 ASM 1
1 ASM12
1 ASM13
2 ASM14
1 ASM15
1 ASM16
4 ASM17
1 ASM18/N
1 ASM19
1 BMC620
