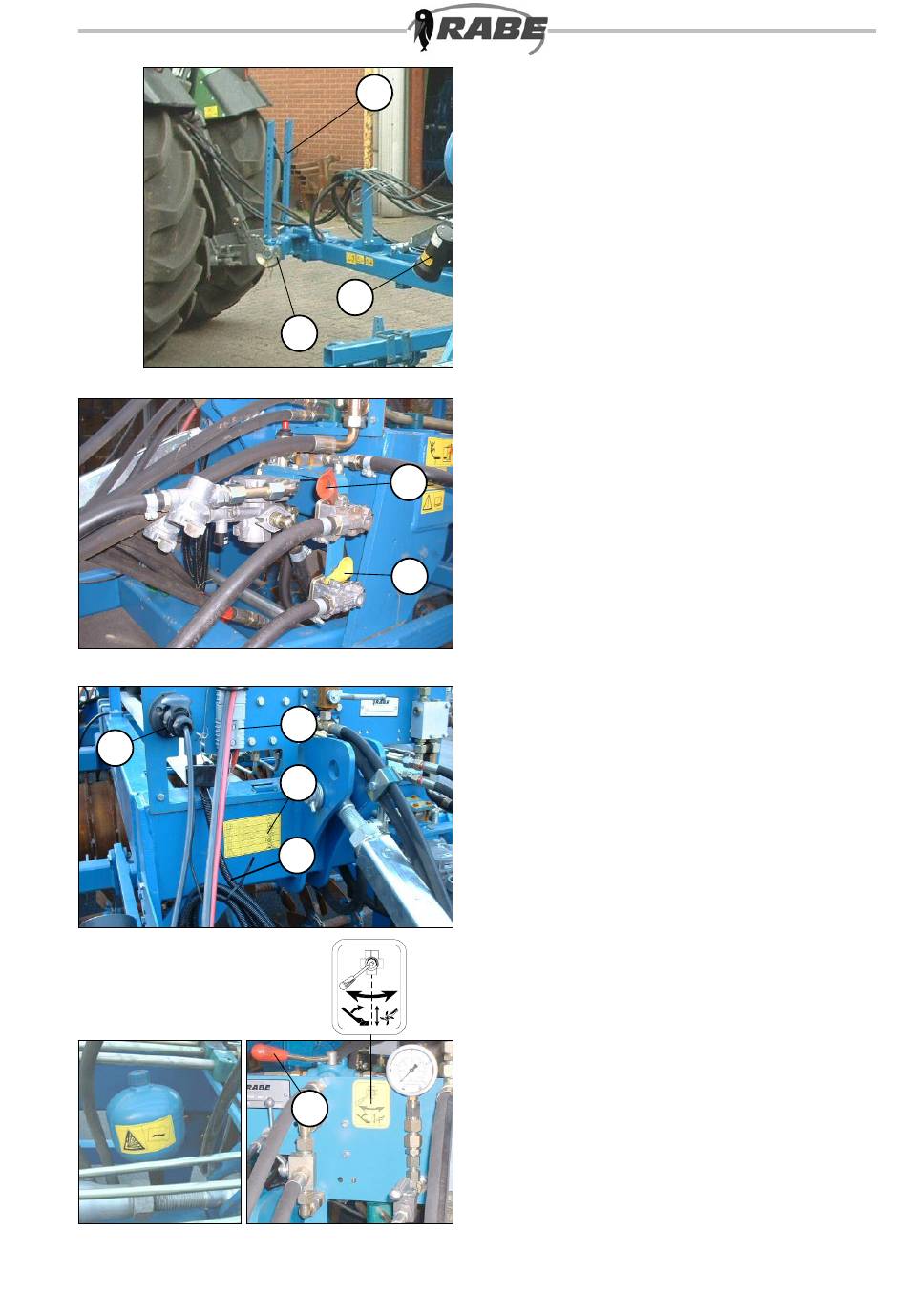

1. Attelage
1.1 Attelage de l'outil
Attelage demi-axe/barre inférieure (6/1). Bien
assurer le dispositif .
Fixer au centre barre inférieure et tracteur.
Relever les béquilles(6/2).
1.2 Frein
Raccorder la conduite du frein signalée en
jaune (7/2).
Raccorder la conduite du frein signalée en
rouge (7/1).
Après la remontée de pression dans le système
de freinage, le frein à ressort se desserre.
1.3 Raccordements électriques
Trois raccordements électriques sont situés sur
la partie frontale de la machine:
- câble d'alimentation (8/1) pour l'alimenta-
tion de
l'entraînement de dosage électrique.
- câble de commande (8/2) comme raccor-
dement pour
l'ordinateur de semis
- câble de connexion (8/3) pour l'éclairage
du semoir tracté.
1.4 Raccordements hydrauliques (8/4)
Selon l'équipement de l'outil, les raccorde-
ments hydrauliques suivants seront néces-
saires:
- commande à action simple avec retour
sans
pression Ø 22mm pour la commande hy-
draulique de la
soufflerie. (raccordement à fiche réf. nº 4).
- commande à action double pour le chariot
porteur.
- commande à action double pour le traçoir,
au
besoin commutable pour modifier la pres-
sion du réservoir,
charge hydraulique de la rampe du soc
- commande à action double pour les outils
de
préparation ou le repliage. La soupape per-
met (8.2/1) de
présélectionner la fonction repliage ou
outils de
préparation.
Le repliage ou le dépliage de la «MegaSeed»
ne peuvent s'effectuer qu'en position haute
totale.
Les modifications dans le réservoir hydrau-
lique (8/1) par une intervention manuelle,
soudure ou autres moyens sont interdites.
Avant chaque intervention dans le système
du circuit hydraulique, le réservoir hydrauli-
que doit être déchargé de toute pression du
liquide. L'entretien, la maintenance et/ou le
retrait de pièces ne peuvent être effectués
que par du personnel dûment formé.
