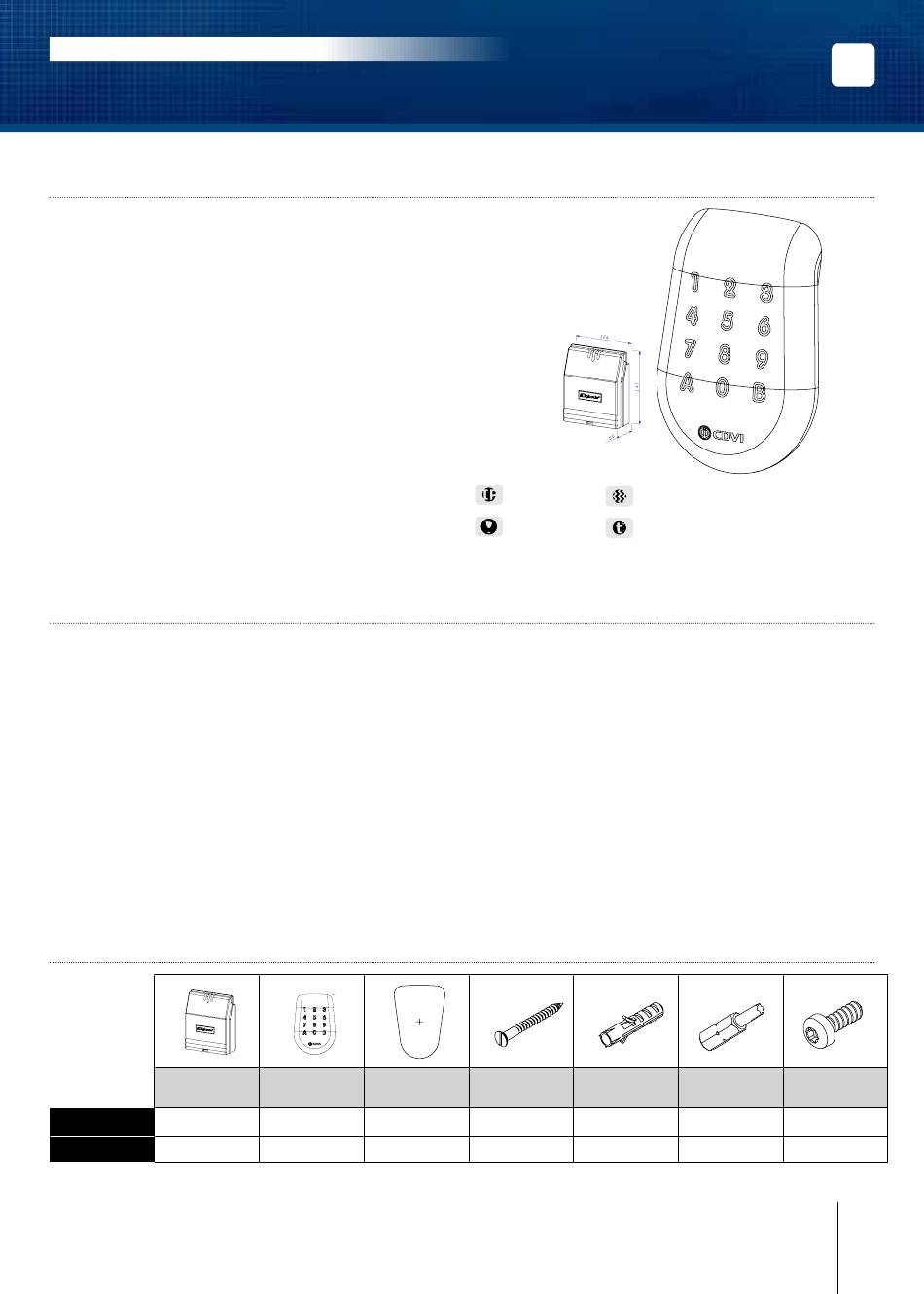

Installatiehandleiding
SOLAR2R
Dubbele technologie Digicode
De SOLAR2R is een controller bedoeld voor een toegangscontroletoepassing
1] PRODUCT PRESENTATIE
- dubbele technologie : proximity en Digicode
- Autonome toegangscontrole (standalone)
- Aanraakgevoelig keypad
- tot 1 000 gebruikers
- audiovisuele feedback
- 3 relais : 2 deuren, 1 alarm
- afmetingen (L xB x D) : 130 x 90 x 35 mm
- technologie : 125 KHz
- protocol : MARIN
- Voeding : 12V dc ± 10%
- Verbruik* :
• SOLAR2R : 200 mA
• SOLAR2R + 1 TMSOLAR2R : 400 mA
3 werkingsmodussen :
- kaart + code
- enkel kaart
- enkel code
35
*SOLAR2R : remote controller + 1 reader
TMSOLAR2R : 1 reader only (optionnal)
2] OPMERKINGEN EN AANBEVELINGEN
Bekabeling
- De afstand tussen de lezer en de controller mag niet
meer dan 50 meter bedragen.
- Zorg ervoor dat de kabel niet in de buurt komt van
kabels met hoge voltage (vb : 230V ac) M
- Aanbevolen kabel 2 twisted pairs SYT 2P 24 AWG
- Please observe the PE shielding wire connection
Montage
Bevestig de SOLAR2R op een vlak oppervlak om de
montage te optimaliseren en om pogingen tot vanda-
lisme uit te sluiten.
In configuration 2 drives, keep a minimum distance of
one meter between the 2 readers
3] MONTAGE KIT
Standalone
Controller
SOLAR2R
1
0
TMSOLAR2R
EU Conformiteitsverklaring : Wij, CDVI, verklaren dat de SOLAR2R radio equipment complies
with Directive 2014/53/EU. De volledige EU verklaring kan u nalezen op www.cdvi.com
/ Proximity Autonome controller
®
90
Lekdichte
Lezer
afdichting
1
1
1
1
®
IP53
Vibratietest
IK10
-30°C tot +70°C
Frequencie band: 119 - 135 KHz.
Maximum transmitted power <66 dBμA/mA
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
F0101000072
C.A. :
SOLARKPW
Plan d'ensemble
Montage aanbevelingen
Matière : PC V0
Tolérance gale :
De varistor moet rechtstreeks aangesloten worden aan
DES.: A. Broustal
Vol. (mm
sluitsysteem terminals (sluitplaat, magneet of slot)
Veiligheidsadvies
- Verander uit veiligheidsoverwegingen de master code
van de fabrieksinstellingen
- Vermijd simpele codes (bv : 3 4 5 6 7) bij het kiezen
van een nieuwe mastercode
Aanbevolen voedingen
ADC335 en BS60. These products must be powered
in 12V dc and the power supply should comply with
EN60950-1:2006/A11:2009 standards and should be
designed to be a limited power supply source.
3x30
S5
TF schroef
Anker plug
4
4
2
2
ECHELLE 1:1
A3
0.1
Etat de surface : Ra 3,2
3
) :
Poids (g) :
TORX
schroe-
3x8 TORX
®
vendraaier tip
schroef
1
1
1
1
cdvigroup.com
NL
Plan M1849
Edition 00
Date 23/07/2010
Projet : ...
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : 33(0)148910102
Fax : 33(0)148912121
www.cdvi.com
®
