14. Branchement électrique

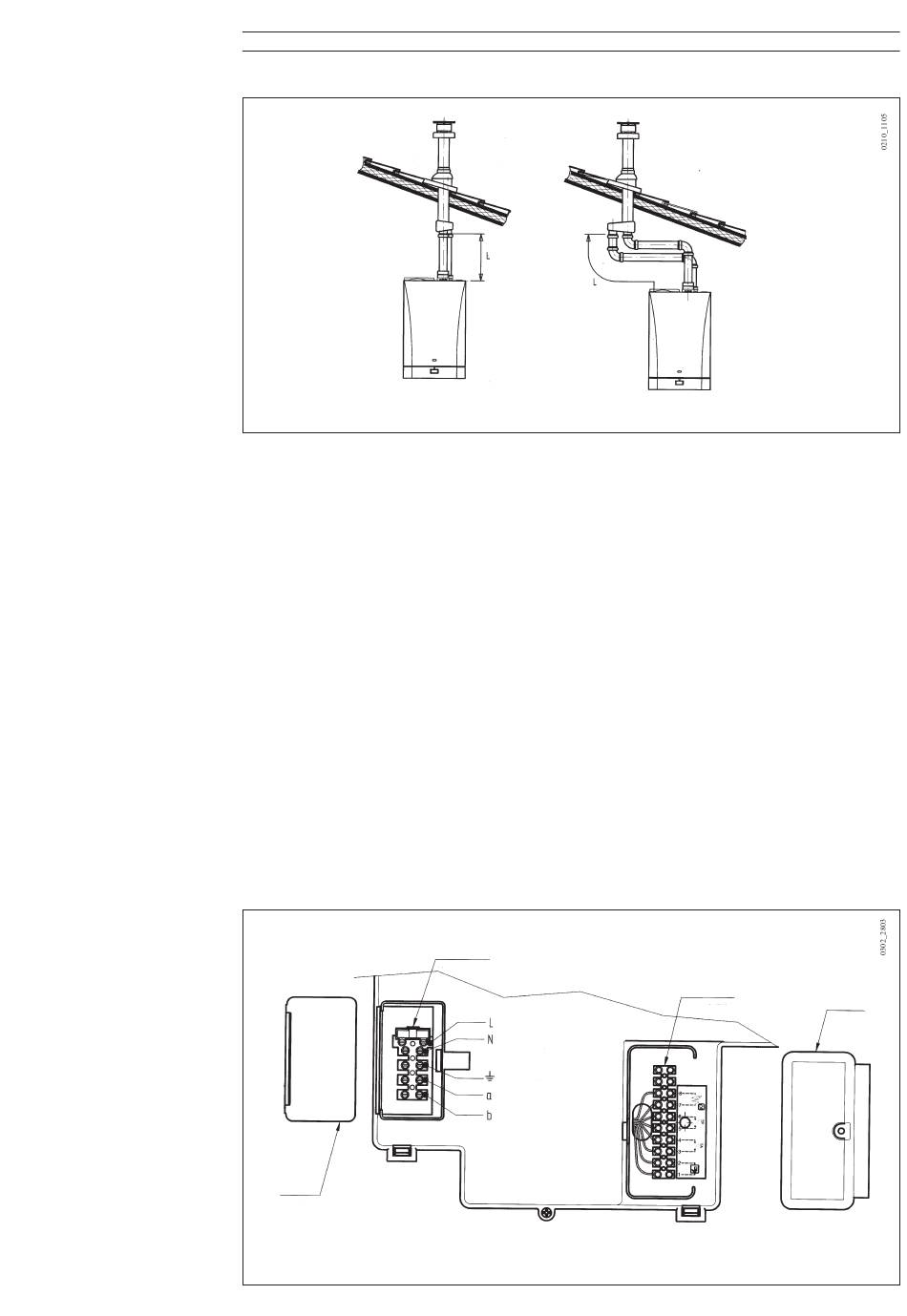

Exemples d'installation avec des conduits séparés verticaux
L max = 15 m
Figure 16
Important: le conduit simple pour l'évacuation des gaz brulés doit être convenablement isolé
(calorifugé), dans les points qui sont en contact avec les murs de la maison (par exemple, un matelas
de laine de verre).
Pour des instructions plus détaillées sur le montage des accessoires, consulter les notices d'instructions
de ceux-ci.
La sécurité électrique de l'appareil n'est assurée que lorsqu'il est branché correctement sur une
installation de mise à la terre efficace, et conformément aux normes de sécurité en vigueur concernant
les installations. .
La chaudière doit être branchée sur un réseau d'alimentation électrique 220-230 V monophasé +
prise de terre au moyen du câble à trois fils fourni avec l'appareil, et en respectant la polarité Phase-
Neutre.
Le branchement doit être effectué au moyen d'un interrupteur bipolaire ayant une distance
d'ouverture des contacts d'au moins 3 mm.
En cas de remplacement du câble d'alimentation on doit utiliser un câble réglementaire "HAR HO5
2
VV-F" de 3x0,75 mm
ayant un diamètre maximum de 8 mm.
Couvercle
Figure 17
Bornier M1
19
L max = 14 m
Bornier M2
Couvercle
