Instructions pour la conversion du serpentin
Conversion du serpentin
Tableau 16. Évacuation du condensat
Suivre les étapes de conversion si la centrale de traitement d'air doit
être installée en configuration horizontale à droite.

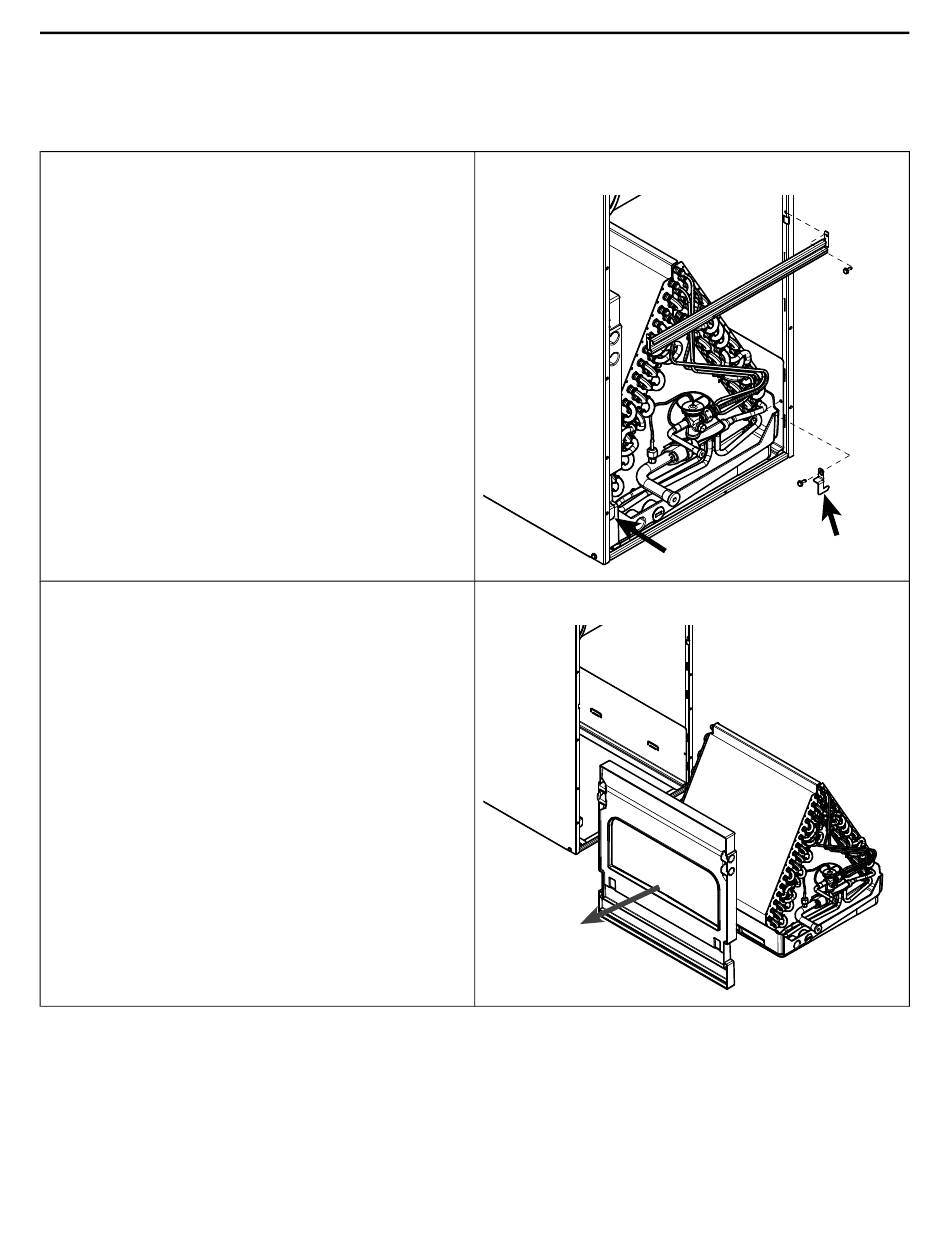

1.
Déposer les panneaux frontaux de la centrale de traitement d'air.
Il n'est pas nécessaire de séparer le serpentin et le panneau
d'ensemble de conduites.
2.
Déposer les deux supports de fixation du serpentin situés à
l'avant du bac de récupération. Chaque support est fixé avec une
vis. Conserver les supports et les vis.
3.
Retirer les deux vis qui fixent la traverse horizontale centrale et la
faire tourner pour la déplacer. Conserver les pièces.
32
4.
Prendre note de l'orientation horizontale du bac de récupération
(haut/bas).
5.
Faire coulisser le serpentin vers l'extérieur.
6.
Modifier l'emplacement du support de déviation d'eau, qui se
trouve sur le côté gauche du serpentin, en retirant les vis qui le
retiennent. Le fixer du côté droit du serpentin en utilisant les
mêmes vis.
Important : Les plaques de serpentin sont différentes et les
emplacements des orifices de montage sont différents.
Voir les illustrations aux pages suivantes qui
correspondent au tonnage de l'unité pour connaître la
position de montage correcte du support de déviation
d'eau.
Important : Les supports de déviation d'eau ne sont pas symétriques
et varient en fonction du tonnage.
32
Figure 11, p. 32
Figure 11, p.
Figure 11.
Figure 12. Tous les autres modèles
18-GF11D1-1A-FC
