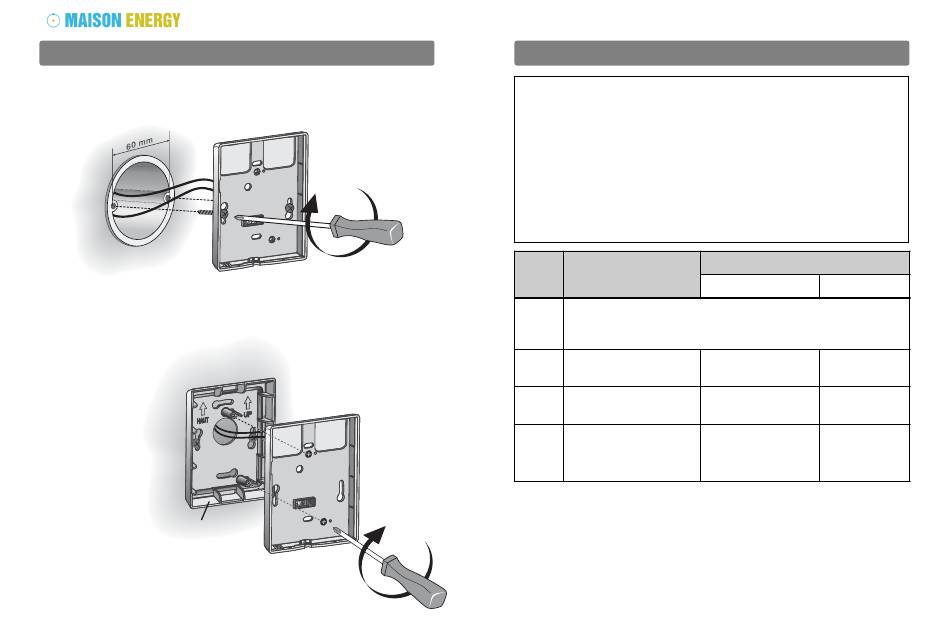

Fixation du boîtier d'ambiance
Fixation sur une boîte d'encastrement
(entraxe 60 mm)
Fixation en saillie
Pour la fixation en saillie, vous devez dans un premier
temps fixer sur votre mur, l'option BOITINTER 900
(réf : 6200271).
Option
BOITINTER 900
- 6 -

Raccordement

ATTENTION : les liaisons BUS et BUS A ne sont pas
isolées du secteur. Pour éviter toute confusion lors du
raccordement, il est recommandé d'utiliser du câble
électrique isolé de 1,5 mm
de couleur bien différente que celle utilisée pour l'ali-
mentation de l'appareil.
Ne pas confondre les liaisons BUS et BUS A.
La liaison BUS A n'est pas polarisée.
Sortie CALYBOX 320
Entrée thermostat PAC* (reportez-vous à sa notice)
S1 ou PRE* via un contacteur
Convecteurs
S2
zone 1
Convecteurs
S3
zone 2
Convecteurs zone 2
S4 (1) ou ECS* ou SVN*
ou Change over PAC*
(1) Sur le CALYBOX, vous devez renseigner le type de
raccordement en sortie S4 (voir configuration 1-04).
*ECS : Eau Chaude Sanitaire, SVN : Surventilation nocturne,
PAC : Pompe à chaleur, PRE : Plancher ou plafond rayonnant
électrique.
2 , longueur maximum 30 m,
CALYBOX 330
Config 1-04 = 0 ou 2 Config 1-04 =1
zone 1
Convecteurs Convecteurs
zone 2 zone 1
Convecteurs Convecteurs
zone 3 zone 2
ECS* ou SVN*
Convecteurs
ou
zone 3
Change over PAC*
