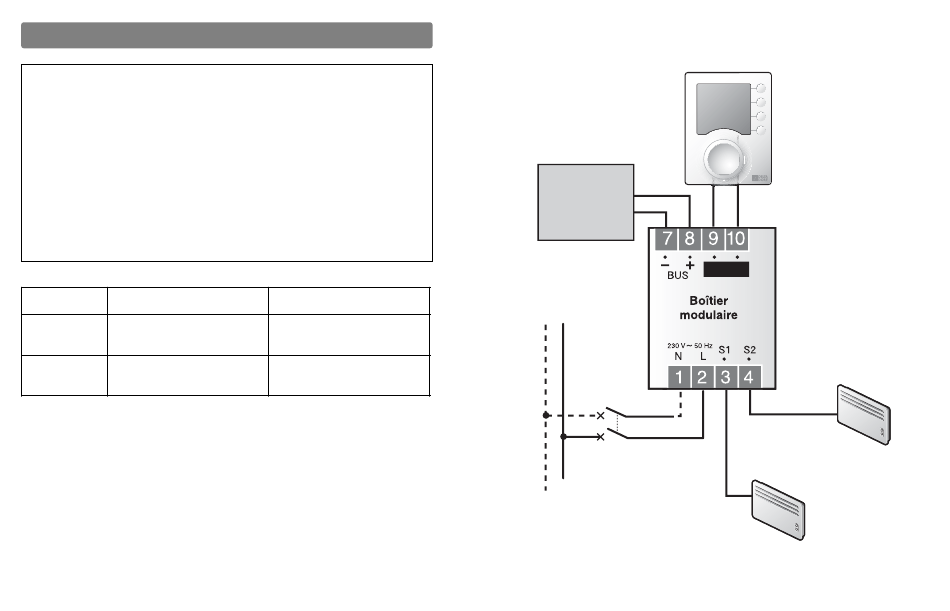

Raccordement

ATTENTION :
les liaisons BUS et BUS A ne sont pas isolées du
secteur. Pour éviter toute confusion lors du raccorde-
ment, il est recommandé d'utiliser du câble électrique
isolé de 1,5 mm 2 , longueur maximum 30 m, de couleur
bien différente que celle utilisée pour l'alimentation de
l'appareil.
Ne pas confondre les liaisons BUS et BUS A.
La liaison BUS A n'est pas polarisée.
DRIVER 611
Convecteurs
Sortie S1
zone 1
Convecteurs
Sortie S2
zone 1

Raccordement avec un MINOR 500

Pour le raccordement avec un MINOR 500, reportez-
vous à sa notice.
DRIVER 621
Convecteurs
zone 1
Convecteurs
zone 2
- 8 -
Options
compatibles :
MINOR 500
TYPHONE 500
N
L
Dispositif de
protection 2 A
impératif
- 9 -
BUS A
Sortie S2
Convecteurs
Fil Pilote
Sortie S1
Convecteurs
Fil Pilote
