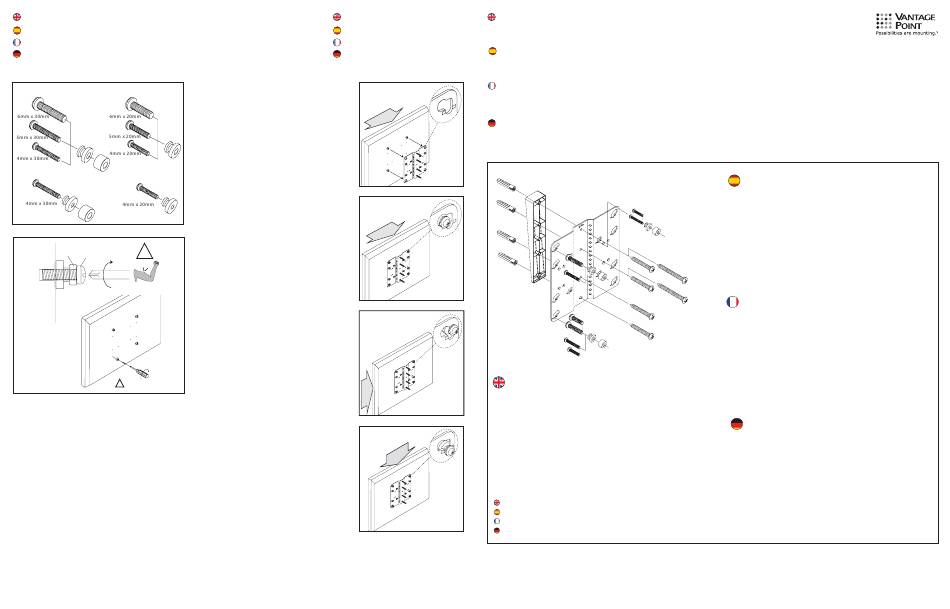

Vantage Point AX2WL01 Instructions D'assemblage

Select Proper Mounting Screw
Seleccione Tornillo de Montaje Apropiado
Proper Sélectionner des vis de montage
Wählen Sie Richtige Steigende Schraube aus
100mm x 100mm
Vesa Only
Mounting
!
Spacer
Mounting
Flat Panel
Screw
Screwdriver
! Do not overtighten!
Model AX2WL01 Universal Flat Panel Mount Assembly Instructions
Install Monitor
NOTE! Hardware has been included for Wood Stud and Solid Concrete Wall Construction. Hardware is not intended for use on Metal Stud, Hollow Wall and Cinder Block Wall installation.
Instalar el Monitoer de Monte
Preview all steps before beginning. Should any portion of these instructions be unclear, contact us directly at 800-582-9595 for assistance. Do not attempt to assemble this Vantage Point
Flat Panel Mount, if you have any doubts as to its proper assembly and installation. CAUTION - Do not exceed maximum weight indicated. Use with heavier than the maximum weight
Installez le monte de Moniteur
indicated may result in instability causing possible injury. Use of this product for any other purpose unless specifi ed by Vantage Point Products is not recommended. Think Safety First!
Instrucciones de Ensamblaje Para el Soporte Universal Para Pantalla Plana Modelo AX2WL01
Installieren Sie Monitor-Gestell
Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista califi cado, persona habilidosa o llámenos directamente al 800-582-9595 para recibir asistencia.
No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles está ideado para ser usado únicamente con el peso máximo
indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el especifi cado por Vantage Point
Products no es recomendado. ¡Piense en la seguridad primero!
Modelez des Instructions d'Assemblage de Mont de Comité Plates Universelles AX2WL01
1
REMARQUE : Les pièces incluses sont exclusivement destinées à être utilisées sur des structures ayant des montants en bois et des murs en béton plein. Elles ne doivent pas être utilisées pour une installation sur
des montants en métal, des murs creux ou des murs en bloc de béton d'escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions n'est pas claire, veuillez
nous contacter directement pour obtenir de l'aide. N'essayez pas d'assembler ce support Vantage Point pour écran plat si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne
installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait provoquer une instabilité et possiblement un accident. L'utilisation de ce produit pour
tout autre usage n'est pas recommandée à moins d'être précisée par Vantage Point Product. Pensez à la sécurité avant tout !
Modellieren Sie AX2WL01 Universale Flache Tafel-Gestell-Montageanleitungen
HINWEIS! Befestigungsteile für Holzrahmenwerk und massive Betonwände sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Metallträgern, Hohlwänden und Löschbetonmauern bestimmt. Vor
Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die
richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das angegebene Höchstgewicht darf nicht überschritten werden. Bei
Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke
wird abgeraten. Zuerst immer an die Sicherheit denken!
2
A
3
PART
A
B
C
D
E
F
G
H
4
Hook !
I
J
K
L
M
N
Maximum Flat Panel Weight: 100 lbs (45.5 kg)
Peso Máximo de la Pantalla Plana: 100 lbs (45.5 kg)
Poids maximum de l'écran plat: 45.5 kg (100 lbs)
Höchstgewicht des Flachbildschirms: 45.5 kg (100 lbs)
USA Tel: 1.800.582.9595 • Canada Tel: 905.607.9994 • Web Sites: www.vanptc.com • www.thinkvp.com
B
F
C
H
N
G
E
D
K
M
L
J
N
I
DESCRIPTION QTY
3/8" dia. wall anchor 4
(concrete only)
5º wedge block 1
(use for tilt only)
200mm LCD wall mount plate 1
#14 x 2" phillips sheet metal screw 4
#14 x 3" phillips sheet metal screw 2
(5º wedge only)
4mm x 20mm phillips machine screw 4
4mm x 30mm phillips machine screw 4
LCD mounting spacer 4mm i.d. 4
5mm x 20mm phillips machine screw (gold) 4
5mm x 30mm phillips machine screw (gold) 4
6mm x 20mm phillips machine screw 4
6mm x 30mm phillips machine screw 4
LCD mounting spacer 5mm-6mm i.d. 4
LCD stand off spacer 10mm thick 4
Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA
Email: cons-serv@vanptc.com • support@thinkvp.com
PART DESCRIPTION QTY
A 3/8" dia. wall anchor 4
(concrete only)
B 5º wedge block 1
(use for tilt only)
C 200mm LCD wall mount plate 1
D #14 x 2" phillips sheet metal screw 4
E #14 x 3" phillips sheet metal screw 2
(5º wedge only)
F 4mm x 20mm phillips machine screw 4
G 4mm x 30mm phillips machine screw 4
H LCD mounting spacer 4mm i.d. 4
I 5mm x 20mm phillips machine screw (gold) 4
J 5mm x 30mm phillips machine screw (gold) 4
K 6mm x 20mm phillips machine screw 4
L 6mm x 30mm phillips machine screw 4
M LCD mounting spacer 5mm-6mm i.d. 4
N LCD stand off spacer 10mm thick 4
