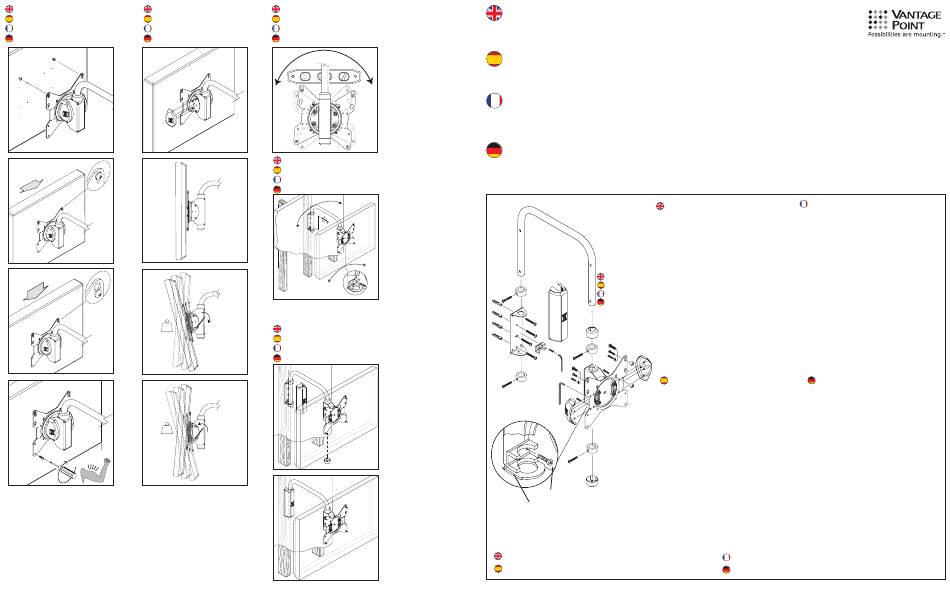

Vantage Point AX2AWL01 Instructions D'assemblage

Install Monitor to Mount Tilt Adjust
Instale Monitor para Montar Inclinación Se adapta
Installez le Moniteur pour Monter Penchez s'Adaptent
Installieren Sie Monitor, um Zu steigen Neigung passt sich An
1
2
3
+
lb/kg
4
-
lb/kg
4X
De-rotation
De rotación
De-rotation
De-Folge
Brake Adjust
Freno Se adapta
Le Breake s'Adapte
Bremse passt sich An
Install Covers
Instale Tapas
Installez des Couvertures
Installieren Sie Deckel
AX2AWL01 REV 5-28-09
Model AX2AWL01 Flat Panel Mount Assembly Instructions
NOTE! Hardware has been included for Wood Stud and Solid Concrete Wall Construction. Hardware is not intended for use on Metal Stud, Hollow Wall and Cinder
Block Wall installation. Preview all steps before beginning. Should any portion of these instructions be unclear, contact us directly at 800-582-9595 for assistance. Do
not attempt to assemble this Vantage Point Flat Panel Mount, if you have any doubts as to its proper assembly and installation. CAUTION - Do not exceed maximum
weight indicated. Use with heavier than the maximum weight indicated may result in instability causing possible injury. Use of this product for any other purpose unless
specifi ed by Vantage Point Products is not recommended. Think Safety First!
Instrucciones de Ensamblaje Para el Soporte Para Pantalla Plana Modelo AX2AWL01
Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista califi cado, persona habilidosa o llámenos directamente al 800-582-9595 para
recibir asistencia. No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles está ideado para ser usado
únicamente con el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito
que no sea el especifi cado por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!
Instructions d'Assemblage d'un Support Pour écran Plat, Modèle AX2AWL01
REMARQUE : Les pièces incluses sont exclusivement destinées à être utilisées sur des structures ayant des montants en bois et des murs en béton plein. Elles ne doivent pas être utilisées pour une in-
stallation sur des montants en métal, des murs creux ou des murs en bloc de béton d'escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque de ces instructions
n'est pas claire, veuillez nous contacter directement pour obtenir de l'aide. N'essayez pas d'assembler ce support Vantage Point pour écran plat si vous avez des doutes quelconques relativement à son
assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pourrait provoquer une instabilité et possiblement
un accident. L'utilisation de ce produit pour tout autre usage n'est pas recommandée à moins d'être précisée par Vantage Point Product. Pensez à la sécurité avant tout !
Gebrauchsanleitung für Flachmonitor-Halterung Model AX2AWL01
HINWEIS! Befestigungsteile für Holzrahmenwerk und massive Betonwände sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Metallträgern, Hohlwänden und Löschbetonmauern
bestimmt. Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an. Bei jeglichen
Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das angegebene Höchstge-
wicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für
andere als die von Vantage Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!
ITEM
A
Assembled at factory
B
J
Reunido en fábrica
C Rassemblé à l'usine
Gesammelt an der Fabrik
E
D
K
F
L
B
H
M
G
U
N
O
P
I
Q
B
R
V
S
W
T
B
X
H
G
Maximum Flat Panel Weight: 100 lbs (45.5 kg)
Peso Máximo de la Pantalla Plana: 100 lbs (45.5 kg)
Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: 1.800.582.9595
• Canada Tel: 905.607.9994 • Web Site: www.thinkvp.com • Email: support@thinkvp.com
FIG
QTY
DESCRIPTION
A 200mm articulating support tube
A 200mm articulating support tube 1
B ring collar
B ring collar 4
C 6mm x 35mm fl at head phillips machine screw
C 6mm x 35mm fl at head phillips machine screw 4
D 3/8" dia. wall anchor (concrete only)
D 3/8" dia. wall anchor (concrete only) 4
E wall plate 200mm articulating silver zinc
E wall plate 200mm articulating silver zinc 1
F #14 x 2 1/2" phillips sheet metal screw
F #14 x 2 1/2" phillips sheet metal screw 4
G 200mm brake zinc
G 200mm brake zinc 2
H 4mm x 40mm socket head cap screw zinc
H 4mm x 40mm socket head cap screw zinc 2
I 3mm short arm allen wrench (brake screw)
I 3mm short arm allen wrench (brake screw) 1
J wall plate cover
J wall plate cover 1
K top pin retainer cover
K top pin retainer cover 1
L 6mm x 20mm phillips machine screw
L 6mm x 20mm phillips machine screw 4
M 5mm x 20mm phillips machine screw (gold)
M 5mm x 20mm phillips machine screw (gold) 4
N 4mm x 20mm phillips machine screw
N 4mm x 20mm phillips machine screw 4
O 4.3mm i.d. x 12mm o.d fl at washer
O 4.3mm i.d. x 12mm o.d fl at washer 4
P 6mm x 12mm phillips machine screw
P 6mm x 12mm phillips machine screw 4
Q 5mm x 12mm phillips machine screw (gold)
Q 5mm x 12mm phillips machine screw (gold) 4
R 4mm x 12mm phillips machine screw
R 4mm x 12mm phillips machine screw 4
S 5mm short arm allen wrench
S 5mm short arm allen wrench 1
T left side cover
T left side cover 1
U right side cover
U right side cover 1
V LCD stand off spacer 10mm thick
V LCD stand off spacer 10mm thick 4
W 200mm fl at panel mounting plate
W 200mm fl at panel mounting plate 1
X lower pin retainer cover
X lower pin retainer cover 1
DESCRIPCIÓN
ARTÍCULO CANTIDAD
ABB
A 200mm articulating support tube 1
A 200mm articulating support tube
B ring collar 4 B ring collar
C 6mm x 35mm fl at head phillips machine screw 4
C 6mm x 35mm fl at head phillips machine screw
D 3/8" dia. wall anchor (concrete only) 4
D 3/8" dia. wall anchor (concrete only)
E wall plate 200mm articulating silver zinc 1 E wall plate 200mm articulating silver zinc
F #14 x 2 1/2" phillips sheet metal screw 4 F #14 x 2 1/2" phillips sheet metal screw
G 200mm brake zinc 2
G 200mm brake zinc
H 4mm x 40mm socket head cap screw zinc 2 H 4mm x 40mm socket head cap screw zinc
I 3mm short arm allen wrench (brake screw) 1 I 3mm short arm allen wrench (brake screw)
J wall plate cover 1
J wall plate cover
K top pin retainer cover 1
K top pin retainer cover
L 6mm x 20mm phillips machine screw 4 L 6mm x 20mm phillips machine screw
M 5mm x 20mm phillips machine screw (gold) 4
M 5mm x 20mm phillips machine screw (gold)
N 4mm x 20mm phillips machine screw 4
N 4mm x 20mm phillips machine screw
O 4.3mm i.d. x 12mm o.d fl at washer 4 O 4.3mm i.d. x 12mm o.d fl at washer
P 6mm x 12mm phillips machine screw 4 P 6mm x 12mm phillips machine screw
Q 5mm x 12mm phillips machine screw (gold) 4
Q 5mm x 12mm phillips machine screw (gold)
R 4mm x 12mm phillips machine screw 4 R 4mm x 12mm phillips machine screw
S 5mm short arm allen wrench 1 S 5mm short arm allen wrench
T left side cover 1
T left side cover
U right side cover 1
U right side cover
V LCD stand off spacer 10mm thick 4 V LCD stand off spacer 10mm thick
W 200mm fl at panel mounting plate 1
W 200mm fl at panel mounting plate
X lower pin retainer cover 1
X lower pin retainer cover
Poids maximum de l'écran Plat: 45.5 kg (100 lbs)
